Raccordement d’un système d’enceintes 5.1.2 canaux qui utilise des enceintes centrales supérieures

Raccordez chaque enceinte aux bornes SPEAKERS à l’arrière de l’unité.

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’unité, reportez-vous à « Comment raccorder des câbles d’enceintes ».

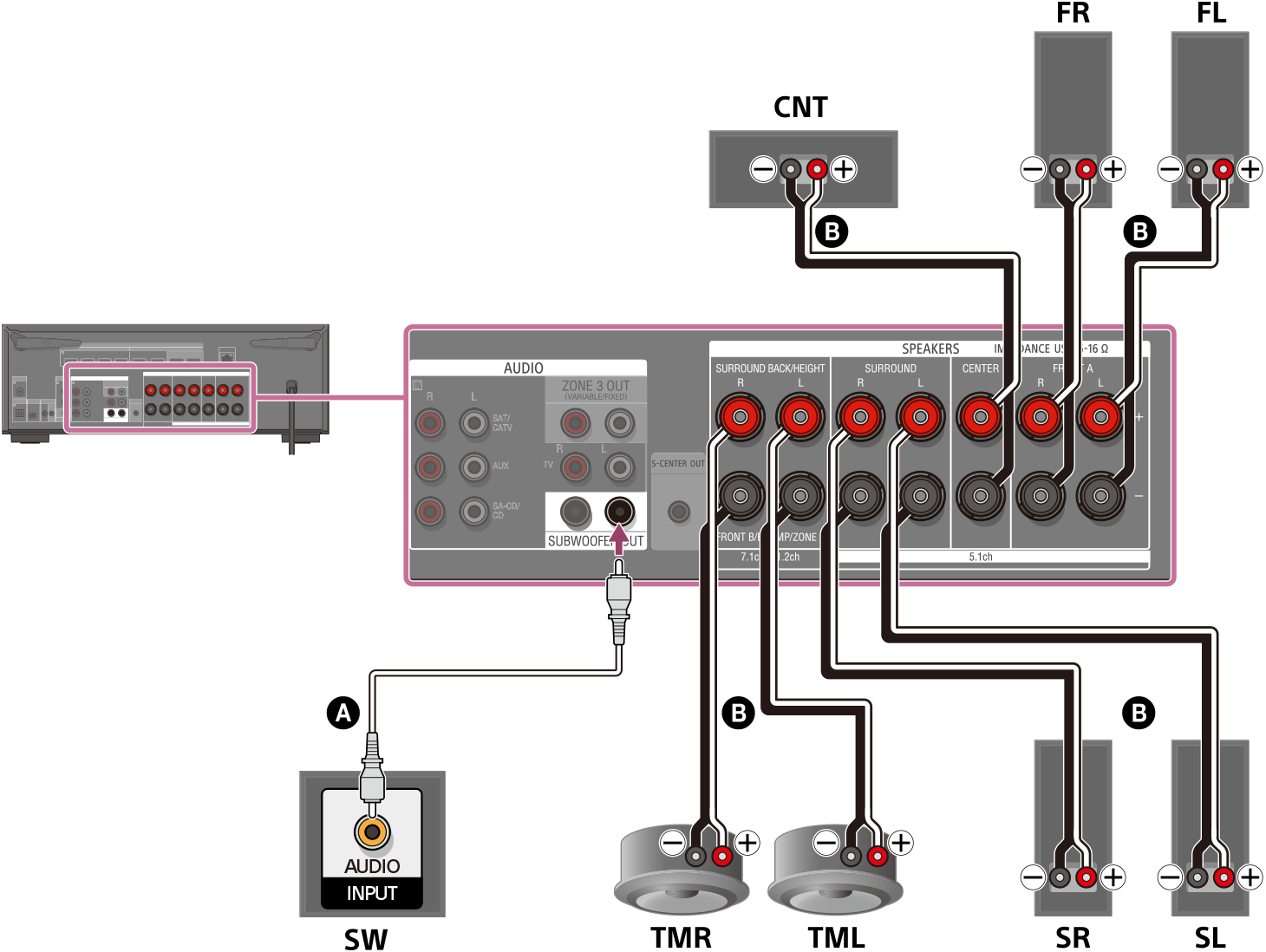

Illustration du raccordement de chaque enceinte aux bornes d’enceinte à l’arrière de l’unité. Raccordez les enceintes avant gauche et droite, les enceintes surround gauche et droite, les enceintes centrales supérieures arrière gauche et droite et l’enceinte centrale à leurs bornes d’enceinte respectives à l’aide de câbles d’enceinte (non fournis). Raccordez le caisson de graves à la borne SUBWOOFER OUT avec un câble audio mono (non fourni).

 Câble audio mono (non fourni)

Câble d’enceinte (non fourni)

Après avoir raccordé les enceintes centrales supérieures, réglez [Schéma d'enceinte] dans [Réglages manuels des enceintes] sous [Réglages Enceintes] sur [5.1.2 (TM)].

Note

  • Raccordez les enceintes avec une impédance nominale de 6 ohms à 16 ohms.
