Raccordement d’un système d’enceintes 5.1 canaux avec connexion d’enceinte avant B

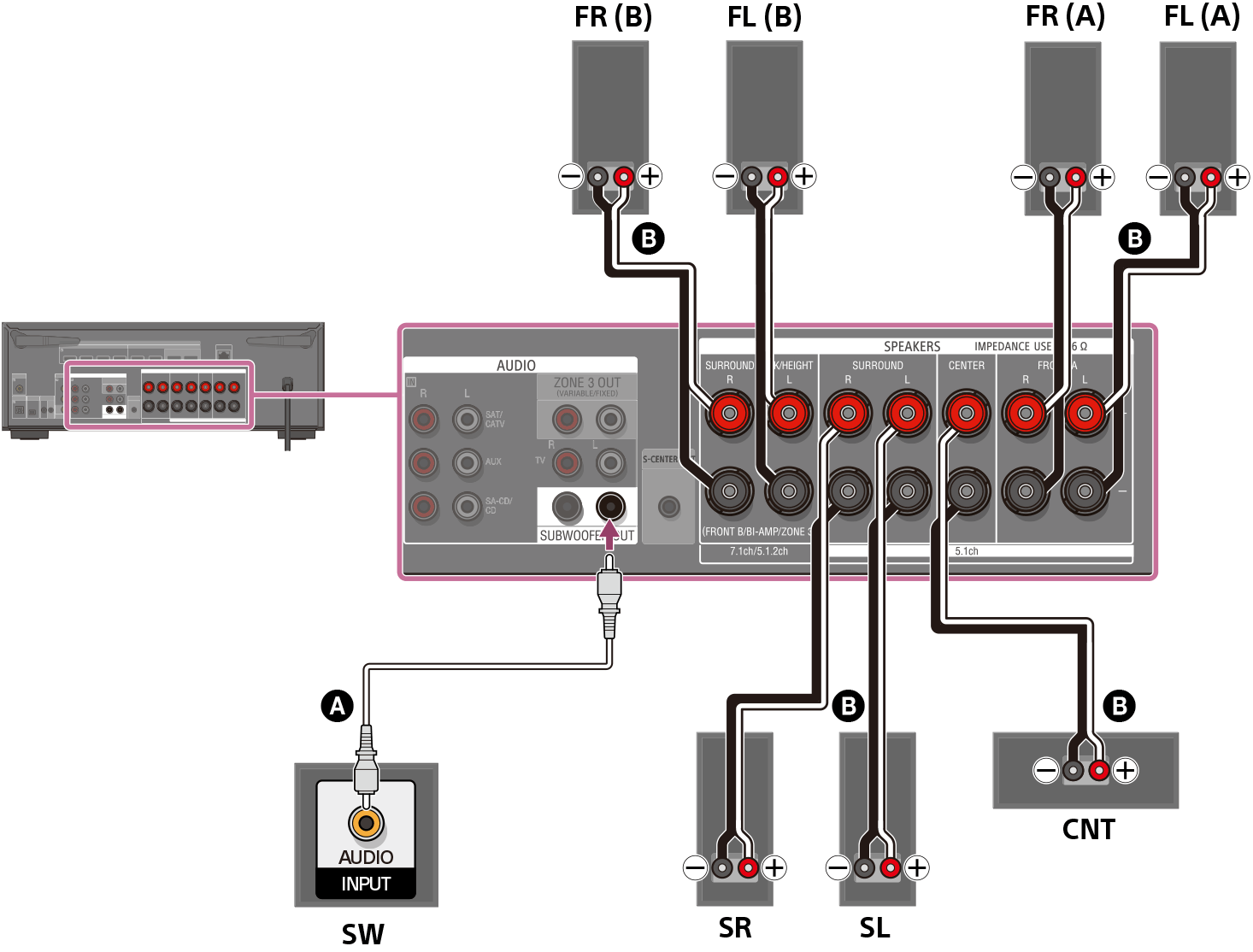

Raccordez chaque enceinte aux bornes SPEAKERS à l’arrière de l’unité.
Si vous n’utilisez pas d’enceintes surround arrière ni d’enceintes de hauteur/aériennes, vous pouvez raccorder des enceintes avant B supplémentaires aux bornes SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 3).
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’unité, reportez-vous à « Comment raccorder des câbles d’enceintes ».
Câble audio mono (non fourni)
Câble d’enceinte (non fourni)
Une fois le raccordement de l’enceinte avant B établi, réglez [Schéma d'enceinte] dans [Réglages manuels des enceintes] sous [Réglages Enceintes] sur [Avant B].
Vous pouvez sélectionner le système d’enceintes avant de votre choix en appuyant sur SPEAKERS sur l’unité.
Note
- Raccordez les enceintes avec une impédance nominale de 6 ohms à 16 ohms.
- Après avoir installé et raccordé vos enceintes, assurez-vous de sélectionner le modèle d’enceintes souhaité à l’aide de [Schéma d'enceinte] dans [Réglages manuels des enceintes] sous [Réglages Enceintes].
- Vous pouvez seulement régler [Attribution enceinte surround arr] si le modèle d’enceinte est réglé sur un paramètre qui ne possède pas d’enceinte surround arrière et de hauteur/aérienne.
