Raccordement d’un téléviseur à l’aide d’autres prises que les prises HDMI

Raccordez un téléviseur à la prise MONITOR OUT.

Outre le raccordement avec le câble vidéo (), il est nécessaire de procéder au raccordement avec un câble optique numérique () ou un câble audio ().

Veillez à débrancher le cordon d’alimentation secteur avant de brancher les câbles.

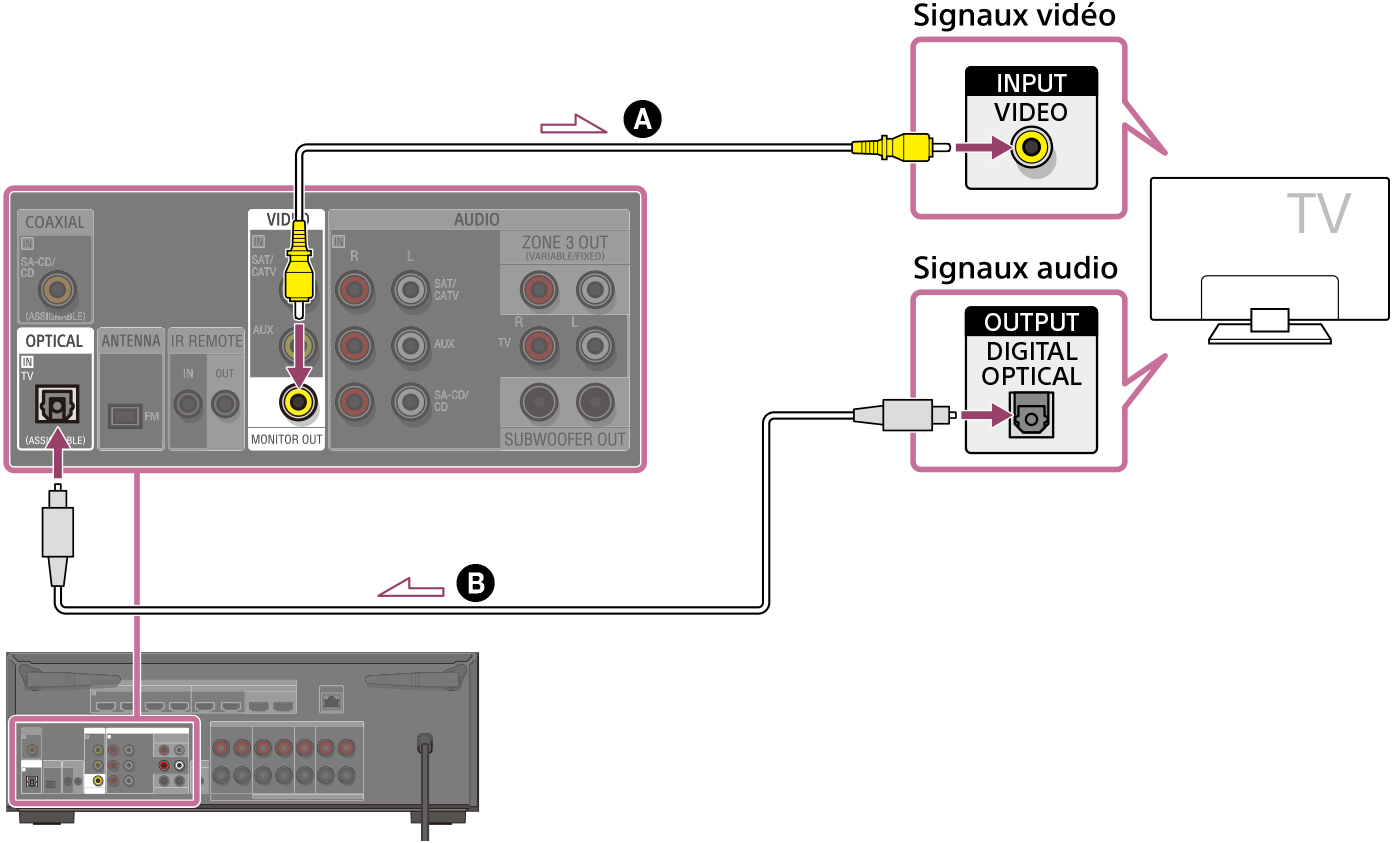

Raccordement avec un câble vidéo et un câble optique numérique

Illustration du raccordement du téléviseur et de l’unité. Raccordez la prise MONTOR OUT à l’arrière de l’unité avec la prise VIDEO INPUT de votre téléviseur à l’aide d’un câble vidéo (non fourni). Raccordez la prise OPTICAL IN TV à l’arrière de l’unité avec la prise DIGITAL OPTICAL OUTPUT de votre téléviseur à l’aide d’un câble optique numérique (non fourni).

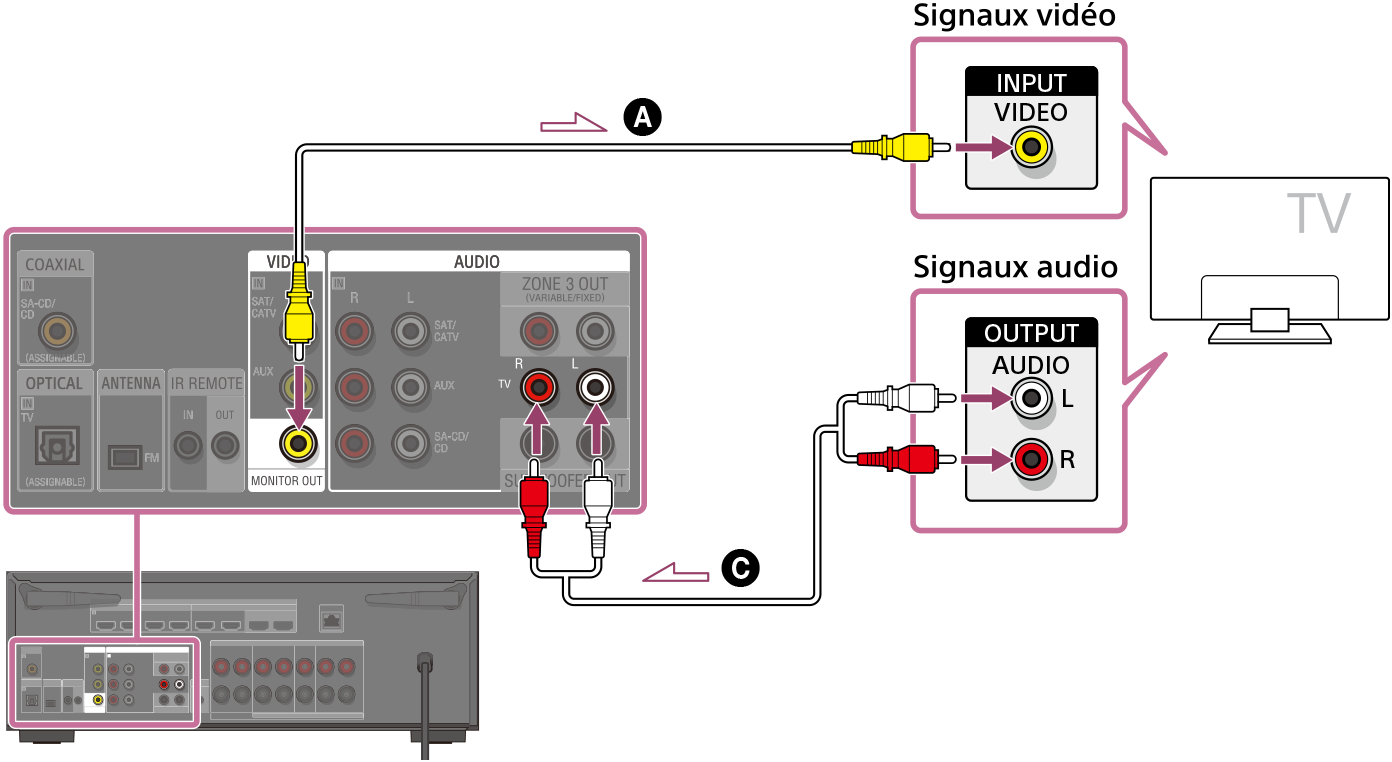

Raccordement avec un câble vidéo et un câble audio

Illustration du raccordement du téléviseur et de l’unité. Raccordez la prise MONTOR OUT à l’arrière de l’unité avec la prise VIDEO INPUT de votre téléviseur à l’aide d’un câble vidéo (non fourni). Raccordez les prises AUDIO IN TV à l’arrière de l’unité avec les prises AUDIO OUTPUT de votre téléviseur à l’aide d’un câble audio (non fourni).

Câble vidéo (non fourni)

Câble optique numérique (non fourni)

Câble audio (non fourni)

Note

  • Lorsque le raccordement ci-dessus est effectué, seule la vidéo de l’appareil raccordé aux prises VIDEO IN s’affiche sur l’écran du téléviseur.
  • Lorsque le raccordement ci-dessus est effectué, le menu ne peut pas être affiché. Procédez au raccordement avec un câble HDMI pour commander l’unité via le menu.
  • Selon l’état de la connexion entre le téléviseur et l’antenne, il est possible que l’image du téléviseur soit déformée. Le cas échéant, éloignez l’antenne de l’unité.

Astuce

  • Lors du raccordement d’un téléviseur à l’unité via les prises AUDIO IN TV de l’unité, réglez la prise de sortie du son du téléviseur sur « Fixe » si elle peut être commutée entre « Fixe » et « Variable ».
