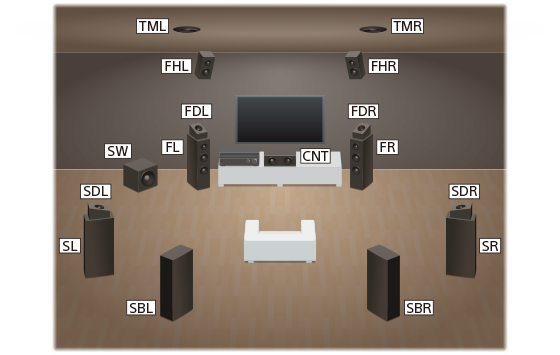

Voorbeeld van een luidsprekeropstelling
U kunt maximaal 7 luidsprekers en 2 subwoofers op dit apparaat aansluiten. Plaats de luidsprekers en de subwoofers volgens het luidsprekersysteem van uw voorkeur.
Hint
- Aangezien de subwoofer (SW) geen sterk gerichte signalen voortbrengt, kunt u deze plaatsen waar u maar wilt.
| Afkortingen gebruikt in de afbeeldingen | Naam luidspreker | Functies |
|---|---|---|
| FL | Linker voorluidspreker | Produceert geluid uit het linker voorkanaal. |
| FR | Rechter voorluidspreker | Produceert geluid uit het rechter voorkanaal. |
| CNT | Middenluidspreker | Produceert spraakgeluid van het middenkanaal. |
| SL | Linker surroundluidspreker | Produceert geluid uit het linker surroundkanaal. |
| SR | Rechter surroundluidspreker | Produceert geluid uit het rechter surroundkanaal. |
| SBL | Linker surroundachterluidspreker | Produceert geluid uit het linker surroundachterkanaal. |
| SBR | Rechter surroundachterluidspreker | Produceert geluid uit het rechter surroundachterkanaal. |
| SW | Subwoofer | Produceert geluid van het LFE (Low Frequency Effect)-kanaal en versterkt de bassen van de andere kanalen. |
| TML | Linker hoge middenluidspreker | Produceert geluid uit het linker hoge middenkanaal. |
| TMR | Rechter hoge middenluidspreker | Produceert geluid uit het rechter hoge middenkanaal. |
| FDL | Linker Dolby Atmos-compatibele voorluidspreker | Produceert geluid uit het linker hoge middenkanaal en weerkaatst deze geluiden via het plafond. Maakt het mogelijk om het geluid van een Dolby Atmos 3D-film af te spelen zonder dat het nodig is luidsprekers in het plafond te monteren. |
| FDR | Rechter Dolby Atmos-compatibele voorluidspreker | Produceert geluid uit het rechter hoge middenkanaal en weerkaatst deze geluiden via het plafond. Maakt het mogelijk om het geluid van een Dolby Atmos 3D-film af te spelen zonder dat het nodig is luidsprekers in het plafond te monteren. |
| SDL | Linker Dolby Atmos-compatibele surroundluidspreker | Produceert geluid uit het linker hoge middenkanaal en weerkaatst deze geluiden via het plafond. Maakt het mogelijk om het geluid van een Dolby Atmos 3D-film af te spelen zonder dat het nodig is luidsprekers in het plafond te monteren. |
| SDR | Rechter Dolby Atmos-compatibele surroundluidspreker | Produceert geluid uit het rechter hoge middenkanaal en weerkaatst deze geluiden via het plafond. Maakt het mogelijk om het geluid van een Dolby Atmos 3D-film af te spelen zonder dat het nodig is luidsprekers in het plafond te monteren. |
| FHL | Linker hoge voorluidspreker | Produceert verticale geluidseffecten uit het linker hoge voorkanaal. |
| FHR | Rechter hoge voorluidspreker | Produceert verticale geluidseffecten uit het rechter hoge voorkanaal. |
