Ligar dispositivos com tomadas diferentes das tomadas HDMI
Ligue cada dispositivo à tomada de vídeo e à tomada de áudio no painel traseiro da unidade.
Antes de ligar os cabos, certifique-se de que desliga o cabo de alimentação CA.

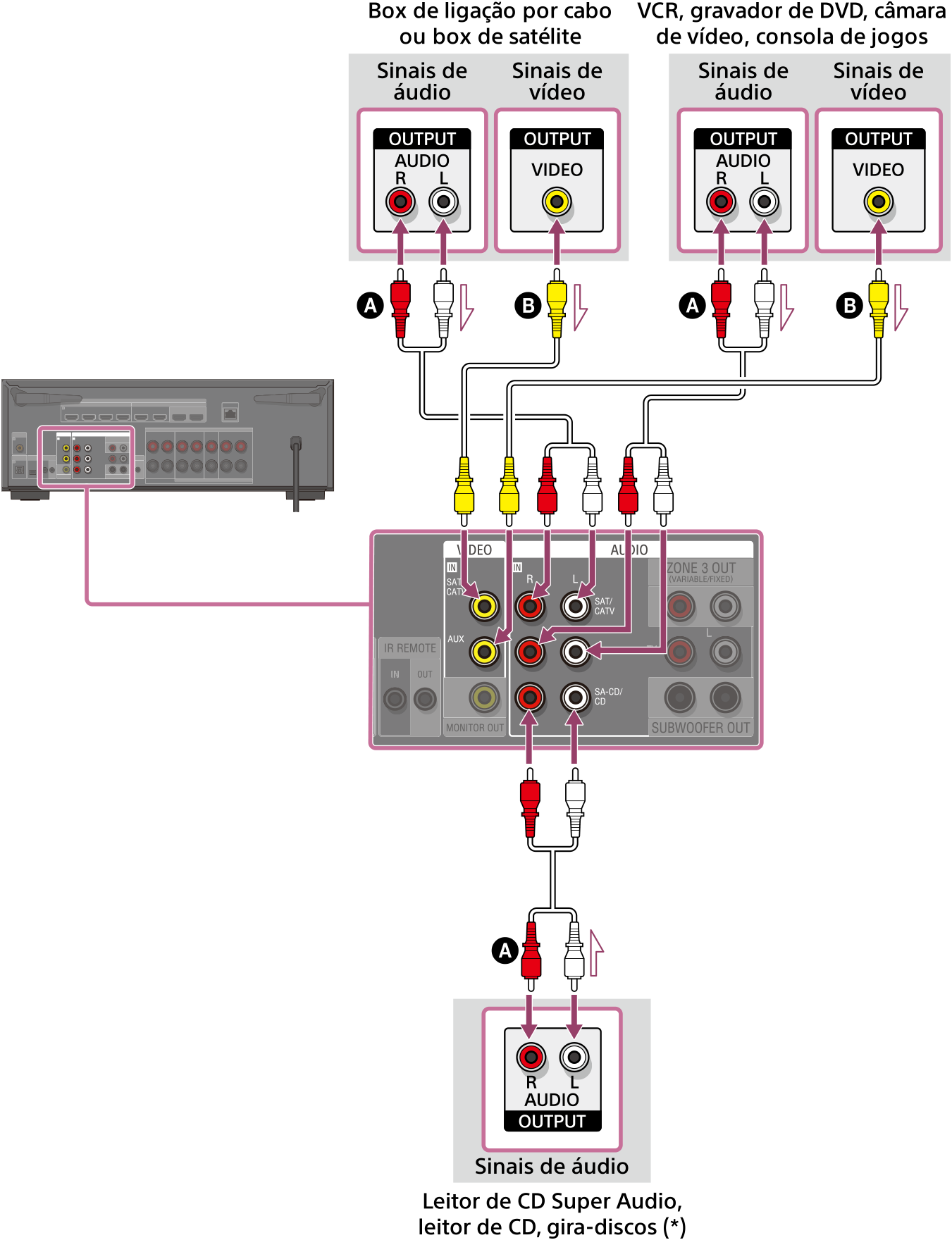

Quando ligar dispositivos com cabos de vídeo e um cabo digital coaxial (recomendado)
Quando ligar dispositivos com cabos de vídeo e cabos de áudio
Cabo de áudio (não fornecido)
Cabo de vídeo (não fornecido)
Cabo digital coaxial (não fornecido)
* Para ligar um gira-discos que só tem uma tomada de saída PHONO, é necessário ligar um equalizador phono (não fornecido) entre o gira-discos e esta unidade.
Nota
- A entrada dos sinais de vídeo analógicos das tomadas VIDEO IN é emitida apenas a partir da tomada MONITOR OUT.
- Para ouvir o som a partir de um dispositivo ligado a uma das tomadas AUDIO IN, não ligue nenhum dispositivo à tomada COAXIAL IN SA-CD/CD, à tomada OPTICAL IN TV ou a uma tomada HDMI IN identificada com o mesmo nome do dispositivo (por exemplo, SAT/CATV, TV ou SA-CD/CD (for AUDIO)).
Sugestão
- Pode ligar outros dispositivos que não os indicados acima às tomadas AUDIO IN (SAT/CATV, AUX e SA-CD/CD).
- Pode mudar o nome de cada entrada para que o nome possa ser apresentado no painel de visualização da unidade. Para mais detalhes, consulte “Alterar o nome para cada entrada (Name)”.
