Ligar um sistema de altifalantes de 5.1 canais com ligação bi-amplificador
Pode melhorar a qualidade de som dos altifalantes frontais ligando separadamente os amplificadores incorporados aos tweeters e woofers numa configuração de bi-amplificador.
Se não estiver a utilizar altifalantes traseiros surround ou altifalantes com instalação em altura/sobre a cabeça, pode ligar os altifalantes frontais aos terminais SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 3) utilizando uma ligação bi-amplificador.
Antes de ligar os cabos, certifique-se de que desliga o cabo de alimentação CA.
Para obter detalhes sobre como ligar os cabos dos altifalantes à unidade, consulte “Como ligar os cabos dos altifalantes”.

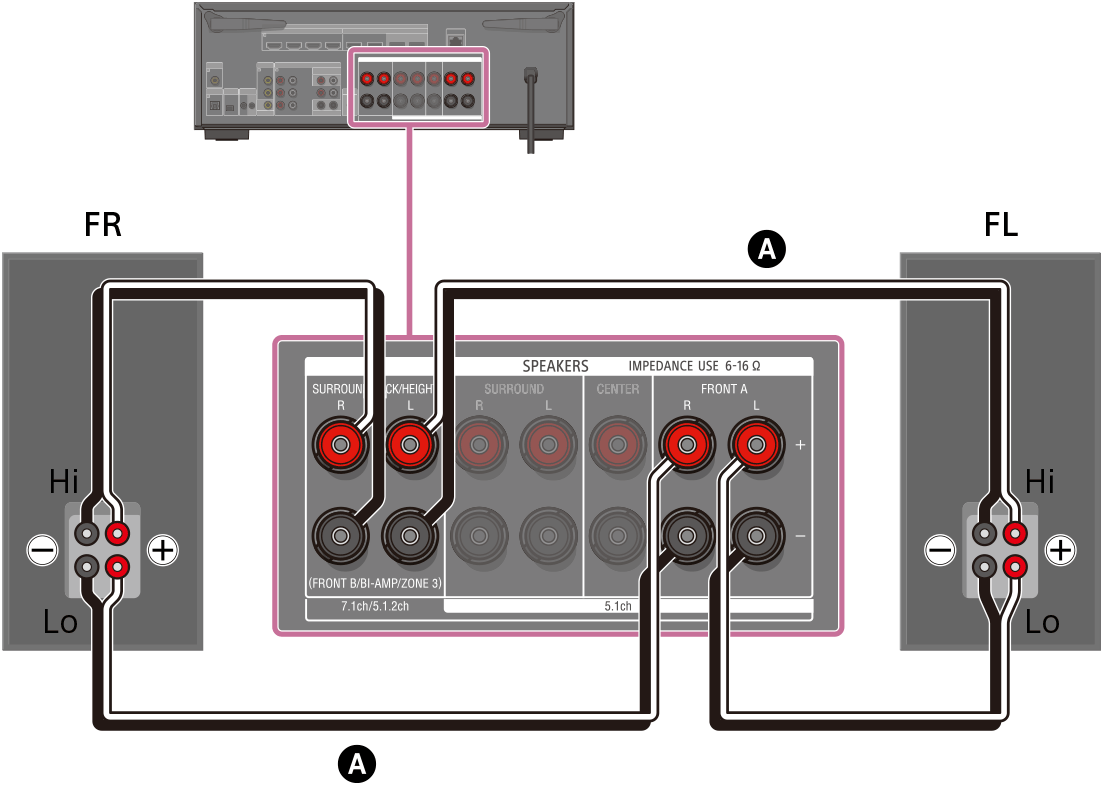

Ligar os altifalantes frontais com a ligação bi-amplificador
Ligue as tomadas do lado Lo (ou Hi) dos altifalantes frontais aos terminais SPEAKERS FRONT A e ligue as tomadas do lado Hi (ou Lo) dos altifalantes frontais aos terminais SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 3) da unidade.
Certifique-se de que os acessórios metálicos de Hi/Lo ligados aos altifalantes foram retirados dos altifalantes para evitar o mau funcionamento da unidade.
Cabo de altifalante (não fornecido)

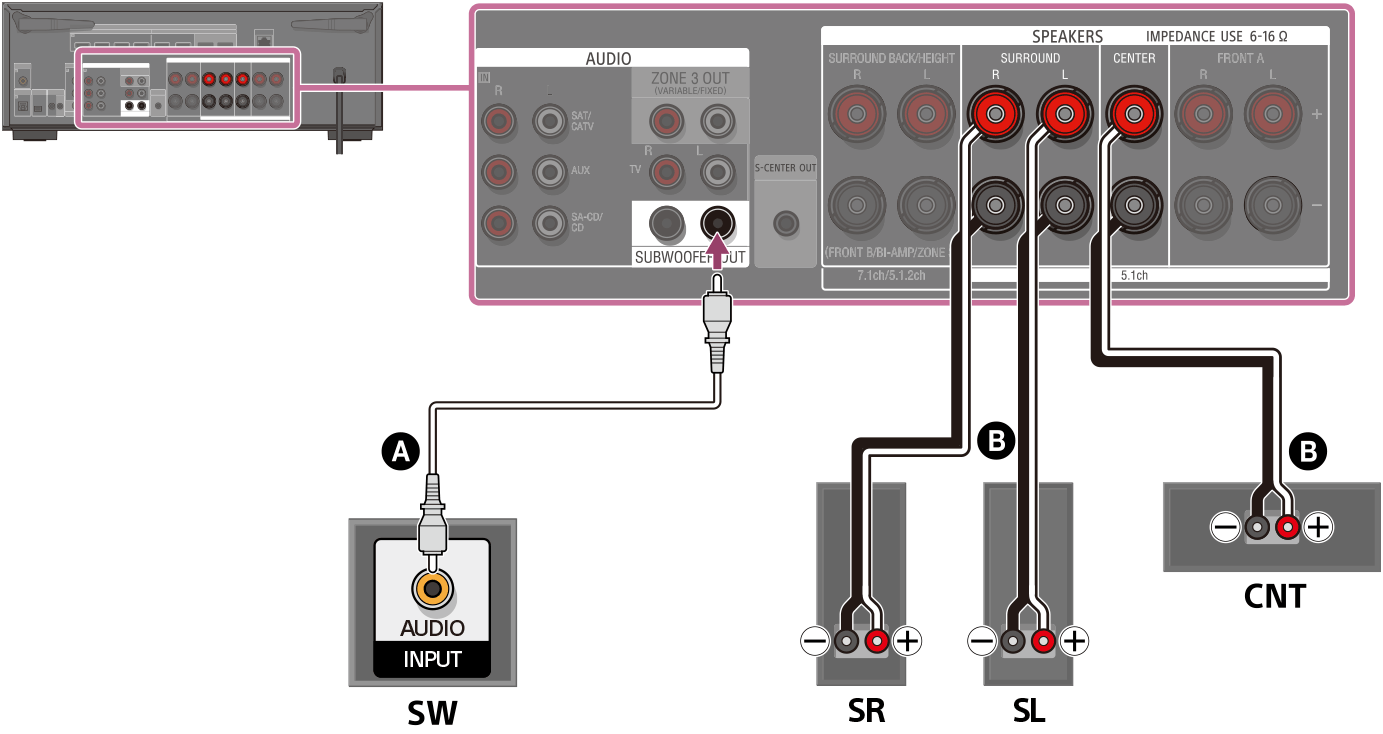

Ligar altifalantes que não os altifalantes frontais
Ligue os altifalantes surround L e R aos terminais SPEAKERS SURROUND da unidade, ligue o altifalante central aos terminais SPEAKERS CENTER da unidade e ligue o subwoofer ao terminal SUBWOOFER OUT da unidade.
Cabo de áudio monaural (não fornecido)
Cabo de altifalante (não fornecido)
Certifique-se de que os acessórios metálicos de Hi/Lo ligados aos altifalantes foram retirados dos altifalantes para evitar o mau funcionamento da unidade. Depois de ter feito a ligação, defina [Surround Back Speaker Assign] em [Manual Speaker Settings] em [Speaker Settings] para [BI-AMP].
Nota
- Ligue os altifalantes com uma impedância nominal de 6 ohms a 16 ohms.
- Depois de ter instalado e ligado os altifalantes, certifique-se de que seleciona o padrão de altifalantes que pretende utilizar [Speaker Pattern] em [Manual Speaker Settings] em [Speaker Settings].
- Só pode definir [Surround Back Speaker Assign] se o padrão de altifalantes estiver definido para uma definição que não tem altifalantes traseiros surround e com instalação em altura/sobre a cabeça.
