Ligar o sistema de altifalantes de 5.1.2 canais utilizando altifalantes centrais superiores

Ligue cada altifalante aos terminais SPEAKERS na parte de trás da unidade.

Antes de ligar os cabos, certifique-se de que desliga o cabo de alimentação CA.

Para obter detalhes sobre como ligar os cabos dos altifalantes à unidade, consulte “Como ligar os cabos dos altifalantes”.

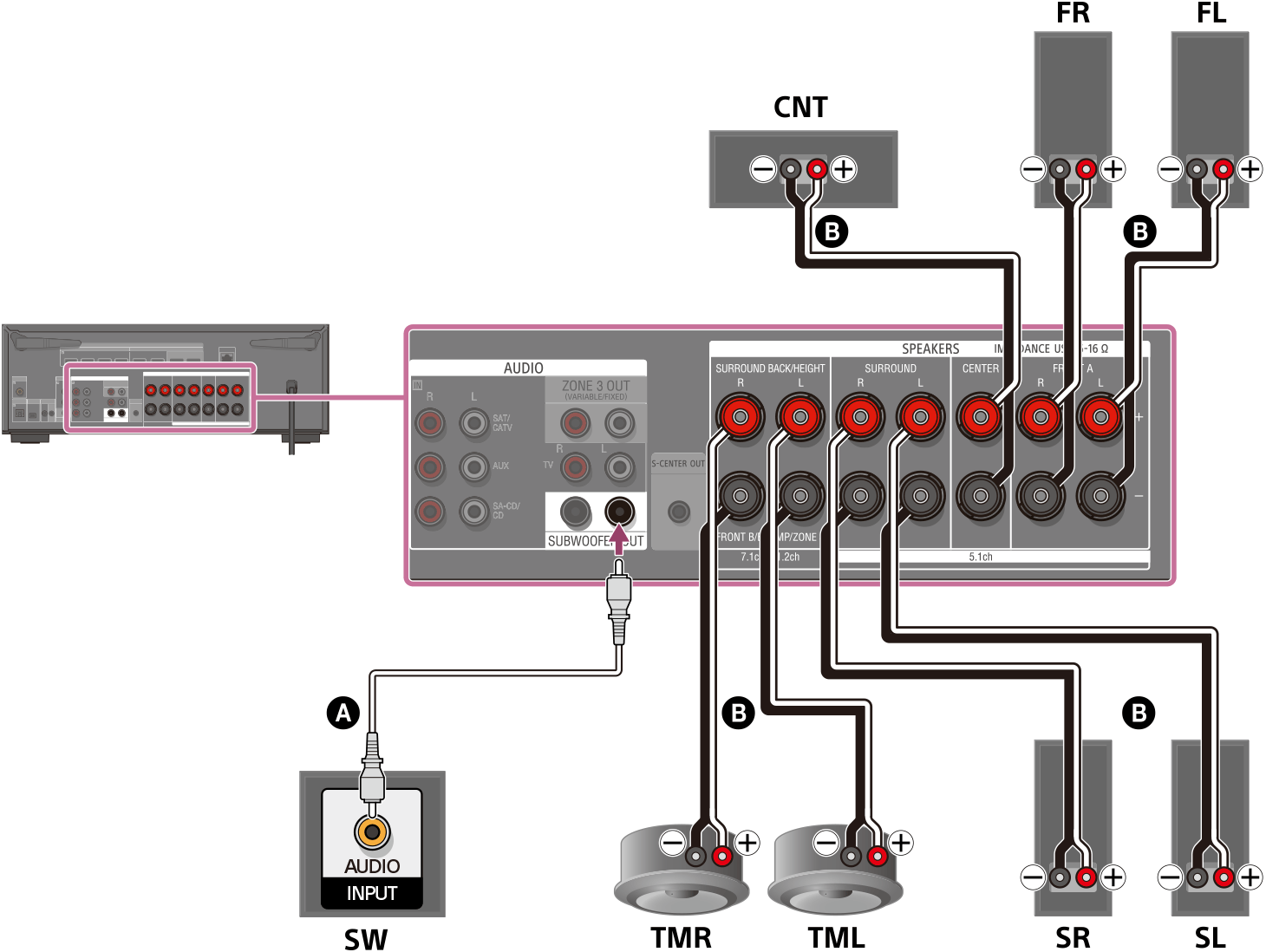

Ilustração que mostra como ligar cada altifalante aos terminais dos altifalantes na parte traseira da unidade. Ligue os altifalantes frontais dos lados esquerdo e direito, os altifalantes surround dos lados esquerdo e direito, os altifalantes centrais superiores dos lados esquerdo e direito e o altifalante central aos respetivos terminais dos altifalantes utilizando cabos para altifalantes (não fornecidos). Ligue o subwoofer ao terminal SUBWOOFER OUT com um cabo de áudio monaural (não fornecido).

Cabo de áudio monaural (não fornecido)

Cabo de altifalante (não fornecido)

Depois de ligar os altifalantes centrais superiores, defina [Speaker Pattern] em [Manual Speaker Settings] em [Speaker Settings] para [5.1.2 (TM)].

Nota

  • Ligue os altifalantes com uma impedância nominal de 6 ohms a 16 ohms.
