Enregistreur PCM linéairePCM-D10

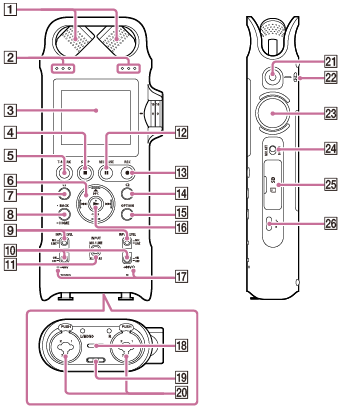

Avant/Côté droit

1. Microphones intégrés

2. Indicateurs de niveau crête (L/R)

3. Écran

4. Touche STOP

5. Touche T-MARK (repère de piste)

6. Touche de commande ( DPC (Speed Control), (répétition) A-B, (retour rapide), (avance rapide))

7. Touche C1 (personnalisée 1)

8. Touche BACK/HOME

9. Commutateur XLR/TRS INPUT LEVEL (XLR/TRS sélection du type d’entrée) (L/R)

10. Commutateur d’alimentation fantôme (L/R)

11. Commutateur INPUT (sélection d’entrée)

12. Touche/indicateur REC PAUSE (pause de l’enregistrement)

13. Touche/indicateur REC (enregistrement)

14. Touche C2 (personnalisée 2)

15. Touche OPTION

16. Touche (lecture/entrée) (*)

17. Indicateur d’alimentation fantôme (L/R)

18. Haut-parleur intégré

19. Trou de la sangle (Aucune sangle n’est fournie avec votre enregistreur PCM linéaire.)

20. Prise XLR/TRS (L/R)

21. Prise MIC IN/LINE IN (prise stéréo au diamètre de 3,5 mm (0,14 po.))

22. Commutateur MIC/LINE INPUT LEVEL (MIC/LINE sélection du type d’entrée)

23. Bouton rotatif REC LEVEL (niveau de l’enregistrement)

24. Commutateur MIC ATT (atténuateur du microphone)

25. Logement de carte SD (Elle se trouve sous le couvercle de la fente.)

26. Port USB Type-C™

^* Il comporte un point tactile. Utilisez ce point comme position de référence pour actionner ou identifier la touche.

Dos/côté gauche

1. Trou de fixation de trépied

   (Aucun trépied n’est fourni avec votre enregistreur PCM linéaire.)

2. Couvercle du compartiment des piles

3. (repère N)

   (Mettez un smartphone ou appareil audio Bluetooth compatible NFC contre ce repère pour établir une connexion Bluetooth.)

4. Prise LINE OUT (sortie ligne)

5. Prise (casque)

6. Touche OUTPUT (sélection de sortie casque)

7. Touche LIGHT

8. Touche VOL + (volume +) (*1)

9. Touche VOL - (volume -)

10. Antenne intégrée de Bluetooth (*2)

11. Commutateur POWER

12. Commutateur HOLD

^*1 Il comporte un point tactile. Utilisez ce point comme position de référence pour actionner ou identifier la touche.

^*2 L'antenne permet à votre enregistreur PCM linéaire de se connecter à des périphériques Bluetooth. Ne couvrez pas l’antenne lorsqu’une connexion Bluetooth est active. Sinon, la connexion peut être interrompue.
