Montavimas stačiai aukštoje, fiksuotoje vietoje

Šioje temoje aprašoma stačio įrenginio montavimo aukštoje vietoje procedūra, kai naudojamas lubų laikiklis (CIB-PCM1 (priedas).

  • Jei įrenginį reikia sumontuoti aukštai, kreipkitės į specialistą.
  • Montuodami aukštai įsitikinkite, kad montavimo paviršius ir montavimo medžiaga (išskyrus priedus) gali atlaikyti 200 kg (440 lb 14,8 oz) ar didesnį svorį, ir sumontuokite įrenginį vadovaudamiesi šiame žinyne pateikiamomis instrukcijomis. Jei tvirtinimas nebus pakankamai tvirtas, įrenginys gali nukristi ir sunkiai sužaloti.
  • Prie CIB-PCM1 lubų laikiklio (priedas) prikabinkite pridedamą apsaugos nuo kritimo lynelį, kad įrenginys nenukristų.
  • Jei įrenginys sumontuojamas aukštai, kartą per metus patikrinkite, ar tvirtinimas neatsilaisvino. Patikrinimo intervalus trumpinkite atsižvelgdami į naudojimo sąlygas.

Montavimo pastaba

  • Kad apsaugotumėte objektyvą ir įrenginio objektyvo jungties bloką, objektyvo dangtelį ir dangtelį laikykite uždėję iki pat objektyvo tvirtinimo.
  • Kad išvengtumėte objektyvo gedimo, dirbdami nelaikykite suėmę už objektyvo dalių.
  • Kad išvengtumėte įrenginio gedimo, dirbdami nelaikykite suėmę už fotoaparato galvutės.
  1. Patikrinkite montavimui aukštai skirtus priedus ir montavimo vietą.

    CIB-PCM1 lubų laikiklio rinkinys (priedas)

    Prieš pradėdami patikrinkite, ar turite toliau nurodytas dalis.

    • Korpuso laikiklis (1)
    • Lubų laikiklis (1)
    • Objektyvo atlaisvinimo mygtuko dangtelis (1)
    • Apsaugos nuo kritimo lynelis (1)
    • +PSW M3×8 varžtai (9)
    • +PSW M4x8 nerūdijančiojo plieno varžtas apsaugos nuo kritimo lyneliui tvirtinti (1)

    Pastaba

    • Apsaugos nuo kritimo lynelis yra pritaikytas išlaikyti kabantį įrenginį. Ant lynelio negali būti prikabintas joks kitas svoris, išskyrus įrenginį.

    Montavimo vieta

    Rinkdami montavimo vietą ir kryptį vadovaukitės toliau pateikiamu brėžiniu ir įvertinkite vietą, kurios reikės objektyvui pasisukti ir laidui įrenginio gale ištiesti.

    A: fotoaparato galvutės judėjimo spindulys (pvz., SEL70200GM2 (uždėjus SEL20TC): Ø340)

    B: lubų laikiklis (skylė montavimo paviršiaus šone (Ø60)

    C: montavimo lygiavimo skylė

    Pastaba

    • Jį montuokite stabilioje vietoje, kurios neveikia vibracija. Dėl vibracijos veikiamos vietos gali vibruoti vaizdas.
    • Jei įrenginį reikia montuoti ant paviršiaus su nuolydžiu, išlaikykite ne didesnį kaip ±15° nuolydį nuo horizontalios plokštumos ir pasirūpinkite, kad įrenginys nenukristų.
  2. Paslinkite pasukimo / pakreipimo užrakto svirtelę į padėtį LOCK, kad užrakintumėte fotoaparato galvutės pasukimo / pakreipimo funkciją.

    Pastaba

    • Jei fotoaparato galvutės pasukimo / pakreipimo funkcija neužrakinama svirtelę nustačius į padėtį LOCK, pasukite fotoaparato galvutę ranka ir užfiksuokite ją.
  3. Korpuso laikiklį pritvirtinkite įrenginio apatinėje dalyje naudodami šešis pridedamus varžtus (M3×8).

    Naudokite pridedamus varžtus. Jei naudosite kitus varžtus nei pridedami, galite sugadinti įrenginio vidų.

  4. Apsaugos nuo kritimo lynelį pritvirtinkite prie korpuso laikiklio.

    A: pridedamas lynelis?

    B: pridedamas varžtas kryžmine galvute (M4×8)

    C: metalinė lynelio kilpa

    Naudokite pridedamą varžtą. Jei naudosite kitą varžtą nei pridedamas, gali sumažėti lynelio funkcijos efektyvumas.

  5. Lubų laikiklį pritvirtinkite prie paviršiaus, pvz., lentynos, prie kurio ketinate tvirtinti įrenginį.

    A: siena?

    B: ? žyma (fotoaparato priekinės dalies kryptis)

    C: skylė jungiamiesiems kabeliams

    D: lentyna ar kitas montavimo paviršius

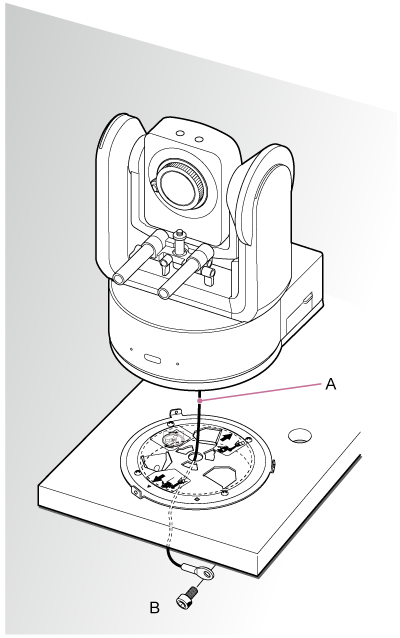

  6. Apsaugos nuo kritimo lynelį pritvirtinkite šalia montavimo paviršiaus.

    Naudodami M5 (3/16 in) varžtą šešiakampe galvute (priedas) pritvirtinkite jį prie daikto šalia lentynos ar paviršiaus, prie kurio pritvirtintas lubų laikiklis.

    A: lynelis?

    B: varžtas šešiakampe galvute (M5, 3/16 in)

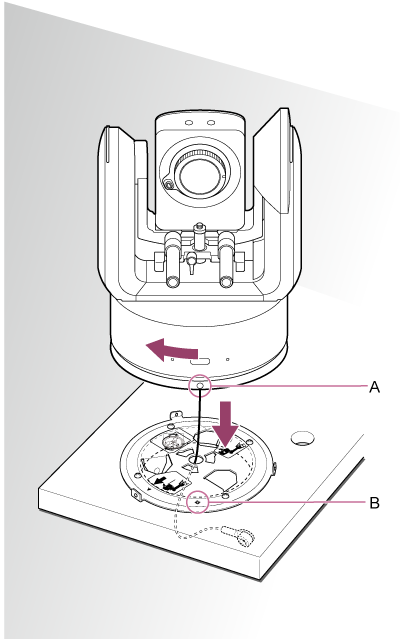

  7. ? varžto skylę korpuso laikiklio priekyje sulygiuokite su ? skyle lubų laikiklyje, įstatykite įrenginį ir laikinai pritvirtinkite korpuso laikiklį prie lubų laikiklio pasukdami įrenginį pagal laikrodžio rodyklę.

    A: ? skylė

    B: ? skylė

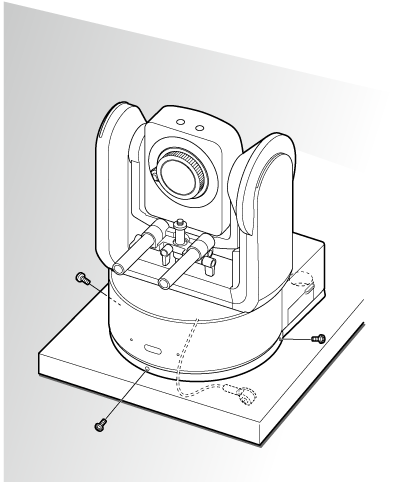

  8. Korpuso laikiklį ir lubų laikiklį pritvirtinkite naudodami tris pridedamus fiksuojamus varžtus (M3×8).

  9. Patikrinkite montavimo būseną.

    Ypač patikrinkite toliau nurodytus dalykus.

    • Ar tinkamai įsukti montavimo varžtai.
    • Ar tinkamai pritvirtintas apsaugos nuo kritimo lynelis ir ar jis nesusisukęs.
    • Ar įrenginys sumontuotas tiesiai (nepakreiptas arba nejuda).
    • Ar įrenginys pasukus nesisuka laisvai.

Tada uždėkite objektyvą. Žr. „Objektyvo uždėjimas“ ir vadovaukitės informacija dalyje „Atsargumo priemonės uždedant / nuimant objektyvą“, „Objektyvo jungiklių tikrinimas“ ir „Atsargumo priemonės naudojant keičiamo“.

Pastaba

  • Pritvirtinę objektyvą patikrinkite, ar jis tvirtai laikosi.

    Objektyve nėra jokios apsaugos nuo kritimo. „Sony“ neprisiima jokios atsakomybės už nuo įrenginio nukritusį objektyvą.
