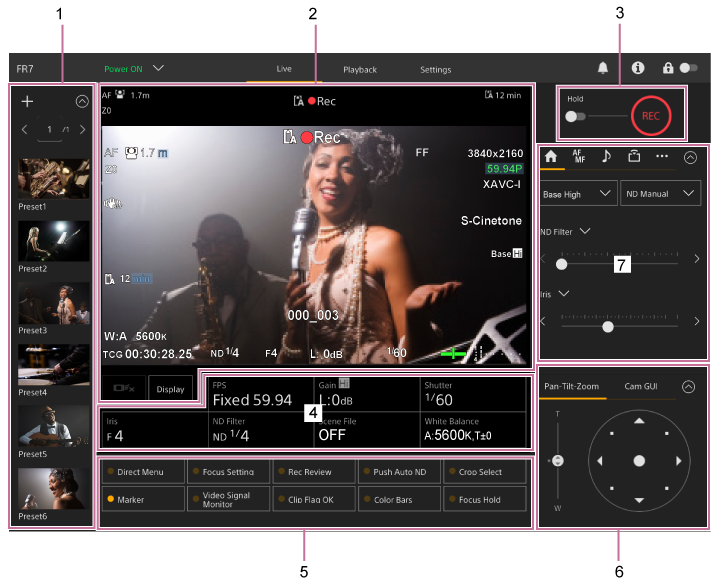

Tiesioginio valdymo ekrano struktūra

Šioje temoje aprašoma tiesioginio valdymo ekrano struktūra.

  1. Iš anksto nustatytų padėčių valdymo skydelis

    Parodoma užregistruota išankstinio nustatymo padėtis naudojant miniatiūrą. Dukart bakstelėkite miniatiūrą, kad sugrįžtumėte į išankstiniame nustatyme išsaugotą padėtį.

  2. Fotoaparato vaizdo skydelis

    Parodomas dabartinis fotoaparato vaizdas ir įrenginio būsena.

    Jame rodomas vaizdas sutampa su HDMI išvestimi.

    Virš vaizdo rodoma toliau nurodyta būsena. Aplink vaizdą rodomas ir raudonas arba žalia rėmelis, kuris priklauso nuo gaunamo išorinio įspėjamojo signalo.

    Ne. Rodoma Aprašas
    2-1 Fokusavimo režimo indikatorius Žr. „Fokusavimo režimo indikatorius“ dalyje „Fotoaparato ekrano rodinys“.
    2-2 Įrašymo režimo, A/B lizdų, „Interval Rec“ įrašymo intervalo indikatorius Žr. „Įrašymo režimo, A/B lizdų, „Interval Rec“ įrašymo intervalo indikatorius“ dalyje „Fotoaparato ekrano rodinys“.
    2-3 Transliacijos būsenos indikatorius Rodoma transliacijos metu (tik kai [Stream Setting] (transliacijos nustatymas) nustatyta kaip [SRT-Caller] (SRT siuntėjas)
    2-4 RAW išvesties būsenos indikatorius Rodo RAW signalo išvesties būseną. Išsamesnė informacija apie RAW pateikiama dalyje „RAW vaizdo įrašymas“.
    2-5 Laikmenos likusios talpos indikatorius Žr. „Laikmenos likusios talpos indikatorius“ dalyje „Fotoaparato ekrano rodinys“.
    2-6 Priartinimo padėties indikatorius Žr. „Priartinimo padėties indikatorius“ dalyje „Fotoaparato ekrano rodinys“.
    2-7 AE režimo / AE lygio indikatorius Rodomas AE režimo / AE lygio indikatorius. Išsamesnė informacija apie AE pateikiama dalyje „Šviesumo reguliavimas“.

    Mygtukas [Display] (rodyti)

    Paspauskite šį mygtuką, kad ant vaizdo būtų rodoma fotoaparato informacija.

    Paspauskite dar kartą, kai fotoaparato informacija rodoma, kad šią informaciją paslėptumėte.

    Be žymeklių, atsižvelgiant į būseną, rodomi automatinio fokusavimo indikatoriai ir pranešimai.

    Sekimo realiuoju laiku AF sustabdymo mygtukas

    Paspauskite šį mygtuką, kad sustabdytumėte objekto sekimą.

  3. Įrašymo PRADĖJIMO / SUSTABDYMO mygtukas

    Norėdami pradėti įrašymą, paspauskite šį mygtuką. Įrašymo metu įrašymo PRADĖJIMO / SUSTABDYMO mygtukas šviečia raudonai.

    Paspauskite įrašymo metu, kad įrašymą sustabdytumėte.

    Išlaikymo jungiklį galite nustatyti į išlaikymo būseną, kad įrašymo PRADĖJIMO / SUSTABDYMO mygtuko nepaspaustumėte netyčia.

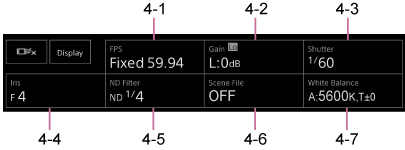

  4. Pagrindinių fotoaparato funkcijų konfigūravimo skydelis

    Parodo vaizdų fiksavimui reikalingų pagrindinių funkcijų nustatymus ant mygtukų. Paspauskite mygtuką, kad būtų parodytas atitinkamas sąrankos ekranas, skirtas kiekvienai funkcijai iš toliau pateikto fotoaparato bazinės konfigūracijos koregavimo skydelio (5).

    4-1 [FPS] (kadrų sparta)

    4-2 [ISO/Gain / Exposure Index] (ISO / stiprinimas / ekspozicijos indeksas)

    4-3 [Shutter] (užraktas)

    4-4 [Iris] (diafragma)

    4-5 [ND Filter] (ND filtras)

    4-6 [Scene File / Base Look/LUT] (scenos failas / bazinis vaizdas / LUT)

    4-7 [White Balance] (baltos spalvos balansas)

    • Išsamesnė informacija pateikiama kiekvienos funkcijos aprašyme.
    Function Nuoroda
    FPS „Sulėtintas ir pagreitintas filmavimas“
    „ISO/Gain“ (ISO / stiprinimas) „Bazinio jautrumo nustatymas“, „Automatinis stiprinimo reguliavimas“ ir „Rankinis stiprinimo reguliavimas“ dalyje „Stiprinimo reguliavimas“
    „Exposure Index“ (ekspozicijos indeksas) „Bazinio jautrumo nustatymas“, „Tamsių ir šviesų sričių pasiskirstymo keitimas įrašytame vaizde“
    Shutter „Automatinis išlaikymo reguliavimas“ ir „Rankinis užrakto reguliavimas“ dalyje „Užrakto reguliavimas“
    Diafragma „Automatinis diafragmos reguliavimas“ ir „Rankinis diafragmos reguliavimas“ dalyje „Diafragmos reguliavimas“
    „ND Filter“ (ND filtras) „Apie ND filtrą“ dalyje „Šviesos lygio reguliavimas (ND filtras)“
    „Scene File“ (siužeto failai) „Vaizdo apžvalga“ ir kitos temos dalyje „Vaizdų fiksavimas su norimu vaizdu“
    „Base Look/LUT“ (bazinis vaizdas / LUT) „Vaizdų fiksavimas koreguojant vaizdą vėlesnio redagavimo metu“
    White Balance „Baltos spalvos balanso reguliavimo ekranas“

  5. Priskiriami mygtukai / bazinės fotoaparato konfigūracijos reguliavimo skydelis

    Įprasto naudojimo metu parodomi priskiriami mygtukai. Paspauskite fotoaparato sąrankos skydelio mygtuką, kad būtų parodyti atitinkami sąrankos elementai. Paspauskite mygtuką [X] arba dar kartą paspauskite fotoaparato sąrankos skydelio mygtuką, kad sugrįžtumėte į priskiriamų mygtukų rodinį.

    • Išsamesnė informacija apie priskiriamus mygtukus pateikiama dalyje „Priskiriami mygtukai“.
    • Išsamesnė informacija apie bazinės fotoaparato konfigūracijos reguliavimo skydelį pateikiama kiekvienos funkcijos aprašyme.

  6. Kadravimo valdymo skydelis / GUI valdymo skydelis

    Naudodami skirtukus viršuje įjunkite kadravimo valdymo skydelį / GUI valdymo skydelį.

    Kadravimo valdymo skydelyje galite reguliuoti kadravimą. Paspauskite skirtuką [Pan-Tilt-Zoom] (pasukimas / pakreipimas / priartinimas), kad būtų parodytas kadravimo valdymo skydelis.

    • Išsamesnė informacija apie naudojimą pateikiama dalyje „Kadravimo reguliavimas“.

    Patarimas

    • Kadravimo valdymo skydelio manipuliatorius (parodyta toliau) parodomas, kai išjungiama pasukimo / pakreipimo funkcija ir kai būtinas pasukimo / pakreipimo funkcijos inicijavimas.
      • Kai pasukimo / pakreipimo funkcija užrakinama naudojant pasukimo / pakreipimo užrakto svirtelę

      • Kai pasukimo / pakreipimo funkcija nėra inicijuota

      • Kai pasukimo / pakreipimo funkciją reikia nustatyti iš naujo

      • Kai pasukimo / pakreipimo funkcija išjungta

    • Kai pasukimo / pakreipimo funkcija nėra inicijuota arba ją reikia nustatyti iš naujo, paspausdami po manipuliatoriumi rodomą pranešimą galite greitai pasiekti mygtuką [Pan-Tilt Reset] (pasukimo / pakreipimo nustatymas iš naujo) fotoaparato valdymo skydelyje.

    Naudodami GUI valdymo skydelį galite pereiti prie fotoaparato meniu, valdyti klipų atkūrimą ir kitas funkcijas. Paspausdami skirtuką [Cam GUI] (fotoaparato GUI) galite įjungti GUI valdymo skydelį.

    • Išsamesnė informacija apie naudojimą pateikiama dalyje „Fotoaparato meniu naudojimas“ ir „Klipų leidimas ir kiti veiksmai su klipais“.

  7. Fotoaparato valdymo skydelis

    Naudojama fotoaparatui valdyti reikalingoms funkcijoms konfigūruoti.

    Perjunkite rodomus ekranus naudodami viršuje esančius skirtukus.

    • Išsamesnė informacija pateikiama kiekvienos funkcijos aprašyme.

    (pagrindinis) skirtukas

    Rodomi dažnai naudojamų funkcijų sąrankos elementai.

    Viršutinio ir apatinio slankiklio funkcijas galima keisti spaudžiant mygtuką [?] ir pasirenkant iš rodomo sąrašo. Galima pasirinkti toliau nurodytas funkcijas.

    • „ND Filter“ (ND filtras)
    • Diafragma
    • ISO*
    • „Gain“* (stiprinimas)
    • „Exposure Index“* (ekspozicijos indeksas)
    • „AE Level“ (AE lygis)
    • „Zoom Speed“ (priartinimo greitis)
    • „Pan-Tilt Speed“ (pasukimo ir pakreipimo greitis)

    *Rodoma pagal meniu nustatymus.

    (fokusavimo) skirtukas

    Rodomi su fokusavimu susiję sąrankos elementai.

    (garso) skirtukas

    Rodomi su garsu susiję sąrankos elementai.

    (transliavimo) skirtukas

    Rodomi su transliavimu susiję sąrankos elementai.

    Rodomi elementai priklauso nuo transliavimo formato nustatymo.

    Kai nustatyta kaip [SRT-Caller] (SRT siuntėjas), šiame ekrane galima pradėti / sustabdyti transliaciją.

    • Išsamesnė informacija pateikiama dalyje „Apie transliavimą“ ir kitose temose iš dalies „Transliacijos konfigūravimas“.

    (kita) skirtukas

    Rodomi su kitomis funkcijomis susiję sąrankos elementai.
