Objektyvo uždėjimas

Šioje temoje aprašoma, kaip uždėti objektyvą su E tipo arba A tipo jungtimi.

Pastaba

  • Kai naudojate objektyvą su A tipo tvirtinimu, diafragma nustatoma rankiniu būdu, o fokusavimas nustatomas į MF.
  1. Paslinkite pasukimo / pakreipimo užrakto svirtelę į padėtį LOCK, kad užrakintumėte fotoaparato galvutės pasukimo / pakreipimo funkciją.

    Pastaba

    • Jei fotoaparato galvutės pasukimo / pakreipimo funkcija neužrakinama svirtelę nustačius į padėtį LOCK, pasukite fotoaparato galvutę ranka ir užfiksuokite ją.

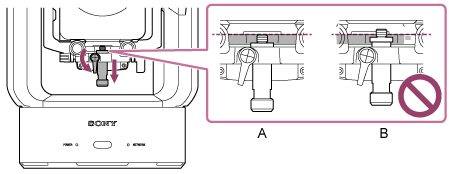

  2. Objektyvo atramos pagrindo tvirtinimo varžto spaudžiamąją svirtelę pasukite prieš laikrodžio rodyklę, kad užfiksuotumėte, tada pastumkite objektyvo atramos pagrindo tvirtinimo varžtą į tokią padėtį, kurioje jis netrukdytų objektyvui.

    A: tinkama

    B: netinkama

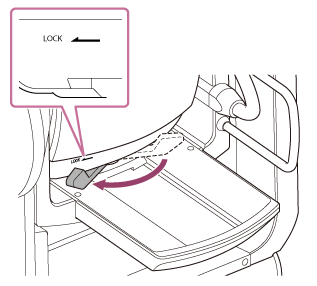

  3. Pasukite fotoaparato galvutės užrakto svirtelę rodyklės kryptimi, kad fotoaparato galvutę atrakintumėte.

    Pastaba

    • Kol fotoaparato galvutė vėl bus užrakinta, išlieka pavojus, kad fotoaparato galvutė pasisuks dėl savo pačios svorio. Fiksuodami vaizdus fotoaparato galvutę prilaikykite ranka.
  4. Pastumkite fotoaparato galvutę į tolimiausią priekinę padėtį.

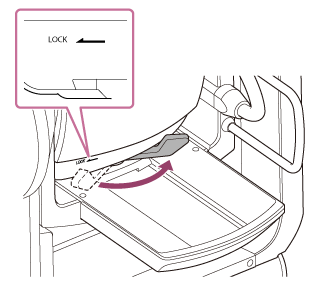

  5. Pasukite fotoaparato galvutės užrakto svirtelę rodyklės kryptimi, kad fotoaparato galvutę užrakintumėte.

  6. Nuimkite dangtelius nuo įrenginio ir objektyvo.
  7. Sulygiuokite objektyvo tvirtinimo žymą (baltą) su įrenginiu, atsargiai įstatykite objektyvą į fotoaparato galvutę, tada sukite objektyvą pagal laikrodžio rodyklę, kol jis spragtelėdamas užsifiksuos.

    A: tvirtinimo žymos (baltos)

    Pastaba

    • Jei norite naudoti objektyvą su A tipo tvirtinimu, uždėkite objektyvo tvirtinimo adapterį (įsigyjamas atskirai) ant įrenginio, tada prijunkite objektyvą su A tipo tvirtinimu.
  8. Pasukite fotoaparato galvutės užrakto svirtelę rodyklės kryptimi, kad fotoaparato galvutę atrakintumėte.

    Pastaba

    • Kol fotoaparato galvutė vėl bus užrakinta, išlieka pavojus, kad fotoaparato galvutė pasisuks dėl savo pačios svorio. Fiksuodami vaizdus fotoaparato galvutę prilaikykite ranka.

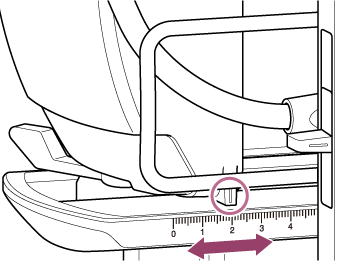

  9. Išlaikykite fotoaparato galvutės balansą priekyje / gale, kad slankusis pagrindas būtų horizontalus.

    Jei naudojate vieną iš toliau nurodytų objektyvų, įrenginį ir objektyvą galite apytiksliai subalansuoti pagal skalę ant slankiojo pagrindo.

    Skalės padėtis Objektyvo pavadinimas
    0,5 SEL70200GM (su uždėtu SEL20TC)
    1,7 SEL70200GM
    2,0 SEL70200GM2 (su uždėtu SEL20TC)
    3,0 SELP28135G, SEL70200GM2
    3,5 SELP18110G
    3,6 SELC1635G
    4,3 SEL70200G
    5,0 arba didesnė SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G

    Pastaba

    • Vadovaudamiesi slankiojo pagrindo skale subalansuokite apytiksliai.
    • Uždėdami objektyvą prireikus sureguliuokite balansą, kad įrenginys nepalinktų atgal ir pirmyn.
    • Sureguliuokite balansą ant horizontalaus paviršiaus.
  10. Pasukite fotoaparato galvutės užrakto svirtelę rodyklės kryptimi, kad fotoaparato galvutę užrakintumėte.

  11. Sukite objektyvo atramos spaudžiamąsias svirteles prieš laikrodžio rodyklę ir atlaisvinkite objektyvo atramos bloką.

    A: objektyvo atramos strypo spaudžiamoji svirtelė (2 vietos)

    B: objektyvo atramos blokas

  12. Objektyvo atramos bloką pastumkite taip, kad objektyvo atramos pagrindas būtų sulygiuotas su objektyvo atramos pagrindo tvirtinimo varžtu, tada pasukite varžtą pagal laikrodžio rodyklę ir užfiksuokite objektyvo atramos pagrindą.

    Pastaba

    • Įsitikinkite, kad objektyvo atramos pagrindas yra statmenas objektyvo atramos pagrindo tvirtinimo varžtui, tada priveržkite.
  13. Objektyvo atramos pagrindo tvirtinimo varžto spaudžiamąją svirtelę pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte objektyvo atramos pagrindo tvirtinimo varžtą.

    A: objektyvo atramos pagrindo tvirtinimo varžtas

    B: tvirtinimo varžto skylė

    C: objektyvo atramos pagrindo tvirtinimo varžto spaudžiamoji svirtelė

    Patarimas

    • Jei spaudžiamoji svirtelė yra padėtyje, dėl kurios ją sunku pasukti, atleiskite spaudžiamąją svirtelę ir pasukite tokiu kampu, kad pasukti būtų lengviau. Nustačius reikiamą padėtį, spaudžiamąją svirtelę užspauskite.

    A: objektyvo atramos pagrindo tvirtinimo varžto spaudžiamoji svirtelė

    B: objektyvo atramos strypo spaudžiamoji svirtelė

  14. Sukite dvi objektyvo atramos strypo spaudžiamąsias svirteles pagal laikrodžio rodyklę ir užfiksuokite objektyvo atramos bloką.
  15. Patikrinkite, ar abi svirtelės yra priveržtos ir neatsilaisvinusios, objektyvas uždėtas tinkamai, o objektyvo jungikliai nustatyti tinkamai.
    • Jei svirtelė atsilaisvinusi arba objektyvas uždėtas netinkamai, objektyvas gali nukristi ir būti sugadintas.
    • Jei naudojate kintamo židinio nuotolinio objektyvą su E tipo tvirtinimu, objektyvą reikia sukalibruoti atskirai, kad būtų tiksliai atkurtos fotoaparate išsaugotos priartinimo padėtys. Išsamesnė informacija pateikiama dalyje „Objektyvo su E tipo tvirtinimu kalibravimas“.
