Montavimas prie lubų

Šioje temoje aprašoma įrenginio montavimo prie lubų procedūra, kai naudojamas lubų laikiklis (CIB-PCM1 (priedas).

  • Jei įrenginį reikia sumontuoti prie lubų, kreipkitės į specialistą.
  • Montuodami prie lubų įsitikinkite, kad montavimo paviršius ir montavimo medžiaga (išskyrus priedus) gali atlaikyti 200 kg (440 lb 14,8 oz) ar didesnį svorį, ir sumontuokite įrenginį vadovaudamiesi šiame žinyne pateikiamomis instrukcijomis. Jei tvirtinimas nebus pakankamai tvirtas, įrenginys gali nukristi ir sunkiai sužaloti.
  • Prie CIB-PCM1 lubų laikiklio (priedas) prikabinkite pridedamą apsaugos nuo kritimo lynelį, kad įrenginys nenukristų.
  • Jei įrenginys sumontuojamas prie lubų, kartą per metus patikrinkite, ar tvirtinimas neatsilaisvino. Patikrinimo intervalus trumpinkite atsižvelgdami į naudojimo sąlygas.

Montavimo pastaba

  • Kad apsaugotumėte objektyvą ir įrenginio objektyvo jungties bloką, objektyvo dangtelį ir dangtelį laikykite uždėję iki pat objektyvo tvirtinimo.
  • Kad išvengtumėte objektyvo gedimo, dirbdami nelaikykite suėmę už objektyvo dalių.
  • Kad išvengtumėte įrenginio gedimo, dirbdami nelaikykite suėmę už fotoaparato galvutės.
  1. Patikrinkite montavimui prie lubų skirtus priedus ir montavimo vietą.

    CIB-PCM1 lubų laikiklio rinkinys (priedas)

    Prieš pradėdami patikrinkite, ar turite toliau nurodytas dalis.

    • Korpuso laikiklis (1)
    • Lubų laikiklis (1)
    • Objektyvo atlaisvinimo mygtuko dangtelis (1)
    • Apsaugos nuo kritimo lynelis (1)
    • +PSW M3×8 varžtai (9)
    • +PSW M4×8 nerūdijančiojo plieno varžtas apsaugos nuo kritimo lyneliui tvirtinti (1)

    Pastaba

    • Apsaugos nuo kritimo lynelis yra pritaikytas išlaikyti kabantį įrenginį. Ant lynelio negali būti prikabintas joks kitas svoris, išskyrus įrenginį.

    Montavimo vieta

    Rinkdami montavimo vietą ir kryptį vadovaukitės toliau pateikiamu brėžiniu ir įvertinkite vietą, kurios reikės objektyvui pasisukti ir laidui įrenginio gale ištiesti.

    A: fotoaparato galvutės judėjimo spindulys (pvz., SEL70200GM2 (uždėjus SEL20TC): Ø340)

    B: lubų laikiklis (skylė lubų pusėje (Ø60)

    C: montavimo lygiavimo skylė

    Pastaba

    • Montuokite prie lubų (pvz., betono), kurios yra pakankamai tvirtos.
    • Jei įrenginį reikia montuoti prie nepakankamai tvirtų lubų, būtinas tinkamas sutvirtinimas.
    • Jį montuokite stabilioje vietoje, kurios neveikia vibracija. Dėl vibracijos veikiamos vietos gali vibruoti vaizdas.
    • Jei įrenginį reikia montuoti ant paviršiaus su nuolydžiu, išlaikykite ne didesnį kaip ±15° nuolydį nuo horizontalios plokštumos ir pasirūpinkite, kad įrenginys nenukristų.
    • Priešingoje pusėje ? skylė lubų laikiklyje yra vaizdų fiksavimo krypties žyma (fotoaparato priekis).
  2. Paslinkite pasukimo / pakreipimo užrakto svirtelę į padėtį UNLOCK, kad atrakintumėte pasukimo / pakreipimo funkciją ir pasuktumėte fotoaparato galvutę 180° kampu pakreipimo kryptimi.
  3. Paslinkite pasukimo / pakreipimo užrakto svirtelę į padėtį LOCK, kad užrakintumėte fotoaparato galvutės pasukimo / pakreipimo funkciją.

    Fotoaparato galvute pasukta 180° kampu

    Pastaba

    • Jei fotoaparato galvutės pasukimo / pakreipimo funkcija neužrakinama svirtelę nustačius į padėtį LOCK, pasukite fotoaparato galvutę ranka ir užfiksuokite ją.
  4. Korpuso laikiklį pritvirtinkite įrenginio apatinėje dalyje naudodami šešis pridedamus varžtus (M3×8).

    Naudokite pridedamus varžtus. Jei naudosite kitus varžtus nei pridedami, galite sugadinti įrenginio vidų.

  5. Pritvirtinkite lubų laikiklį prie montavimo plokštelės (priedas), tada plokštelę pritvirtinkite prie lubų.

    A: lubų laikiklis

    B: lubos

    C: montavimo plokštelė

    D: ? skylė

    Laikiklį pritvirtinkite pagal lubų laikiklio kryptį

    Atminkite, kad tvirtinant prie lubų fotoaparato priekis yra priešingoje lubų laikiklio pusėje (priešingai nei montuojant įprastai stačiai). Sumontuokite tinkamai vadovaudamiesi schema, kurioje nurodyta montavimo kryptis.

    A: priekis montuojant stačiai (? skylės kryptis)

    B: priekis montuojant prie lubų

    Pastaba

    • Montavimo paviršiaus medžiagą turi parinkti klientas.

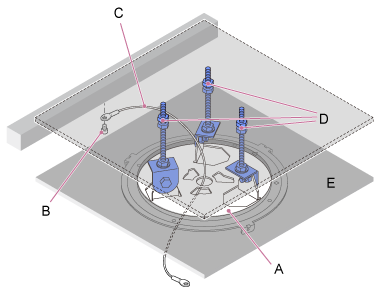

  6. Apsaugos nuo kritimo lynelį pritvirtinkite prie lubų.

    A: lubų laikiklis

    B: varžtas šešiakampe galvute (M5, 3/16 in)

    C: lynelis (pridedamas)

    D: montavimo plokštelė

    E: lubos

  7. Perkiškite apsaugos nuo kritimo lynelį pro skylę lubų laikiklio viduryje ir pritvirtinkite jį prie korpuso laikiklio.

    Ištieskite apsaugos nuo kritimo lynelį pro metalinę lynelio kilpą korpuso laikiklyje ir pritvirtinkite jį prie laikiklio pridedamu nerūdijančiojo plieno varžtu (M4×8).

    A: pridedamas lynelis

    B: pridedamas varžtas kryžmine galvute (M4×8)

    C: metalinė lynelio kilpa

    Naudokite pridedamą varžtą. Jei naudosite kitą varžtą nei pridedamas, gali sumažėti lynelio funkcijos efektyvumas.

    Pastaba

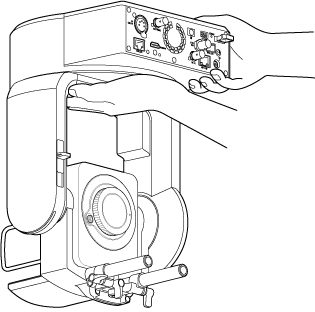

    • Rekomenduojame vienam žmogui laikyti įrenginį, kaip parodyta toliau esančioje schemoje, kol kitas žmogus pritvirtina įrenginį.

    • Montuodami įrenginį nelaikykite už fotoaparato galvutės ar objektyvo atramos. Įrenginiui išslydus ar nukritus kyla pavojus jį sugadinti arba susižaloti.
    • Būkite atsargūs jungdami laidus ir saugokite, kad elektros jungtys ir kabeliai nebūtų sutrumpinti apsaugos nuo kritimo lyneliu.
    • Laikiklis gali atlaikyti iki 8,8 kg (19 lb 6,4 oz) svorį (su objektyvu). Kad įrenginys nenukristų, neviršykite didžiausio leistino svorio.

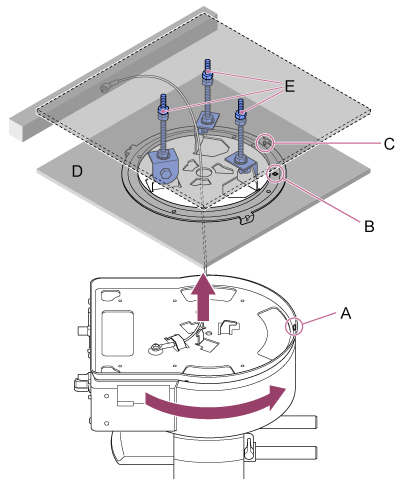

  8. Varžto skylę (A) korpuso laikiklyje sulygiuokite su ? skyle (B) lubų laikiklyje, įstatykite įrenginį ir pasukite jį maždaug 60 laipsnių pagal laikrodžio rodyklę, kol varžto skylės (A) ir (C) bus sulygiuotos.

    A: varžto skylė korpuso laikiklyje

    B: varžto skylė lubų laikiklyje (? skylė)

    C: varžto skylė

    D: lubos

    E: montavimo plokštelė

  9. Korpuso laikiklį ir lubų laikiklį pritvirtinkite naudodami tris pridedamus fiksuojamus varžtus (M3×8).

  10. Patikrinkite montavimo būseną.

    Ypač patikrinkite toliau nurodytus dalykus.

    • Ar tinkamai įsukti montavimo varžtai.
    • Ar tinkamai pritvirtintas apsaugos nuo kritimo lynelis ir ar jis nesusisukęs.
    • Ar įrenginys sumontuotas tiesiai (nepakreiptas arba nejuda).
    • Ar įrenginys pasukus nesisuka laisvai.

Tada uždėkite objektyvą. Žr. „Objektyvo uždėjimas“ ir vadovaukitės informacija dalyje „Atsargumo priemonės uždedant / nuimant objektyvą“, „Objektyvo jungiklių tikrinimas“ ir „Atsargumo priemonės naudojant keičiamo“.

Pastaba

  • Kad pasukimo / pakreipimo funkcija veiktų tinkamai įrenginį sumontavus prie lubų, žiniatinklio meniu [Pan-Tilt] > [Direction] > [Ceiling] (pasukimas / pakreipimas > kryptis > lubos) nustatykite kaip [On] (įjungta).

  • Pritvirtinę objektyvą patikrinkite, ar jis tvirtai laikosi.

    Objektyve nėra jokios apsaugos nuo kritimo. „Sony“ neprisiima jokios atsakomybės už nuo įrenginio nukritusį objektyvą.
