Namestitev v pokončnem položaju na visokem, fiksnem mestu

Ta tema opisuje postopek namestitve enote v pokončnem položaju na visokem mestu s stropnim nosilcem (CIB-PCM1 (izbirno)).

  • Če želite enoto namestiti na visokem mestu, se obrnite na usposobljenega strokovnjaka.
  • Pri namestitvi na visokem mestu se prepričajte, da lahko namestitvena površina in material (brez dodatne opreme) preneseta 200 kg ali več, ter namestite enoto, kot je opisano v tem vodniku za pomoč. Če namestitev ni dovolj trdna, lahko enota pade in povzroči hude poškodbe.
  • Na stropni nosilec CIB-PCM1 (izbirno) pritrdite priloženo jekleno vrv za preprečevanje padca in tako zaščitite enoto pred padcem.
  • Ko je enota nameščena na visokem mestu, enkrat na leto preverite, da namestitev ni zrahljana. Interval med pregledi skrajšajte glede na pogoje uporabe.

Opombe o namestitvi

  • Za zaščito objektiva in priključnega bloka za objektiv na enoti zagotovite, da bosta pokrova objektiva in enote nameščena, dokler ne pritrdite objektiva.
  • Da preprečite okvaro objektiva, med delom ne držite delov objektiva.
  • Da preprečite okvaro enote, med delom ne držite glave kamere.
  1. Preverite pripomočke in prostor za namestitev na visokem mestu.

    Komplet stropnega nosilca CIB-PCM1 (izbirno)

    Preden začnete, se prepričajte, da imate naslednje dele.

    • Nosilec ohišja (1)
    • Stropni nosilec (1)
    • Pokrovček gumba za sprostitev objektiva (1)
    • Jeklena vrv za preprečevanje padca (1)
    • Vijaki +PSW M3×8 (9)
    • Vijak +PSW M4x8, izdelan iz nerjavnega jekla in namenjen za jekleno vrv za preprečevanje padca (1)

    Opomba

    • Jeklena vrv za preprečevanje padca je zasnovana tako, da podpira enoto, ko je obešena. Ne obremenjujte jo z nobeno drugo težo, razen s težo enote.

    Namestitveni prostor

    Pri določanju mesta in smeri namestitve upoštevajte naslednjo sliko, upoštevajte pa tudi prostor, ki je potreben za obračanje objektiva in kable oz. žice na zadnji strani enote.

    A: Razpon premikanja glave kamere (npr. SEL70200GM2 (s pritrjenim SEL20TC): Ø340)

    B: Stropni nosilec (odprtina na strani namestitvene površine (Ø60))

    C: Odprtina za poravnavo namestitve

    Opomba

    • Enoto namestite na stabilno mesto, ki ni izpostavljeno tresljajem. Mesta, ki so izpostavljena tresljajem, lahko povzročijo tresljaje na sliki.
    • Če morate enoto namestiti na nagnjeno površino, naj bo njen odklon od vodoravne lege največ ±15°, prav tako pa zagotovite, da enota ne bo padla.
  2. Potisnite ročico za zaklepanje obračanja/nagibanja v položaj LOCK, da zaklenete obračanje/nagibanje glave kamere.

    Opomba

    • Če se obračanje/nagibanje glave kamere ne zaklene, ko je ročica za zaklepanje v položaju LOCK, ročno premaknite glavo kamere, dokler se ne zaklene v položaju.
  3. S šestimi priloženimi vijaki (M3×8) pritrdite nosilec ohišja na spodnji del enote.

    Uporabite priložene vijake. Če namesto priloženih vijakov uporabite druge vijake, lahko poškodujete notranjost enote.

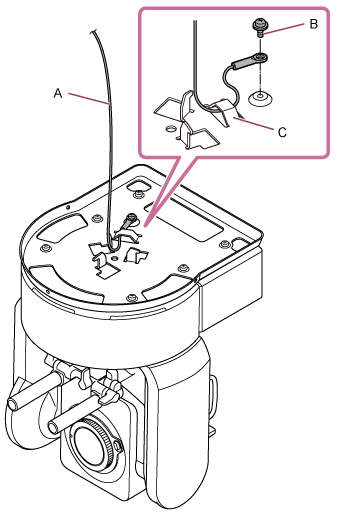

  4. Jekleno vrv za preprečevanje padca pritrdite na nosilec ohišja.

    A: Priložena jeklena vrv

    B: Priložen vijak Phillips (M4×8)

    C: Kovinsko uho za jekleno vrv

    Uporabite priložen vijak. Če namesto priloženega vijaka uporabite drug vijak, lahko zmanjšate učinkovitost funkcije jeklene vrvi.

  5. Stropni nosilec pritrdite na površino (npr. polico), na katero bo enota nameščena.

    A: Stena

    B: Oznaka ? (smer kamere naprej)

    C: Odprtina za priključne kable

    D: Polica ali druga namestitvena površina

  6. Jekleno vrv za preprečevanje padca pritrdite na točko blizu namestitvene površine.

    Uporabite vijak s šestrobo glavo M5 (3/16-palčni) (izbirno) in ga pritrdite na predmet blizu police ali površine, na katero je pritrjen stropni nosilec.

    A: Jeklena vrv

    B: Vijak s šestrobo glavo (M5, 3/16-palčni)

  7. Poravnajte odprtino za vijak ? na sprednji strani nosilca ohišja z odprtino ? na stropnem nosilcu, vstavite enoto in jo obračajte v smeri urinega kazalca, da začasno pritrdite nosilec ohišja v stropni nosilec.

    A: Odprtina ?

    B: Odprtina ?

  8. S tremi priloženimi vijaki za zaklep vrtenja (M3×8) pritrdite nosilec ohišja in stropni nosilec.

  9. Preverite stanje namestitve.

    Preverite predvsem naslednje elemente.

    • Pritrditveni vijaki so pravilno nameščeni.
    • Jeklena vrv za preprečevanje padca je pravilno pritrjena in ni zvita.
    • Enota je nameščena vodoravno (brez nagiba ali nihanja).
    • Enota se pri obračanju ne vrti prosto.

Nato pritrdite objektiv. Oglejte si razdelek "Namestitev objektiva" ter upoštevajte informacije v razdelkih "Previdnostni ukrepi pri namestitvi/odstranitvi objektiva", "Preverjanje stikal objektiva" in "Previdnostni ukrepi pri uporabi objektiva z zoomom".

Opomba

  • Po namestitvi objektiva se prepričajte, da je objektiv varno pritrjen.

    Objektiv nima nobene zaščite pred padcem. Družba Sony ne prevzema odgovornosti za padec objektiva z enote.
