Struktura zaslona delovanja v živo

Ta tema opisuje strukturo zaslona delovanja v živo.

  1. Nadzorna plošča za prednastavljene položaje

    Prikaže registrirani položaj prednastavitve z uporabo sličice. Dvakrat tapnite sličico za vrnitev v položaj, ki je shranjen v prednastavitvi.

  2. Slikovna plošča kamere

    Prikaže trenutno sliko kamere in stanje enote.

    Prikaže enako sliko kot izhod HDMI.

    Nad sliko je prikazano naslednje stanje. Okrog slike se glede na sprejeti zunanji signal za snemanje v živo prikaže tudi rdeči ali zeleni okvir.

    No. Display Opis
    2-1 Indikator načina ostrenja Oglejte si razdelek "Indikator načina ostrenja" v poglavju "Prikaz zaslona kamere".
    2-2 Indikator načina snemanja, reže A/B, intervala načina snemanja Interval Rec Oglejte si razdelek "Indikator načina snemanja, reže A/B, intervala načina snemanja Interval Rec" v poglavju "Prikaz zaslona kamere".
    2-3 Indikator stanja pretočnega predvajanja Prikazan med pretočnim predvajanjem (samo ko je možnost [Stream Setting] nastavljena na [SRT-Caller]).
    2-4 Indikator stanja delovanja izhodnega formata RAW Prikazuje izhodno stanje signala RAW. Za podrobnosti o RAW si oglejte razdelek "Snemanje videoposnetka RAW".
    2-5 Indikator preostalega prostora na pomnilniškem mediju Oglejte si razdelek "Indikator preostalega prostora na pomnilniškem mediju" v poglavju "Prikaz zaslona kamere".
    2-6 Indikator položaja zooma Oglejte si razdelek "Indikator položaja zooma" v poglavju "Prikaz zaslona kamere".
    2-7 Indikator načina samodejne osvetlitve/ravni samodejne osvetlitve Prikaže indikator načina samodejne osvetlitve/ravni samodejne osvetlitve. Za podrobnosti o samodejni osvetlitvi si oglejte razdelek "Prilagajanje svetlosti".

    Gumb [Display]

    Pritisnite ta gumb, da se na sliki prikažejo informacije o kameri.

    Ko so prikazane informacije o kameri, ponovno pritisnite ta gumb, da omenjene informacije skrijete.

    Poleg oznak se glede na stanje prikažejo tudi indikatorji in sporočila, povezana s samodejnim ostrenjem.

    Gumb za zaustavitev samodejnega ostrenja s sledenjem v realnem času

    Pritisnite gumb za zaustavitev sledenja subjektu.

  3. Gumb za snemanje START/STOP

    Pritisnite gumb za začetek snemanja. Med snemanjem gumb za snemanje START/STOP sveti rdeče.

    Pritisnite gumb med snemanjem, če želite ustaviti snemanje.

    Stikalo zadržanja lahko nastavite v stanje zadržanja, da preprečite nenamerno delovanje gumba za snemanje START/STOP.

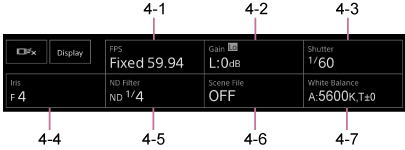

  4. Plošča za osnovno konfiguracijo kamere

    Prikaže nastavitve osnovnih funkcij, ki so potrebne za zajemanje posnetkov z gumbi. Pritisnite gumb, da se na spodnji plošči za nastavitev osnovne konfiguracije kamere (5) prikaže ustrezen zaslon nastavitev za vsako funkcijo.

    4-1 [FPS]

    4-2 [ISO/Gain / Exposure Index]

    4-3 [Shutter]

    4-4 [Iris]

    4-5 [ND Filter]

    4-6 [Scene File / Base Look/LUT]

    4-7 [White Balance]

    • Za podrobnosti si oglejte opis posamezne funkcije.
    Funkcija Reference
    FPS "Počasni in hitri posnetki"
    ISO/Gain "Nastavitev osnovne občutljivosti" in "Samodejno prilagajanje ojačitve" in "Ročno prilagajanje ojačitve" v poglavju "Prilagajanje ojačitve"
    Exposure Index "Nastavitev osnovne občutljivosti", "Spreminjanje porazdelitve temnih in svetlih območij v posneti sliki"
    Shutter "Samodejno prilagajanje zaklopa" in "Ročno prilagajanje zaklopa" v poglavju "Prilagajanje zaklopa"
    Iris "Samodejno prilagajanje zaslonke" in "Ročno prilagajanje zaslonke" v poglavju "Prilagajanje zaslonke"
    ND Filter "O filtru ND" v poglavju "Prilagajanje količine svetlobe (filter ND)"
    Scene File "Pregled videza" in druge teme v poglavju "Snemanje z želenim videzom"
    Base Look/LUT "Snemanje s prilagajanjem videza v postprodukciji"
    White Balance "Zaslon za nastavitev beline"

  5. Dodeljivi gumbi/plošča za nastavitev osnovne konfiguracije kamere

    Prikaže dodeljive gumbe med normalnim delovanjem. Pritisnite gumb "plošče za nastavitev kamere", da se prikažejo ustrezni elementi nastavitev. Pritisnite gumb [X] ali ponovno pritisnite gumb plošče za nastavitev kamere, da se vrnete na prikaz dodeljivih gumbov.

    • Za podrobnosti o dodeljivih gumbih si oglejte razdelek "Dodeljivi gumbi".
    • Za podrobnosti o plošči za nastavitev osnovne konfiguracije kamere si oglejte opis posamezne funkcije.

  6. Nadzorna plošča za okvirjanje/nadzorna plošča grafičnega uporabniškega vmesnika

    Med nadzorno ploščo za okvirjanje in nadzorno ploščo grafičnega uporabniškega vmesnika lahko preklapljate z zavihki na vrhu.

    Nadzorno ploščo za okvirjanje uporabljajte za prilagajanje okvirjanja. Pritisnite zavihek [Pan-Tilt-Zoom], da prikažete nadzorno ploščo za okvirjanje.

    • Za podrobnosti o delovanju si oglejte razdelek "Prilagajanje okvirjanja".

    Namig

    • Nadzorna plošča za okvirjanje je kot na spodnji sliki prikazana s kontrolno palico, ko je onemogočeno delovanje obračanja/nagibanja in je potrebna inicializacija obračanja/nagibanja.
      • Ko je delovanje obračanja/nagibanja zaklenjeno z ročico za zaklepanje obračanja/nagibanja

      • Ko delovanje obračanja/nagibanja ni inicializirano

      • Ko je treba ponastaviti delovanje obračanja/nagibanja

      • Ko je delovanje obračanja/nagibanja onemogočeno

    • Ko obračanje/nagibanje ni inicializirano ali ga je treba ponastaviti, lahko s pritiskom na sporočilo, ki je prikazano pod kontrolno palico, hitro dostopate do gumba [Pan-Tilt Reset].

    Nadzorno ploščo grafičnega uporabniškega vmesnika uporabljajte za upravljanje menija kamere, predvajanja posnetkov in drugih funkcij. Pritisnite zavihek [Cam GUI] za prikaz nadzorne plošče grafičnega uporabniškega vmesnika.

    • Za podrobnosti o delovanju si oglejte razdelka "Upravljanje menija kamere" in "Predvajanje posnetkov in druge funkcije s posnetki".

  7. Nadzorna plošča kamere

    Uporablja se za konfiguriranje funkcij, ki so potrebne za upravljanje kamere.

    Z zavihki na vrhu lahko preklapljate med zasloni, ki jih želite prikazati.

    • Za podrobnosti si oglejte opis posamezne funkcije.

    Zavihek (glavni zaslon)

    Prikaže elemente nastavitev za pogosto uporabljene funkcije.

    Funkcije zgornjega in spodnjega drsnika spremenite tako, da pritisnete gumb [ˇ] in izberete funkcijo s prikazanega seznama. Izberete lahko naslednje funkcije.

    • ND Filter
    • Iris
    • ISO*
    • Gain*
    • Exposure Index*
    • AE Level
    • Zoom Speed
    • Pan-Tilt Speed

    *Prikazano glede na nastavitve menija.

    Zavihek (ostrenje)

    Prikaže elemente nastavitev, ki so povezani z ostrenjem.

    Zavihek (zvok)

    Prikaže elemente nastavitev, ki so povezani z zvokom.

    Zavihek (pretočno predvajanje)

    Prikaže elemente nastavitev, ki so povezani s pretočnim predvajanjem.

    Prikazani elementi se razlikujejo glede na nastavitev formata pretočnega predvajanja.

    Ko je nastavljena možnost [SRT-Caller], lahko pretočno predvajanje zaženete/ustavite na tem zaslonu.

    • Za podrobnosti si oglejte razdelek "O pretočnem predvajanju" in druge teme v poglavju "Konfiguriranje pretočnega predvajanja".

    Zavihek (drugo)

    Prikaže elemente nastavitev, ki so povezani z drugimi funkcijami.
