Namestitev na strop

Ta tema opisuje postopek namestitve enote na strop s stropnim nosilcem (CIB-PCM1 (izbirno)).

  • Če želite enoto namestiti na strop, se obrnite na usposobljenega strokovnjaka.
  • Pri namestitvi na strop se prepričajte, da lahko namestitvena površina in material (brez dodatne opreme) preneseta 200 kg ali več, ter namestite enoto, kot je opisano v tem vodniku za pomoč. Če namestitev ni dovolj trdna, lahko enota pade in povzroči hude poškodbe.
  • Na stropni nosilec CIB-PCM1 (izbirno) pritrdite priloženo jekleno vrv za preprečevanje padca in tako zaščitite enoto pred padcem.
  • Ko je enota nameščena na strop, enkrat na leto preverite, da namestitev ni zrahljana. Interval med pregledi skrajšajte glede na pogoje uporabe.

Opombe o namestitvi

  • Za zaščito objektiva in priključnega bloka za objektiv na enoti zagotovite, da bosta pokrova objektiva in enote nameščena, dokler ne pritrdite objektiva.
  • Da preprečite okvaro objektiva, med delom ne držite delov objektiva.
  • Da preprečite okvaro enote, med delom ne držite glave kamere.
  1. Preverite pripomočke in prostor za namestitev na strop.

    Komplet stropnega nosilca CIB-PCM1 (izbirno)

    Preden začnete, se prepričajte, da imate naslednje dele.

    • Nosilec ohišja (1)
    • Stropni nosilec (1)
    • Pokrovček gumba za sprostitev objektiva (1)
    • Jeklena vrv za preprečevanje padca (1)
    • Vijaki +PSW M3×8 (9)
    • Vijak +PSW M4×8, izdelan iz nerjavnega jekla in namenjen za jekleno vrv za preprečevanje padca (1)

    Opomba

    • Jeklena vrv za preprečevanje padca je zasnovana tako, da podpira enoto, ko je obešena. Ne obremenjujte jo z nobeno drugo težo, razen s težo enote.

    Namestitveni prostor

    Pri določanju mesta in smeri namestitve upoštevajte naslednjo sliko, upoštevajte pa tudi prostor, ki je potreben za obračanje objektiva in kable oz. žice na zadnji strani enote.

    A: Razpon premikanja glave kamere (npr. SEL70200GM2 (s pritrjenim SEL20TC): Ø340)

    B: Stropni nosilec (odprtina na strani stropa (Ø60))

    C: Odprtina za poravnavo namestitve

    Opomba

    • Namestite na strop (npr. betonski) z zadostno trdnostjo.
    • Če želite enoto namestiti na strop z nezadostno trdnostjo, zagotovite ustrezno ojačitev.
    • Enoto namestite na stabilno mesto, ki ni izpostavljeno tresljajem. Mesta, ki so izpostavljena tresljajem, lahko povzročijo tresljaje na sliki.
    • Če morate enoto namestiti na nagnjeno površino, naj bo njen odklon od vodoravne lege največ ±15°, prav tako pa zagotovite, da enota ne bo padla.
    • Stran nasproti odprtine ? na stropnem nosilcu je smer snemanja (sprednja stran kamere).
  2. Potisnite ročico za zaklepanje obračanja/nagibanja v položaj UNLOCK, da odklenete obračanje/nagibanje in obrnete glavo kamere za 180° v smeri nagibanja.
  3. Potisnite ročico za zaklepanje obračanja/nagibanja v položaj LOCK, da zaklenete obračanje/nagibanje glave kamere.

    Za 180° obrnjena glava kamere

    Opomba

    • Če se obračanje/nagibanje glave kamere ne zaklene, ko je ročica za zaklepanje v položaju LOCK, ročno premaknite glavo kamere, dokler se ne zaklene v položaju.
  4. S šestimi priloženimi vijaki (M3×8) pritrdite nosilec ohišja na spodnji del enote.

    Uporabite priložene vijake. Če namesto priloženih vijakov uporabite druge vijake, lahko poškodujete notranjost enote.

  5. Pritrdite stropni nosilec na namestitveno ploščo (izbirno), nato pa ploščo pritrdite na strop.

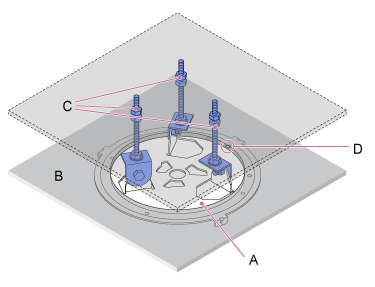

    A: Stropni nosilec

    B: Strop

    C: Namestitvena plošča

    D: Odprtina ?

    Pritrdite nosilec – glede na usmerjenost stropnega nosilca

    Upoštevajte, da se v primerjavi z običajno pokončno namestitvijo sprednja stran kamere pri namestitvi na strop nahaja na nasprotni strani stropnega nosilca. Pravilno namestitev izvedite v skladu s sliko, ki označuje smer namestitve.

    A: Spredaj za pokončno namestitev (usmeritev odprtine ?)

    B: Spredaj za namestitev na strop

    Opomba

    • Za material namestitvene površine je odgovorna stranka oz. kupec.
  6. Pritrdite jekleno vrv za preprečevanje padca na strop.

    A: Stropni nosilec

    B: Vijak s šestrobo glavo (M5, 3/16-palčni)

    C: Jeklena vrv (priložena)

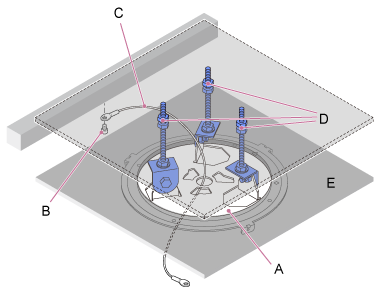

    D: Namestitvena plošča

    E: Strop

  7. Jekleno vrv za preprečevanje padca potegnite skozi odprtino na sredini stropnega nosilca in jo pritrdite na nosilec ohišja.

    Jekleno vrv za preprečevanje padca napeljite skozi kovinsko uho za jekleno vrv na nosilcu ohišja in jo s priloženim vijakom iz nerjavnega jekla (M4×8) varno pritrdite na nosilec.

    A: Priložena jeklena vrv

    B: Priložen vijak Phillips (M4×8)

    C: Kovinsko uho za jekleno vrv

    Uporabite priložen vijak. Če namesto priloženega vijaka uporabite drug vijak, lahko zmanjšate učinkovitost funkcije jeklene vrvi.

    Opomba

    • Priporočamo, da ena oseba drži enoto, kot je prikazano na naslednji sliki, medtem pa druga oseba namesti enoto.

    • Med namestitvijo enote ne držite glave kamere ali podpore za objektiv. V primeru padca enote obstaja nevarnost nastanka škode ali poškodb.
    • Ko izvajate ožičenje, pazite, da na električnih priključkih in kablih ne pride do kratkega stika zaradi jeklene vrvi za preprečevanje padca.
    • Nosilec lahko vzdrži obešeno obremenitev do 8,8 kg (vključno z objektivom). Pazite, da ne prekoračite največje pričakovane teže, saj lahko v nasprotnem primeru enota pade.
  8. Odprtino za vijak (A) na nosilcu ohišja poravnajte z odprtino ? (B) na stropnem nosilcu, vstavite enoto in jo obrnite za pribl. 60 stopinj v smeri urinega kazalca, dokler nista odprtina za vijak (A) in odprtina za vijak (C) poravnani.

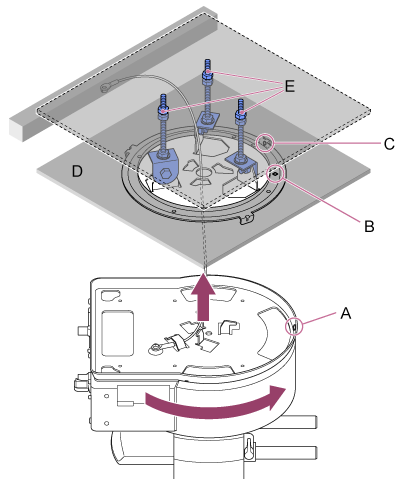

    A: Odprtina za vijak na nosilcu ohišja

    B: Odprtina za vijak na stropnem nosilcu (odprtina ?)

    C: Odprtina za vijak

    D: Strop

    E: Namestitvena plošča

  9. S tremi priloženimi vijaki za zaklep vrtenja (M3×8) pritrdite nosilec ohišja in stropni nosilec.

  10. Preverite stanje namestitve.

    Preverite predvsem naslednje elemente.

    • Pritrditveni vijaki so pravilno nameščeni.
    • Jeklena vrv za preprečevanje padca je pravilno pritrjena in ni zvita.
    • Enota je nameščena vodoravno (brez nagiba ali nihanja).
    • Enota se pri obračanju ne vrti prosto.

Nato pritrdite objektiv. Oglejte si razdelek "Namestitev objektiva" ter upoštevajte informacije v razdelkih "Previdnostni ukrepi pri namestitvi/odstranitvi objektiva", "Preverjanje stikal objektiva" in "Previdnostni ukrepi pri uporabi objektiva z zoomom".

Opomba

  • Ko je enota nameščena na strop, morate za pravilno upravljanje obračanja/nagibanja nastaviti možnost [Pan-Tilt] > [Direction] > [Ceiling] v spletnem meniju na [On].

  • Po namestitvi objektiva se prepričajte, da je objektiv varno pritrjen.

    Objektiv nima nobene zaščite pred padcem. Družba Sony ne prevzema odgovornosti za padec objektiva z enote.
