Namestitev objektiva
Ta tema opisuje postopek namestitve objektiva serije E ali objektiva serije A.
Opomba
- Pri uporabi objektiva serije A se zaslonka nastavlja ročno in ostrenje je nastavljeno na ročno ostrenje.
-

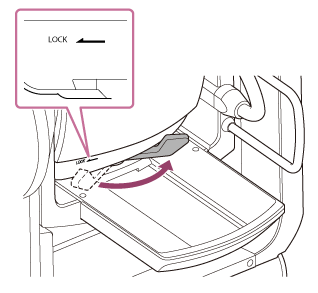

Potisnite ročico za zaklepanje obračanja/nagibanja v položaj LOCK, da zaklenete obračanje/nagibanje glave kamere.
Opomba
- Če se obračanje/nagibanje glave kamere ne zaklene, ko je ročica za zaklepanje v položaju LOCK, ročno premaknite glavo kamere, dokler se ne zaklene v položaju.
-
Zavrtite oprijemalno ročico pritrditvenega vijaka podstavka podpore za objektiv v nasprotni smeri urinega kazalca, da sprostite zaklep, nato premaknite pritrditveni vijak podstavka podpore za objektiv v položaj, ki ne ovira objektiva.
A: Pravilno
B: Nepravilno
-
Zavrtite ročico za zaklepanje glave kamere v smeri puščice, da odklenete glavo kamere.
Opomba
- Dokler ni glava kamere ponovno zaklenjena, obstaja nevarnost, da se glava kamere premakne pod lastno težo. Med izvajanjem opravila glavo kamere podprite z roko.
-
Potisnite glavo kamere v skrajni sprednji položaj.
-
Zavrtite ročico za zaklepanje glave kamere v smeri puščice, da zaklenete glavo kamere.
-
Snemite pokrova z enote in objektiva.
-
Poravnajte (belo) oznako za namestitev objektiva z enoto, previdno vstavite objektiv v glavo kamere, nato pa obrnite objektiv v smeri urinega kazalca, dokler ne zaskoči v zaklenjenem položaju.
A: Namestitvene oznake (bele barve)
Opomba
- Za uporabo objektiva serije A namestite adapter z nastavkom za objektiv (možnost) na enoto in nato namestite objektiv serije A.
-
Zavrtite ročico za zaklepanje glave kamere v smeri puščice, da odklenete glavo kamere.
Opomba
- Dokler ni glava kamere ponovno zaklenjena, obstaja nevarnost, da se glava kamere premakne pod lastno težo. Med izvajanjem opravila glavo kamere podprite z roko.
-
Ohranite ravnovesje glave kamere naprej/nazaj, tako da je drsni podstavek vodoraven.
Če uporabljate enega od naslednjih objektivov, lahko enoto in objektiv grobo uravnovesite s pomočjo merila na drsnem podstavku.
Položaj na merilu Ime objektiva 0,5 SEL70200GM (s pritrjenim SEL20TC) 1,7 SEL70200GM 2,0 SEL70200GM2 (s pritrjenim SEL20TC) 3,0 SELP28135G, SEL70200GM2 3,5 SELP18110G 3,6 SELC1635G 4,3 SEL70200G 5,0 ali višji SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G Opomba
- Za zagotovitev grobega ravnovesja uporabite merilo na drsnem podstavku.
- Med nameščanjem objektiva ustrezno prilagodite ravnovesje, da se enota ne bo nagibala naprej in nazaj.
- Prilagodite ravnovesje na vodoravni površini.
-
Zavrtite ročico za zaklepanje glave kamere v smeri puščice, da zaklenete glavo kamere.
-
Zavrtite oprijemalni ročici podpore za objektiv v nasprotni smeri urinega kazalca, da sprostite podporo za objektiv.
A: Oprijemalna ročica za podporno palico objektiva (2 mesti)
B: Podpora za objektiv
-
Premaknite podporo za objektiv, tako da je podstavek podpore za objektiv poravnan s pritrditvenim vijakom podstavka podpore za objektiv, nato pa zavrtite vijak v smeri urinega kazalca, da pritrdite podstavek podpore za objektiv.
Opomba
- Prepričajte se, da je podstavek podpore za objektiv pravokoten na pritrditveni vijak podstavka podpore za objektiv, in ga zategnite.
-
Zavrtite oprijemalno ročico pritrditvenega vijaka podstavka podpore za objektiv v smeri urinega kazalca, da blokirate pritrditveni vijak podstavka podpore za objektiv.
A: Pritrditveni vijak podstavka podpore za objektiv
B: Odprtina za pritrditveni vijak
C: Oprijemalna ročica pritrditvenega vijaka podstavka podpore za objektiv
Namig
- Če je oprijemalna ročica v položaju, ki otežuje njeno vrtenje, sprostite oprijemalno ročico in jo zavrtite v položaj, ki bo olajšal upravljanje. Ko ste dosegli želen položaj, zaprite oprijemalno ročico.
A: Oprijemalna ročica pritrditvenega vijaka podstavka podpore za objektiv
B: Oprijemalna ročica za podporno palico objektiva
-
Zavrtite oprijemalni ročici za podporni palici objektiva v smeri urinega kazalca, da blokirate podporo za objektiv.
-
Prepričajte se, da sta obe ročici zategnjeni in ne zrahljani, da je objektiv pravilno pritrjen in da so stikala objektiva pravilno nastavljena.
- Če je ročica zrahljana ali pa objektiv ni pravilno pritrjen, lahko objektiv pade in se poškoduje.
- Če uporabljate objektiv serije E z motoriziranim zoomom, morate ločeno umeriti tudi objektiv, da natančno obnovite položaje zooma, ki so v kameri shranjeni kot prednastavljeni položaji. Za podrobnosti si oglejte razdelek "Umerjanje objektiva serije E".
