屏幕通用区域的结构

此主题介绍屏幕通用区域的结构。

  1. 摄像机名称

    显示摄像机的名称。

    可以在Web菜单中使用[网络] > [摄像机名称]更改名称。

    背景色会根据外部指示灯信号改变。

  2. 电源开关

    开启本机时，开关菜单中的[开机]处会显示一个复选标记。

    按此电源开关，并在开关菜单中选择[待机]，可将本机的电源设为待机状态。

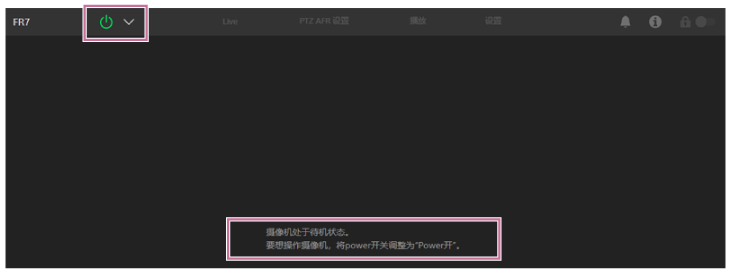

    在电源待机模式下，会出现以下屏幕。

    如需再次打开电源，请按下电源开关，然后在开关菜单中选择[开机]。

  3. 操作屏幕切换选项卡

    按下选项卡可显示对应的操作屏幕。

    [Live]选项卡：显示实时操作屏幕。

    [PTZ AFR 设置]选项卡：显示PTZ自动取景构图设置屏幕。

    [播放]选项卡：显示播放操作屏幕。

    [设置]选项卡：显示设置屏幕（Web菜单）。

  4. PoE++指示器，异常温度警告

    连接到PoE++来源时显示PoE++。如果出现温度异常的情况，则会显示（温度警告）标记。

  5. 通知标记

    当有新消息时，标记指示会发生如下变化：

    （通知打开）

    请根据摄像机图像面板中显示的消息采取必要操作。

    注意

    • 当在Web菜单中将[监看] > [输出显示] > [HDMI/Stream]设为[关]时，不会显示消息。设为[开]可检查消息内容。

  6. （摄像机状态）按钮

    按此按钮，在单独的屏幕上显示摄像机录制的图像/输出图像信号信息、镜头信息和镜头控制器（选件）。

    当收到镜头控制器（选件）相关通知时，指示将发生如下变化。

  7. 屏幕操作锁定开关

    （操作解锁）：将开关设置到左侧位置，可控制实时操作屏幕和播放操作屏幕上的操作。

    （操作锁定）：将开关设置到右侧位置，可锁定实时操作屏幕和播放操作屏幕上的操作，防止意外误操作。
