配置PTZ自动取景构图初始设置

本主题介绍如何配置PTZ自动取景构图初始设置。

  1. 按下[PTZ AFR 设置]选项卡。

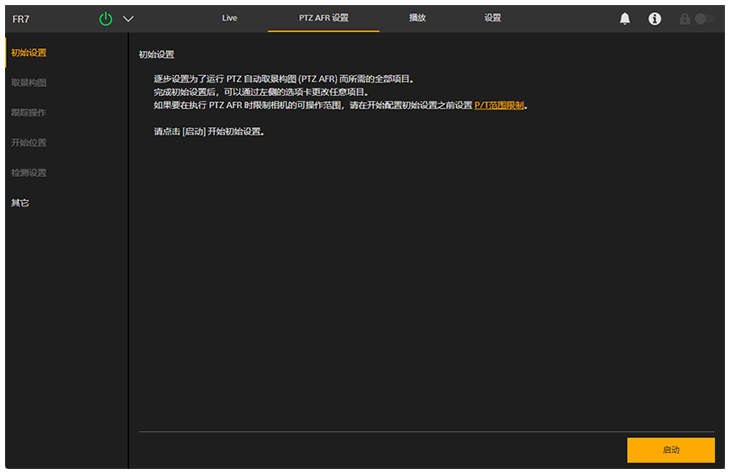

    随即会显示PTZ AFR设置屏幕的[初始设置]屏幕。

  2. 查看屏幕上的说明，然后按下[启动]按钮。

    提示

    • 仅当首次配置设置时，才会显示[启动]按钮。

    开始配置PTZ自动取景构图设置。

  3. 在[取景构图]屏幕上调整所需的PTZ自动取景构图。

    A：人体尺寸滑块

    B：构图调整面板

    C：构图框

    调整图像中人物的尺寸和位置。

    [前景留白效应]：根据脸部方向，设置构图中创造空白的效果强度。

    提示

    • 双击人体尺寸滑块左侧的图标，将把构图框设置为该图标的人物的尺寸（缩放比例）和位置。

    注意

    • 如果白色构图框与灰色区域重叠，则容易丢失对面移动的人物。
    • 如果在构图时人物较大，则容易丢失快速移动的人物。在这种情况下，让人物变得更小，并定位他们，以便有足够的空间移动。
  4. 完成配置后，按下[下一步]按钮。

    随即出现下一个设置屏幕。

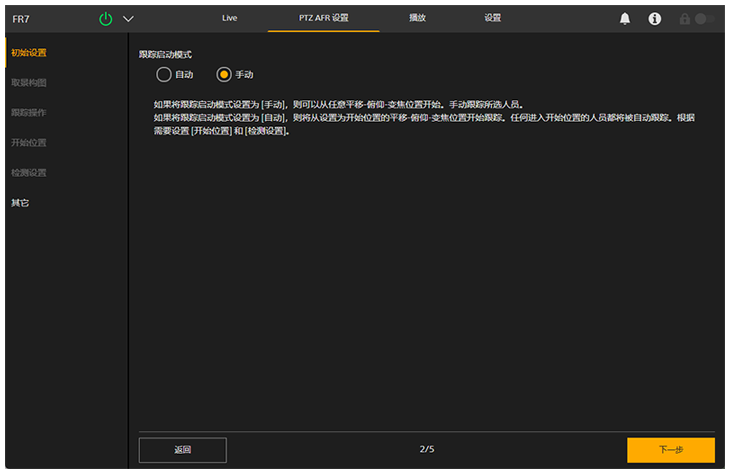

  5. 在[跟踪操作]屏幕上设置跟踪模式。

    设置跟踪启动模式。

    • [自动]：在此模式下，当人物进入为开始位置而配置的视野中的指定检测区域时，将自动开始跟踪人物（自动跟踪启动模式）。选择此设置时，需要在[开始位置]屏幕和[检测设置]上进行配置。
    • [手动]：在此模式下，直到您手动指定要跟踪的人物时，才会开始跟踪（手动跟踪启动模式）。
  6. 完成配置后，按下[下一步]按钮。

    随即出现下一个设置屏幕。

    • 选择[自动]时，转至步骤7。
    • 选择[手动]时，转至步骤11。
  7. 在[开始位置]屏幕上设置自动跟踪开始位置。

    配置PTZ自动取景构图处于自动跟踪启动模式时使用的开始位置。手动跟踪启动模式不需要此设置。

    按下实时操作屏幕上的（重新启动）按钮后，或者如果您跟踪的人物跟踪丢失，摄像机会返回开始位置。

    A：摄像机图像面板

    B：取景构图控制面板

    设置开始位置。

    • 使用取景构图控制面板设置开始位置，以便对摄像机图像进行平移、俯仰和变焦，同时在摄像机图像面板中监看摄像机图像。您可以使用滑块调整平移/俯仰和变焦的过渡速度。
    • 默认情况下，[通过移动来设置开始位置]按钮已禁止。初始配置完成后即可允许。按下此按钮可以移动到当前配置的开始位置。
    • 按[平移-俯仰重设]按钮，以重置平移/俯仰。当POWER指示灯和NETWORK指示灯同时闪烁时，或当取景构图控制面板中显示[执行平移-俯仰重设]时按此按钮。

    注意

    • 以下情况下需要重新配置。
      • 当镜头更改或[影像传感器扫描模式]设置更改时
      • 当[录制格式] > [视频格式]在清晰影像缩放操作期间从1920×1080更改为3840×2160时
      • 当[变焦类型]设置更改时
      • 当[S&Q Motion] > [帧速率]设为超过60fps的值时
      • 当[P/T范围限制]更改时
      • 当[P/T方向] > [方向] > [吊装]更改时
  8. 完成配置后，按下[下一步]按钮。

    随即出现下一个设置屏幕。

  9. 在[检测设置]屏幕上设置与自动跟踪启动相关的详细设置。

    手动跟踪启动模式不需要此设置。

    A：检测范围设置面板

    设置用于检测待跟踪目标人物的范围。

    • 在监看摄像机图像的同时，拖动检测范围设置面板中橙色框四个角上的圆圈，来设置跟踪范围。进入此范围的人将成为自动跟踪的目标。
    • 默认情况下，[通过移动来设置开始位置]按钮已禁止。初始配置完成后即可允许。按下此按钮可以移动到当前配置的开始位置。
    • [跟踪超时]：设置当检测到跟踪目标脸部丢失时返回开始位置的时间。设为0秒，可禁止超时功能（默认值：0秒）。这将设置摄像机自动停止跟踪脸部不可见的人员（例如背对着您的观众可能会错误地成为跟踪目标）并返回开始位置之前的时间。
    • [检测重启时间]：设置自动跟踪启动到自动重新启动之间的时间。设为0秒，可禁止自动重新启动功能（默认值：0秒）。如果想在拍摄时定期切换跟踪目标，而不是仅跟踪特定人员，可以设置时间来自动停止跟踪，然后自动重新启动。

    注意

    • 如果开始位置设置更改，则需要重新配置。
  10. 完成配置后，按下[下一步]按钮。

    随即出现下一个设置屏幕。

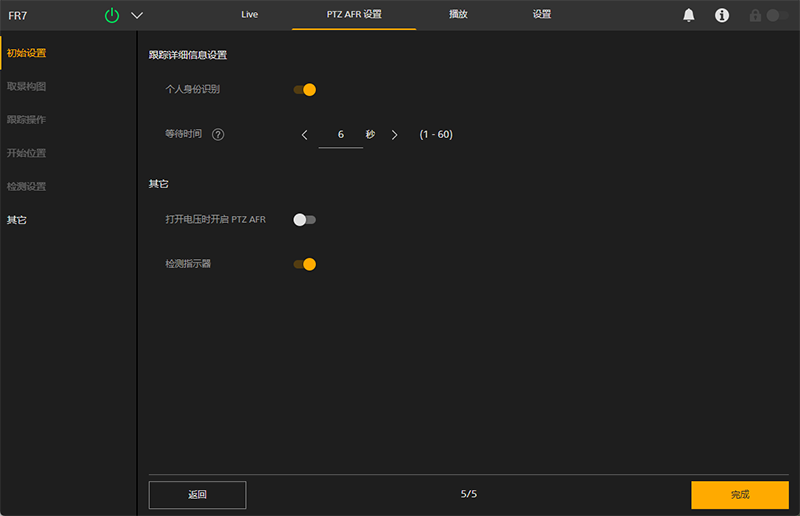

  11. 在[其它]屏幕上配置设置。

    根据需要，配置下列设置。

    • [个人身份识别]：设置到ON位置以正常运行。如果您希望摄像机始终自动跟踪某人但不识别其身份，请设置到OFF位置。
    • [等待时间]：设置当跟踪目标丢失时停止平移/俯仰/变焦操作并等待的时间。
    • [打开电压时开启 PTZ AFR]：设置到ON位置，以在本机开启时启动，且已允许PTZ自动取景构图。
    • [检测指示器]：设置到ON位置，将检测到的人脸周围的框显示为目标或自动跟踪候选者。另外，还会显示开始位置的检测范围。
  12. 完成配置后，按下[完成]按钮。

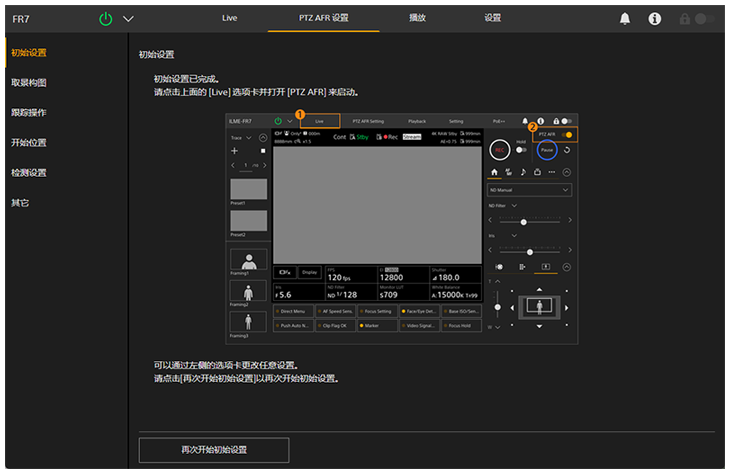

    随即出现以下完成屏幕。

    PTZ自动取景构图初始设置配置已完成。

完成初始设置后，可以从PTZ AFR设置屏幕左侧的项目单独打开每个页面。如有任何设置更改，请按下每个页面上的[OK]按钮来应用设置。
