Blockdiagram
Blockdiagrammen är relaterade till ljud och menyn [Ljud].

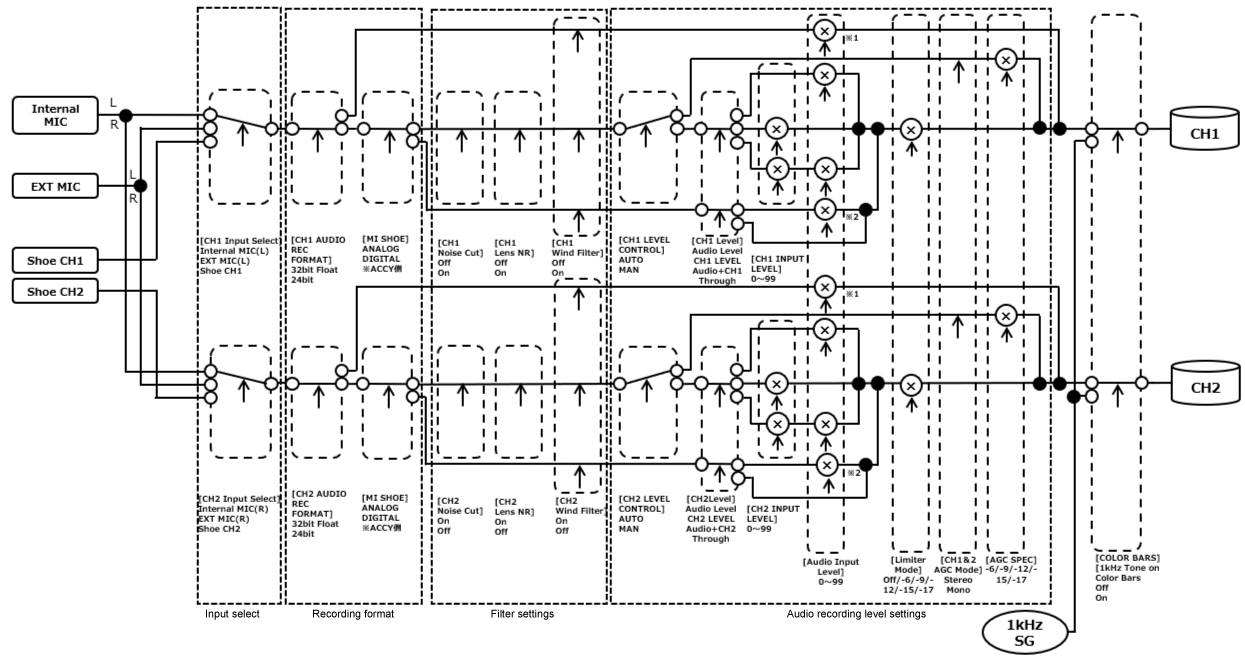

[Ljudingång] (CH1&CH2)
*1: Inaktiveras när XLR-adaptern är inställd på AUTO
*2: Inaktiveras när XLR-H2 och XLR-A4 inställd på AUTO
* Ställ in med [Ljud] – [Ljudingång] – [CH1-nivåkontroll] till [CH2-nivåkontroll] i menyn för ljudingång från en XLR-adapter.

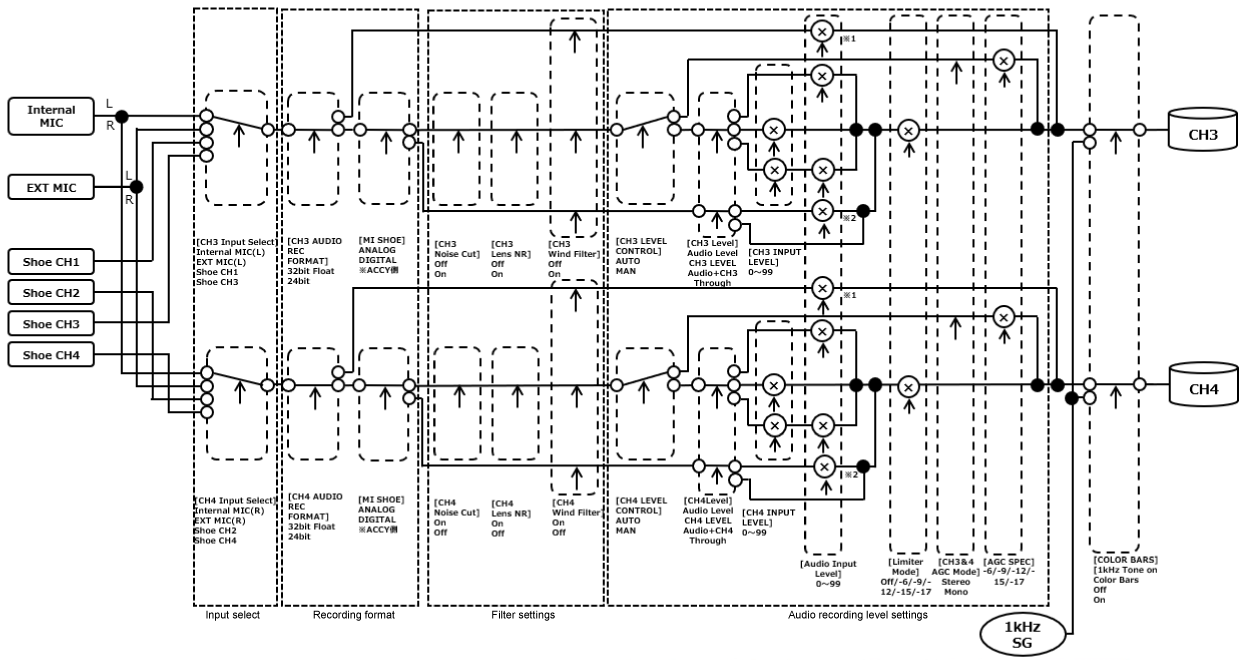

[Ljudingång] (CH3&CH4)
*1: Inaktiveras när XLR-adaptern är inställd på AUTO
*2: Inaktiveras när XLR-H2 och XLR-A4 inställd på AUTO
* Ställ in med [Ljud] – [Ljudingång] – [CH1-nivåkontroll] till [CH3-nivåkontroll] i menyn för ljudingång från en XLR-adapter.

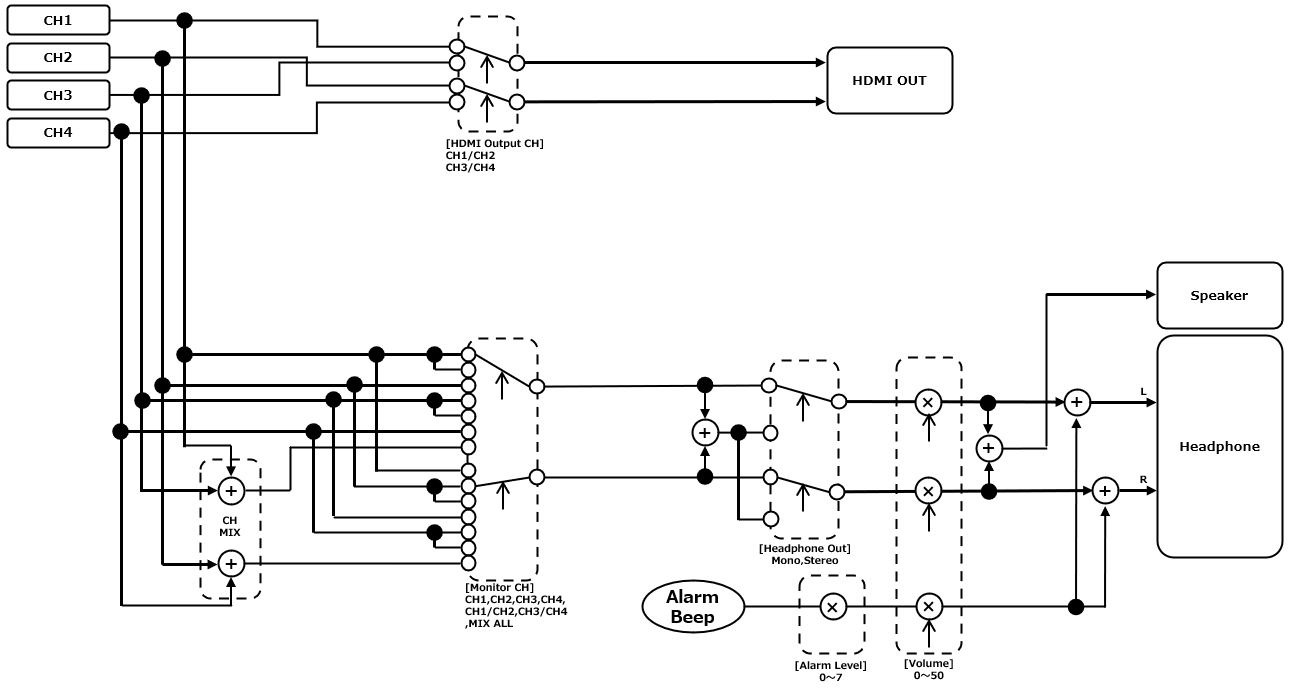

Blockdiagram (exempel på utdata)
