Menyskärm

Du kan kontrollera enhetens inställningar och status på menyskärmen.

Att visa menyn

  • Tryck på MENU-knappen.

Så här byter du menyskärmen

Välj ett alternativ (1 till 6) på skärmen för att visa motsvarande skärmbild.

När ett objekt är markerat kan du också växla mellan skärmarna genom att vrida multiväljaren eller multifunktionsratten åt vänster eller höger.

Om du trycker på punkt 6 på skärmen för den valda kategorin visas den fullständiga menyn för den valda kategorin.

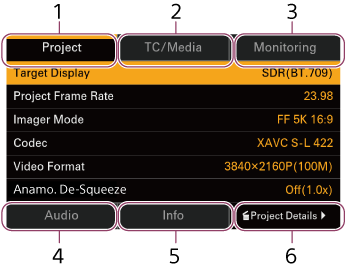

Illustration som visar namnen på menyalternativ 1 till 6 på menyskärmen.

Så här lämnar du menyn

  • Tryck på MENU-knappen.

Ändra en inställning

När menyn visas, tryck på multifunktionsratten eller multiväljaren för att aktivera valet av ett konfigureringsobjekt på skärmen.

Du kan även välja föremål direkt med pekfunktion.

[Projekt]-kategori

Används för att ställa in och kontrollera grundinställningar och inspelningsformat.

Visat objekt Beskrivning Motsvaranr objekt i den fullständiga menyn
[Målvisning] Ställer in videostandarden för inspelning/utmatning i filmningsläget [Anpassa]. [Grundinställning] – [Målvisning]
[Färgrymd för inmatning] Ställer in färgskalan. [Grundinställning] – [Cine EI/Flexibel ISO-inst.] – [Färgrymd för inmatning]
[Projektets bildhastighet] Väljer projektets bildfrekvens. [Inspelningsformat] – [Projektets bildhastighet]
[Bildsensorläge] Ställer in den faktiska bildstorleken. [Inspelningsformat] – [Bildsensorläge]
[Kodec] Ställer in codec. [Inspelningsformat] – [Kodec]
[Videoformat] Ställer in inspelningsformat. [Inspelningsformat] – [Videoformat]
[Anamorfisk avkompr.] Ställer in dekomprimeringsförhållandet för den bild som visas på det angivna utgångssystemet när du filmar med en anamorfisk lins. [Anamorfisk avkompr.] – [Förhållande]

[TC/media]-kategori

Används för att ställa in och kontrollera tidskodsvärdet och TC-formatet.

Visat objekt Beskrivning Motsvaranr objekt i den fullständiga menyn
[TC-läge/Kör] Ställer in tidskodens körningsläge. [Tidkod] – [Läge] / [Kör]
[TC-visning] Växlar visningen av tidsdata. [TC-visning] – [Visning av tidsdata]
[TC-inställning] Ställer in tidskoden till ett slumpmässigt värde. Återställer tidskoden till 00:00:00:00. Ställer in tidkodsformat. [Tidkod] – [Manuell inställning] / [Återställ] / [TC-format]
[Kamera-ID] Ställer in det kamera-ID som används när klippnamnen genereras. [Klippnamnformat] – [Kamera-ID]
[Reelnummer] Ställer in sifferdelen för [Reelnummer] som används när klippnamnen genereras. [Klippnamnformat] – [Reelnummer]
[Kameraposition] Ställer in prefixet för bildnummer som används vid skapandet av klippnamn. [Klippnamnformat] – [Kameraposition]
[Klippnamn] Visar titeldelen av klippets namn när [Automatisk namngivning] är inställd på [Titel]. [Klippnamnformat] – [Titelnamninställningar]
[Formatera media] Formaterar minneskortet i kortöppning A eller B. [Formatera media] – [Media(A)] / [Media(B)]

[Övervakning]-kategori

Används för att ställa in och kontrollera signalformat, skärmdisplay och status för marköröverlägg på de externa utgångarna för HDMI, LCD-skärm och sökare.

Visat objekt Beskrivning Motsvaranr objekt i den fullständiga menyn
[LCD/VF] [Ramlinje] Väljer vilken bildram som ska visas överlagrad på LCD-skärmen och i sökaren. [Ramlinje]
[HDMI] [Utgångsformat] Ställer in upplösningen för HDMI-utgången. [Utgångsformat]
[Visning info.] Slår på/av HDMI-skärmens bildutgång. [Utgångsvisning]
[Ramlinje] Väljer vilken information som ska visas överlagrat på HDMI-utgången. [Ramlinje]
[IP] [Utgångsformat] Visar upplösningen för strömningen. [Strömning] – [RTMP/RTMPS 1] till [RTMP/RTMPS 3] – [Upplösning]
[Strömning] – [SRT-Caller 1] till [SRT-Caller 3] – [Upplösning]
[Visning info.] Visar status för den information som visas överlagrad på strömningsutgången ([Av] (fast)). –
[Ramlinje] Visar status för bildrutor etc. som visas överlagrade i strömningsutgången ([Av] (fast)). –

[Ljud]-kategori

Används för att ställa in och kontrollera ljudkällor, ljudnivåer och andra inställningar.

Visat objekt Beskrivning Motsvaranr objekt i den fullständiga menyn
Ingångar [CH1-nivåkontroll] till [CH4-nivåkontroll] Ställer in automatisk justering till på/av. [Ljudingång] – [CH1-nivåkontroll] till [CH4-nivåkontroll]
[CH1-ingångsnivå] till [CH4-ingångsnivå] Justerar ingångsnivån för inspelningskanalerna. [Ljudingång] – [CH1-ingångsnivå] till [CH4-ingångsnivå]
[Ljudinspelningsformat] (CH1 till CH4) Visar ljudinspelningsformatet. [Ljudinspelningsformat] – [Ljudinspelningsformat]
[32bit float WAV-ins.] (CH1 till CH4) Visar inspelningsstatus för ljuddata för 32-bitars flyttal. [32bit float WAV-ins.] – [Inställning]
[Välj CH1-ingång] till [Välj CH4-ingång] Byter ingångskälla. [Ljudingång] – [Välj CH1-ingång] till [Välj CH4-ingång]
[CH1-vindfilter] till [CH4-vindfilter] Ställer in filtret för reducering av vindbrus i mikrofonen. [Ljudingång] – [CH1-filter] till [CH4-filter] – [Vindfilter]
[Brusminskningsfilter] (CH1 till CH4) Ställer in brusreducering. [Ljudingång] – [CH1-filter] till [CH4-filter] – [Brusminskningsfilter]
[Ljudingångsnivå] Ställer in ljudingångsnivå. [Ljudingång] – [Ljudingångsnivå]
Utgångar [CH HDMI-utgång] Ställer in vilken kombination av ljudkanaler som ska matas ut, enbart via HDMI eller via både HDMI och strömning. [Ljudutgång] – [CH HDMI-utgång]
[Volym] Ställ in ljudnivån för hörlursuttaget och den inbyggda högtalaren. [Ljudutgång] – [Volym]
[Monitor CH] Ställer in vilken ljudkanal som ska skickas till hörlursuttaget och den inbyggda högtalaren. [Ljudutgång] – [Monitor CH]

[Information]-kategori

Används för att kontrollera enhetens, mediets och batteriets status.

Nr. Sida Beskrivning
1 [Kamerastatus] Visar varnings- och felmeddelanden. När det inte finns några meddelanden visas ”Alla system är OK” högst upp på skärmen.
2 [Fast programvara] Visar enhetens serienummer och firmwareversion.
3 [System]

Visar följande systeminformation.

  • Ställ in datum och tid
  • Sensorndetektorns temperatur
  • Timräknare
4 [Batteri]

Visar följande batteriinformation.

  • Batterityp
  • Återstående batterikapacitet
  • Batteristatus
  • Batteriversion
  • Tillverkningsdatum
  • USB-port för strömförsörjning
  • Typ av strömförsörjning
5 [Media] Visar återstående lagringsutrymme, återstående inspelningstid samt information om minneskortens livslängd.
6 [Objektiv]

Visar följande information om den monterade linsen.

  • Linsens modellnamn
  • Linsens serienummer
  • Bländarens F-nummer
  • Brännvidd
  • Fokusavstånd
  • Fältdjup

OBS!

  • Det fokusavstånd som visas på skärmen är ett ungefärligt värde.
