XLR-adapterhandtag (endast ILME-FX5)

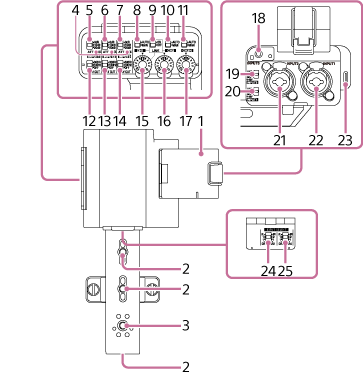

Illustration av XLR-adapterhandtaget. Bilden visar handtaget monterat på kameran, med den del som fästs vid kameran vänd framåt. Delarna 2, 3, 2 (2 ställen) 24 och 25 sitter på framsidan, nedifrån och upp. Del 1 längst fram till höger är mikrofonhållaren. Delarna 18 till 23 sitter moturs på översidan från vänster. Delarna 5 till 11 sitter på översidan av reglagen på vänster sida, från vänster till höger. Delarna 12 till 17 sitter på undersidan av reglagen på vänster sida, från vänster till höger. Del 4 (flera platser) sitter mellan de två raderna med reglage.

  1. Mikrofonhållare

  2. Skruvhål för tillbehörsfästning

    Kompatibel med 1/4-20 UNC-skruvar (längd på 8,0 mm eller kortare).

  3. Tillbehörssko/Skruvhål för tillbehörsfästning

    Kompatibel med 1/4-20 UNC-skruvar (längd på 7,5 mm eller kortare).

  4. OL-lampa (överbelastning)

    Lyser när det finns ett högt ljudsignal som skulle kunna orsaka analog klippning. Justera ingångsnivån med hjälp av ATT-omkopplaren på den anslutna enheten eller på adapterhandtaget, så att ljudnivån ligger inom det intervall där lampan inte tänds.

  5. ATT (INPUT1)-omkopplare

    Säller in referensnivå för ingångssignal för INPUT1-kontakten. Aktiveras när omkopplaren INPUT1 (LINE/MIC/MIC+48V) är inställd på läget ”MIC” eller ”MIC+48V”.

  6. ATT (INPUT2)-omkopplare

    Säller in referensnivå för ingångssignal för INPUT2-kontakten. Aktiveras när omkopplaren INPUT2 (LINE/MIC/MIC+48V) är inställd på läget ”MIC” eller ”MIC+48V”.

  7. ATT (INPUT3)-omkopplare

    Säller in referensnivå för ingångssignal för INPUT3-kontakten.

  8. AUTO/MAN (CH1)-omkopplare

    Väljer inställningsmetod (automatisk/manuell) för ljudnivån som matas ut till CH1.

  9. LINK-omkopplare

    När både LINK-omkopplaren är inställd på läget ”ON” och AUTO/MAN (CH1)-omkopplaren är inställd på läget ”MAN”, kan du justera ljudinspelningsnivån för både CH1 och CH2 med hjälp av AUDIO LEVEL (CH1)-reglaget.

    När omkopplaren AUTO/MAN (CH1) är inställd på läget ”AUTO” ställs även CH2 in på ”AUTO”, men detta i sig innebär inte att ljudinspelningsnivån för både CH1 och CH2 kopplas samman. För att länka kanalerna, ställ in [Ljud] – [ Ljudingång] – [CH1&2 AGC-läge] eller [CH3&4 AGC-läge] till [Stereo] i den fullständiga menyn.

  10. AUTO/MAN (CH2)-brytare

    Väljer inställningsmetod (automatisk/manuell) för ljudnivån som matas ut till CH2.

  11. AUTO/MAN (CH3/4)-brytare

    Väljer inställningsmetod (automatisk/manuell) för ljudnivån som matas ut till CH3 och CH4.

  12. LOW CUT (INPUT1)-omkopplare

    Dämpar lågfrekvenskomponenterna i ljudsignalen från INPUT1-uttaget, vilket minskar onödigt brus.

    Aktiveras när omkopplaren INPUT1 (LINE/MIC/MIC+48V) är inställd på läget ”MIC” eller ”MIC+48V”.

  13. LOW CUT (INPUT2)-omkopplare

    Dämpar lågfrekvenskomponenterna i ljudsignalen från INPUT2-uttaget, vilket minskar onödigt brus.

    Aktiveras när omkopplaren INPUT2 (LINE/MIC/MIC+48V) är inställd på läget ”MIC” eller ”MIC+48V”.

  14. LOW CUT (INPUT3)-omkopplare

    Dämpar lågfrekvenskomponenterna i ljudsignalen från INPUT3-uttaget, vilket minskar onödigt brus.

  15. AUDIO LEVEL (CH1)-ratt

    Justerar ljudnivån för utsignalen till CH1.

  16. AUDIO LEVEL (CH2)-ratt

    Justerar ljudnivån för utsignalen till CH2.

  17. AUDIO LEVEL (CH3/4)-ratt

    Justerar ljudnivån för utsignalen till CH3 och CH4.

  18. INPUT3-kontakt (Ø3,5 mm minikontakt, kompatibel med strömförsörjning via kontakten)

  19. INPUT2 (LINE/MIC/MIC+48V)-omkopplare

    Ändrar typen av enhet som är ansluten till INPUT2-uttaget.

  20. INPUT1 (LINE/MIC/MIC+48V)-omkopplare

    Ändrar typen av enhet som är ansluten till INPUT1-uttaget.

  21. INPUT2-uttag (typ XLR/TRS*, 3-polig, honkontakt, kompatibel med +48 V fantommatning)

    *3-poligt uttag (spets: strömförande, ring: strömfri, hylsa: jord)

  22. INPUT1-uttag (typ XLR/TRS*, 3-polig, honkontakt, kompatibel med +48 V fantommatning)

    *3-poligt uttag (spets: strömförande, ring: strömfri, hylsa: jord)

  23. USB Type-C-kontakter

    Anslutning som används för att uppdatera firmware i XLR-adapterhandtaget.

    OBS!

    • USB-ljudutgång stöds inte. USB-strömförsörjning (inklusive USB PD) stöds inte.

  24. INPUT SELECT (CH1/CH2)-omkopplare

    Ställer in ingångskanalerna (CH1/CH2) till multigränssnittskon.

  25. INPUT SELECT (CH3/CH4)-omkopplare

    Ställer in ingångskanalerna (CH3/CH4) till multigränssnittskon.
