Parçaların konumu ve işlevi

Mikrofonlu kulaklık

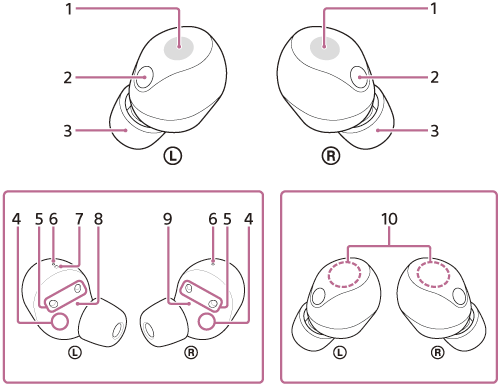

Mikrofonlu kulaklığın her bir parçasını gösteren resim

  1. Dokunmatik sensörler (sol, sağ)

  2. Mikrofonlar (sol, sağ)

    Sesinizi (telefonda konuşurken veya Speak-to-Chat modunda) ve gürültüyü (gürültü engelleme işlevi/Ortam Sesi Modu kullanılırken) alır.

  3. Kulak içi kulaklık uçları (sol, sağ)

  4. Kızılötesi sensörler (sol, sağ)

  5. Şarj bağlantı noktaları (sol, sağ)

  6. Hava delikleri (sol, sağ)

  7. Dokunmatik nokta

    Sol mikrofonlu kulaklık biriminde bir dokunmatik nokta bulunur.

  8. (sol) işareti

  9. (sağ) işareti

  10. Dahili antenler (sol, sağ)


Şarj kılıfı

Şarj kılıfının her bir parçasını gösteren resim

  1. Kapak

  2. Şarj bağlantı noktaları (sol, sağ)

  3. Gösterge (yeşil/turuncu/mavi)

    Mikrofonlu kulaklık birimlerinin ve şarj kılıfının kalan pil ömrünü, şarj durumunu veya eşleştirme modunun durumunu gösterir.

  4. USB Type-C bağlantı noktası

    Hem mikrofonlu kulaklığı hem de şarj kılıfını aynı anda şarj etmek için ürünle birlikte verilen USB Type-C kabloyu kullanarak şarj kılıfını bir bilgisayara veya piyasada bulunan bir USB AC adaptörü aracılığıyla bir AC prize bağlayın.

  5. Eşleştirme/sıfırlama/başlangıç durumuna döndürme düğmesi

    Eşleştirme moduna girerken, mikrofonlu kulaklık sıfırlanırken veya başlangıç durumuna getirilirken kullanılır.

  6. Qi şarjı için temas yüzeyi
