Emplacement et fonctions des pièces

Casque

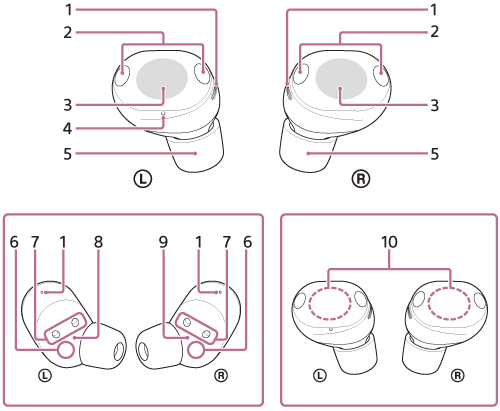

3 est la partie plate des unités de casque gauche et droite. 10 est intégré à chaque unité de casque. Les points 1 et 2 sont situés à proximité du point 3. 6, 7, 8 et 9 sont visibles lorsque l'oreillette est placée sur une surface avec les embouts (5) dirigés vers vous. 4 se trouve sur l'unité gauche du casque.

  1. Trous d’aération (gauche, droit)

  2. Micros (gauche, droit)

    Capture le son de votre voix pendant les appels téléphoniques ou en mode Parler pour discuter et capte les bruits lorsque vous utilisez la fonction de réduction des bruits ou le mode Ambient Sound (son ambiant).

  3. Capteurs tactiles (gauche, droit)

  4. Point tactile

    Un point tactile se trouve sur le côté gauche de l'unité du casque.

  5. Embouts d’écouteurs (gauche, droit)

  6. Capteurs infrarouges (gauche, droit)

  7. Ports de chargement (gauche, droit)

  8. Repère (gauche)

  9. Repère (droit)

  10. Antennes intégrées (gauche, droite)

    Une antenne Bluetooth est intégrée dans les unités gauche et droite de l'oreillette.


Étui de recharge

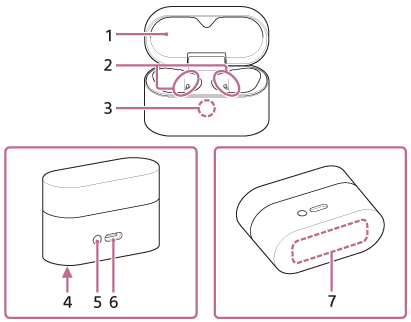

3 est visible le plus près de vous lorsque le couvercle de l'étui de chargement (1) est ouvert et placé sur une surface face à vous. 2 se trouve à l'intérieur de l'étui de chargement. 5 et 6 sont situés à l'arrière de l'étui de chargement. 4 et 7 sont situés sur le fond de l'étui de chargement.

  1. Couvercle de la mallette de chargement

  2. Ports de chargement (gauche, droit)

  3. Indicateur (bleu/orange/vert)

    Indique la charge restante de la batterie des unités de l'oreillette et de l'étui de chargement, l'état du chargement ou l'état du mode d'appairage.

  4. Numéro de série

    Emplacement sur la partie inférieure de l’étui de recharge.

  5. Touche de pairage/réinitialisation/initialisation

    Utilisée pour entrer en mode de pairage, réinitialiser ou initialiser le casque.

  6. Port USB Type-C

    Chargez à la fois le casque et l'étui de chargement à l'aide de l'une des méthodes suivantes avec le câble USB Type-C fourni.

    • Connecter l'étui de chargement à un ordinateur
    • Branchez l'étui de chargement sur une prise secteur à l'aide d'un adaptateur secteur USB disponible dans le commerce.

  7. Surface de contact pour la charge Qi

TP1002090506
