Екранно показване

По време на снимане (запис/готовност) и възпроизвеждане състоянието и настройките на устройството са насложени върху изображението.

Можете да покажете/скриете информацията с помощта на бутона DISPLAY. Дори когато е скрит, дисплеят ще се изведе при извършване на операции в директното меню.

Можете също да изберете да покажете/скриете всеки елемент самостоятелно.

Информация, показвана на екрана по време на снимане

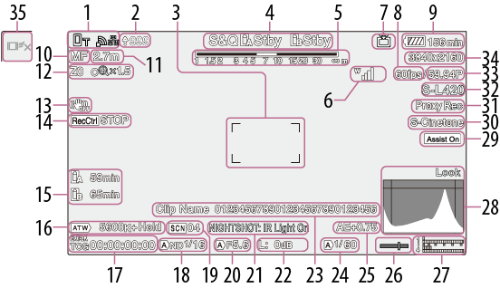

Екран за снимане

  1. Състояние на мрежата

    Показва състоянието на мрежовата връзка като икона.

  2. Напредък на качване/оставащи файлове

  3. Зона на фокус

    Показва зоната на фокус за автоматично фокусиране.

  4. Режим на запис на слот A/B/състояние на работа

    Display Значение
    Rec Запис
    Stby Запис в режим на готовност
  5. Дълбочина на полето

  6. Състояние на серия UWP-D

    Показва силата на сигнала на нивото на РЧ като икона, когато устройство от серия UWP-D е свързано към MI гнездото, конфигурирано за цифрово аудио прехвърляне.

  7. Състояние на поточно предаване

    За поточно предаване SRT се извежда и побитовата скорост ARC.

    Display Значение
    Поточното предаване предава състояние
    Превключване към предаване на състояние на поточното предаване
    Поточното предаване не предава състояние поради грешка
  8. Кадрова скорост на заснемане на забавен и бърз каданс
  9. Оставащ капацитет на батерията/DC IN напрежение

  10. Режим на фокус

    Display Значение
    Режим [Focus Hold] (Задържане на фокус)
    Режим MF
    Режим AF
    Режим на проследяващ AF в реално време
    AF с проследяване на обект (AF////)
    Икона за разпознаване на хора
    Икона на AF за разпознаване само на хора
    Икона за запаметено проследяване на лице
    Икона за AF на пауза1)

    1)Извежда се при работа с автофокус, когато работата на автофокуса не може да продължи и е временно спряна. Иконата се скрива, когато причината за спирането на работата на автофокуса бъде отстранена, и след това работата на автофокуса се възобновява.

  11. Позиция на фокуса

    Показва позицията на фокуса.

  12. Позиция на мащабиране

    Показва позицията на мащабиране в диапазона от 0 (широк ъгъл) до 99 (телефото).

    Дисплеят може да бъде променен на индикатор на лента.

    Следните елементи се добавят към дисплея, когато е активирано Clear Image Zoom (Мащабиране за чисто изображение).

    Display Значение
    Clear Image Zoom е включено
    Стойност на увеличението При използване на Clear Image Zoom
  13. Режим на стабилизиране на изображението

  14. Състояние на [Rec Control] (Управление на запис) на SDI изход/HDMI изход

    Показва състоянието на извеждане на изходния SDI/HDMI сигнал.

  15. Оставащ капацитет на носителя на запис

    Display Значение
    Състояние на поставяне/поставен ([Media(A)] (Носител (A)
    Състояние на поставяне/поставен ([Media(B)] (Носител (B)
    Състояние на поставяне/поставен ([Media(B)] (Носител (B)1)

    (Мига)    		 Състояние на поставяне (незаписваем) ([Media(B)] (Носител (B)1) 2)

    1)Само запис на прокси клип

    2)В началото на записването или по време на записа е възникнало предупреждение за грешка или за недостатъчен оставащ капацитет.

    Икона (Защитена) се появява, ако картата с памет е защитена от запис.

  16. Режим на баланса на бялото

    Display Значение
    Авто режим
    [Hold] (Задържане) Авто режимът е на пауза
    W:P Фабрично настроен режим
    W:A Режим на памет А
    W:B Режим на памет B

  17. Заключване към външен източник на времеви код/данни за времето

    Показва "EXT-LK", когато е заключен към времевия код на външно устройство.

  18. ND филтър

    Display Значение
    Авто режим
  19. Файл scene

  20. Ирис

    Показва позицията на диафрагмата (F стойност).

  21. Състояние [NIGHTSHOT]/Предупреждение за ниво на видео

  22. Усилване

    В режим на заснемане [Custom] (Персонализиран) извежда стойността на усилване или на ISO. В режим на заснемане на дневник показва стойността на ISO.

    Display Значение
    Авто режим
    H Фабрично настроен режим H
    M Фабрично настроен режим M
    L Фабрично настроен режим L
    Режим на временна настройка

  23. Име на клип

    Показва името на клипа, който се записва, или на следващия запис.

  24. Затвор
  25. AE режим/ниво на AE

  26. Нивелир

    Показва хоризонталното ниво със стъпки от ± 1° до ± 15°.

  27. Измервател на нивото на аудиото

    Показва нивото на звука на CH1 до CH4.

  28. Монитор за видео сигнал

    Показва форма на вълната, векторскоп и хистограма.

    Оранжевата линия показва зададената стойност на нивото на зебра.

    В режим на заснемане на дневник състоянието на прилагане на LUT спрямо целта на монитора се извежда над дисплея. Когато е избрано [LUT Off] (LUT изключено), се извежда цветовата гама. Когато е избрано [LUT On] (LUT включено), се извежда "Look" (Изглед) независимо от приложения вид LUT.

  29. Gamma Display Assist/Основен изглед

    В режим на заснемане [Custom] (Персонализиран) извежда състоянието на подпомагане на извеждането на гама. Функцията за подпомагане на извеждане на гама (Gamma Display Assist) може да бъде включена/изключена с помощта на бутона с възможност за присъединяване на функция, за който е присъединена [Gamma Display Assist].

    В режим на заснемане на дневник показва настройката на основния изглед.

  30. Индикатор за запис на видео

    Показва видеосигнала за запис на карти с памет. В режим на заснемане [Custom] (Персонализиран) показва настройката на основния изглед.

    В режим на заснемане на дневник показва настройката на цветовата гама.

  31. Състояние на прокси

    Display Значение
    Записът на прокси е включен
    Записва се прокси

    (мига)    		 Няма готовност за запис на прокси
    Записът на прокси на части е включен
    Записва се прокси на части

    (мига)    		 Няма готовност за запис на прокси на части

  32. Индикатор за формат на запис (кодек)

    Показва името на формата за запис на картите с памет.

  33. Индикатор за формат на запис (кадрова честота и метод на сканиране)

  34. Индикатор за формат на запис (размер на изображението)

    Показва размера на картината за запис на карти с памет.

  35. Бутон за спиране на проследяващ AF в реално време

Информация, показвана на екрана по време на възпроизвеждане

Следната информация се показва в екрана на възпроизвежданото изображение.

Екран за възпроизвеждане

  1. Състояние на мрежата
  2. Напредък на качване/оставащи файлове
  3. Номер на клип/общ брой клипове
  4. Състояние на възпроизвеждането
  5. Формат на възпроизвеждане (кадрова честота и метод на сканиране)
  6. Състояние на поточно предаване

  7. Побитова скорост

    Показва побитовата скорост за поточно предаване SRT, когато [ARC] е настроено на [On] (Вкл.). Дисплеят мига, ако побитовата скорост спадне под стойността, зададена с ARC функцията.

  8. Индикатор за формат на възпроизвеждане (размер на изображението)
  9. Оставащ капацитет на батерията/DC IN напрежение
  10. Формат на възпроизвеждане (кодек)

  11. Носител за запис

    Икона (Защитена) се появява, ако картата с памет е защитена от запис.

  12. Данни за време
  13. Име на клип

  14. Подпомагане на извеждане на гама (Gamma Display Assist)

    В режим на заснемане [Custom] (Персонализиран) извежда състоянието на подпомагане на извеждането на гама.

    В режим на заснемане на дневник показва приложения LUT на монитора.

  15. Измервател на нивото на аудиото

    Показва нивото при възпроизвеждане на аудио.

  16. Гама при записа на възпроизвеждания клип

    Показва гамата при записа, ако възпроизвежданият клип е бил записан с [HLG] или [S-Log3].

Икони

Икони на мрежовата връзка

Режим на мрежа Състояние на връзка Икона
Режим на точка на достъп Управление като точка на достъп
Грешка в работата на точката на достъп
Режим станция Wi-Fi е свързан
Сила на Wi-Fi сигнала (4 нива)
Wi-Fi връзката е прекъсната (включително при установяване на връзка)
Грешка в Wi-Fi връзката
Кабелен LAN Кабелен LAN е свързан
Няма връзка по кабелен LAN
Грешка на кабелен LAN
USB тетъринг USB тетъринг е свързан
Няма връзка по USB тетъринг
Грешка на USB тетъринг
Bluetooth Функцията Bluetooth е включена

Икони за серия UWP-D

Състояние на предавател Състояние на приемник Икона
Изключване Не е прието
Нормално състояние на предаване Получаване
(4-степенен индикатор за силата на сигнала)
Състояние на заглушаване Получаване (заглушено)
Предупредително състояние за оставащия капацитет на батерията Получаване
(Мигаща икона)
Заглушаване и предупреждение за състоянието на оставащия капацитет на батерията Получаване
(Мигаща икона)
