Struktūrinės schemos

Blokinės schemos yra susijusios su garsu ir meniu [Audio] (Garsas).

[Audio Input] (Garso įvestis) (CH1&CH2)

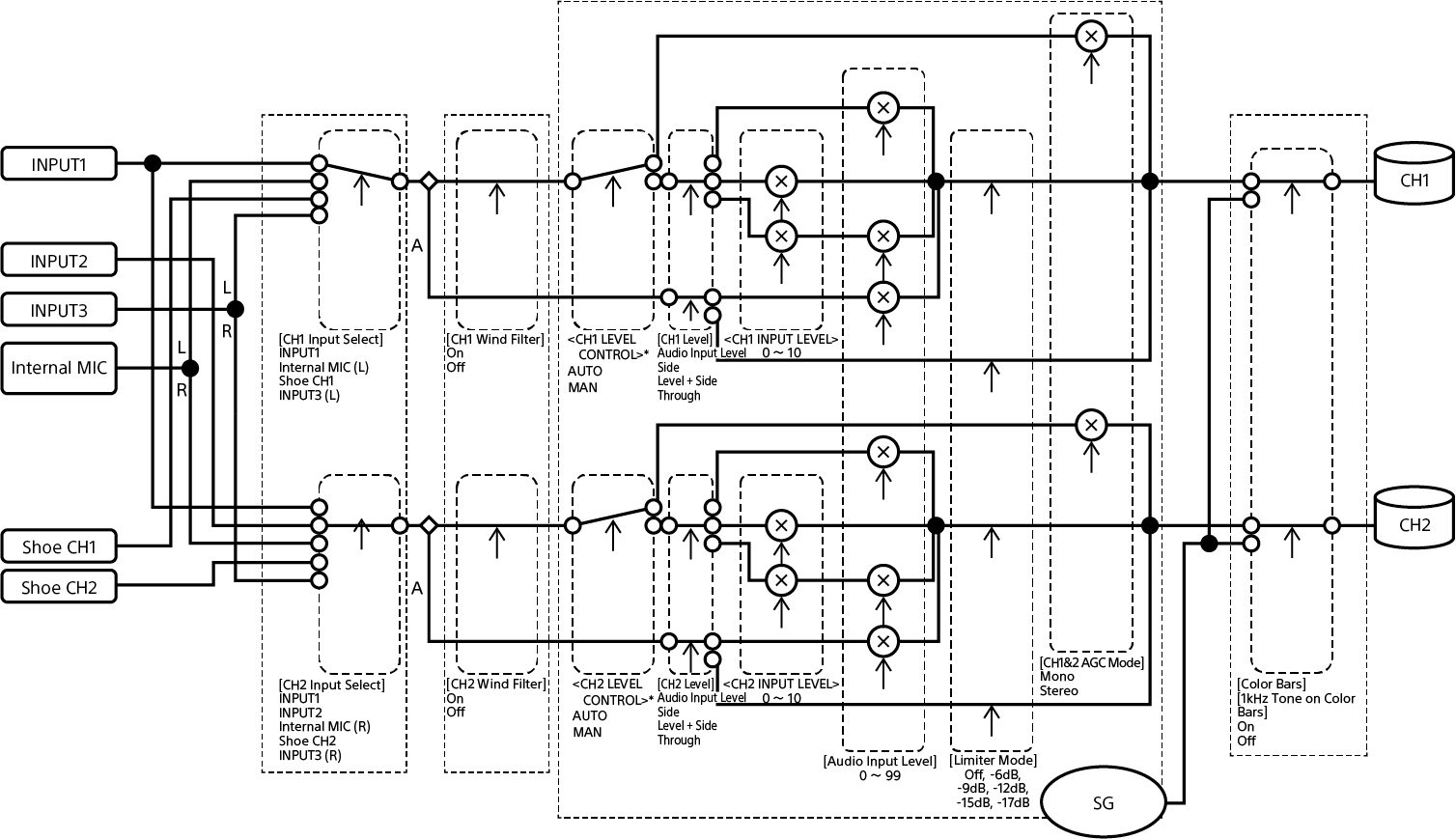

Garso įvesties CH1/CH2 blokinė schema

A: įvestis su XLR adapteriu

* Garso įvestį iš XLR adapterio nustatykite naudodami [Audio Input] (Garso įvestis) – nuo [CH1 Level Control] (CH1 lygio valdymas) iki [CH4 Level Control] (CH4 lygio valdymas) būsenos ekrane [Audio] (Garsas).

[Audio Input] (Garso įvestis) (CH3&CH4)

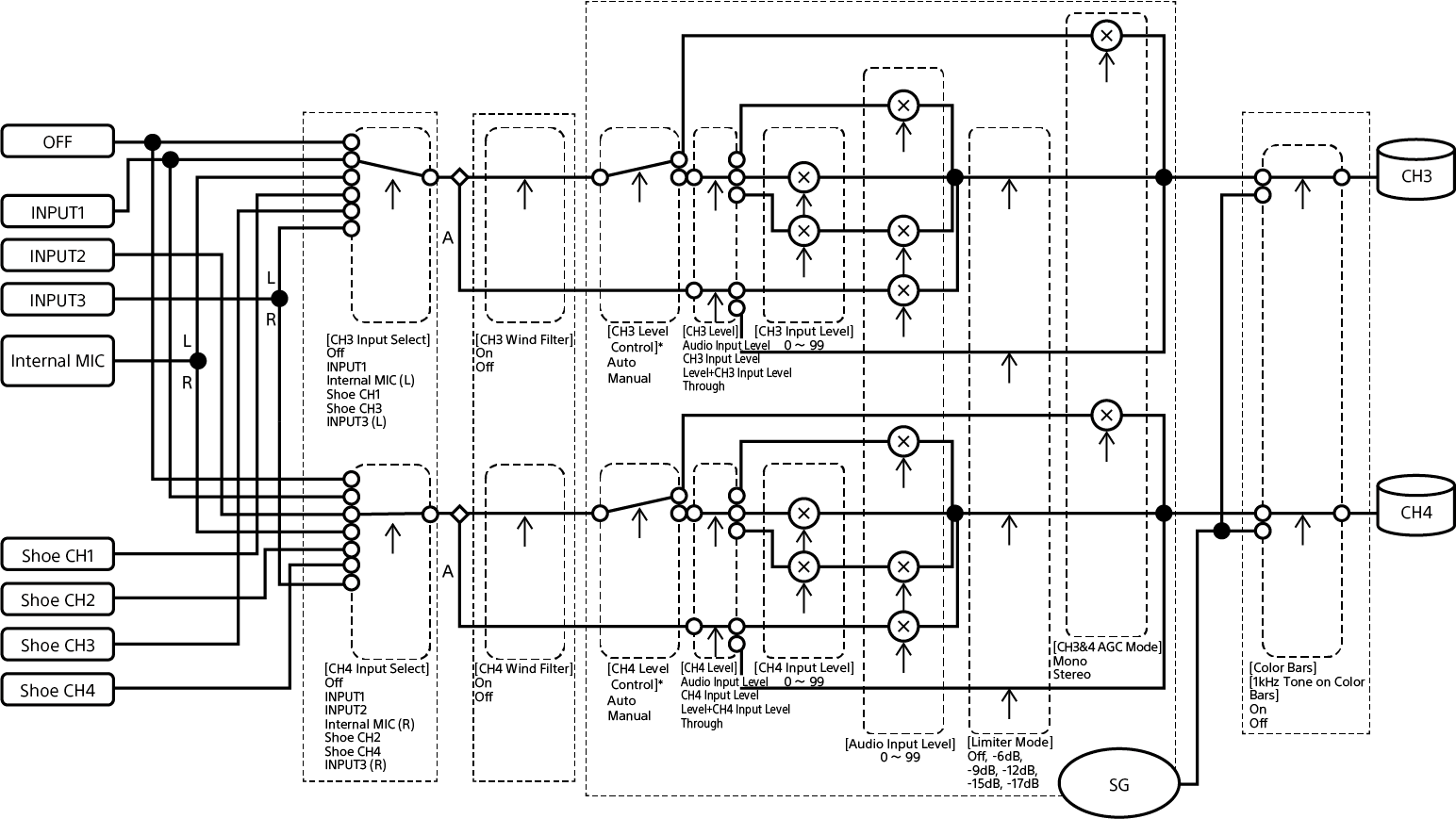

Garso įvesties CH3/CH4 blokinė schema

A: įvestis su XLR adapteriu

* Garso įvestį iš XLR adapterio nustatykite naudodami [Audio Input] (Garso įvestis) – nuo [CH1 Level Control] (CH1 lygio valdymas) iki [CH4 Level Control] (CH4 lygio valdymas) būsenos ekrane [Audio] (Garsas).
