Ekrano vaizdas

Vaizdų fiksavimo (įrašymo / budėjimo režimo) ir atkūrimo metu įrenginio būsena ir nustatymai rodomi virš vaizdo.

Galite rodyti arba slėpti informaciją mygtuku DISPLAY (ekranas). Net jei informacija paslėpta, ji bus rodoma atliekant veiksmus tiesioginiame meniu.

Be to, galite parodyti arba paslėpti kiekvieną elementą atskirai.

Informacija, rodoma ekrane fiksuojant vaizdus

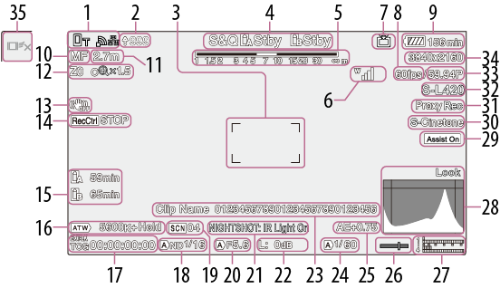

Fiksavimo ekranas

  1. Tinklo būsena

    Rodo tinklo ryšio būseną kaip piktogramą.

  2. Įkėlimo eiga / likę failai

  3. Fokusavimo sritis

    Rodo automatinio fokusavimo sritį.

  4. A/B lizdo įrašymo režimas / veikimo būsena

    Rodoma Reikšmė
    Rec Įrašymas
    Stby Filmavimo parengtis
  5. Lauko gylis

  6. UWP-D serijos būsena

    Rodo RD lygio signalo stiprumą, rodomą kaip piktograma, kai UWP-D serijos įrenginys prijungtas prie MI tvirtinimo lizdo, sukonfigūruoto skaitmeniniam garso persiuntimui.

  7. Transliacijos būsena

    SRT transliacijos atveju rodoma ir ARC sparta bitais.

    Rodoma Reikšmė
    Transliacijos perdavimo būsena
    Transliacijos perdavimo būsenos įjungimas
    Dėl klaidos neperduodama transliacijos perdavimo būsena
  8. Sulėtinto ir pagreitinto filmavimo kadrų sparta
  9. Likusi akumuliatoriaus talpa / DC IN įtampa

  10. Focus mode

    Rodoma Reikšmė
    Režimas [Focus Hold] (Fokusavimo užlaikymas)
    MF režimas
    AF režimas
    Sekimo realiuoju laiku AF režimas
    Objekto atpažinimo AF (AF////)
    Žmogaus aptikimo piktograma
    Tik žmogaus aptikimo AF piktograma
    Išsaugoto veido sekimo piktograma
    Pristabdyto AF piktograma1)

    1)Rodoma automatinio fokusavimo naudojimo metu, kai automatinio fokusavimo negalima tęsti ir jis laikinai sustabdomas. Piktograma išnyksta, kai pašalinama automatinio fokusavimo sustabdymo priežastis, o automatinis fokusavimas tęsiamas.

  11. „Focus position“ (fokusavimo padėtis)

    Parodo fokusavimo padėtį.

  12. Priartinimo padėtis

    Parodoma priartinimo padėtis diapazone nuo 0 (platus kampas) iki 99 (teleobjektyvas).

    Rodinį galima pakeisti į stulpelinį indikatorių.

    Toliau nurodyti elementai yra pridėti ekrane, kai įjungta funkcija „Clear Image Zoom“.

    Rodoma Reikšmė
    Įjungtas „Clear Image Zoom“
    Išdidinimo reikšmė Kai naudojamas „Clear Image Zoom“
  13. Vaizdo stabilizavimo režimas

  14. SDI išvesties / HDMI išvesties [Rec Control] (įrašymo valdymo) būsena

    Rodo SDI/HDMI išvesties signalo išvesties būseną.

  15. Likusi įrašymo laikmenos talpa

    Rodoma Reikšmė
    Įstatymo / prijungimo būsena ([Media(A)] (Laikmena (A)
    Įstatymo / prijungimo būsena ([Media(B)] (Laikmena (B)
    Įstatymo / prijungimo būsena ([Media(B)] (Laikmena (B)1)

    (Mirksi)    		 Prijungimo būsena (neįrašoma) ([Media(B)] (Laikmena (B)1) 2)

    1)Įrašomas tik tarpinis klipas

    2)Įrašymo pradžioje arba įrašymo metu įvyko klaida arba buvo parodytas įspėjimas apie nepakankamą likusią talpą.

    Piktograma (apsauga) rodoma, jei atminties kortelė yra apsaugota nuo įrašymo.

  16. Baltos spalvos balanso režimas

    Rodoma Reikšmė
    Automatinis režimas
    [Hold] (Užlaikyti) Automatinio režimo pauzė
    W:P iš anksto nustatytas režimas
    W:A atminties A režimas
    W:B atminties B režimas

  17. Laiko kodo išorinis užraktas / laiko duomenys

    Rodoma „EXT-LK“, kai laiko kodas fiksuotas prie išorinio įrenginio.

  18. ND filtras

    Rodoma Reikšmė
    Automatinis režimas
  19. Scenos failas

  20. Diafragma

    Rodoma diafragmos padėtis (F reikšmė).

  21. [NIGHTSHOT] būsena / vaizdo įrašo lygio įspėjimas

  22. Stiprinimas

    Veikiant fiksavimo režimui [Custom] (Pasirinktinis) rodoma stiprinimo arba ISO reikšmė. Logaritminio fiksavimo režimu rodoma ISO reikšmė.

    Rodoma Reikšmė
    Automatinis režimas
    H Iš anksto nustatytas H režimas
    M Iš anksto nustatytas M režimas
    L Iš anksto nustatytas L režimas
    Laikinas reguliavimo režimas

  23. Klipo pavadinimas

    Parodo šiuo metu įrašomo arba ketinamo įrašyti pavadinimą.

  24. Shutter
  25. AE režimas / AE lygis

  26. Gulsčiukas

    Rodo horizontalų lygį ±1° žingsniu iki ±15°.

  27. Garso lygio matuoklis

    Rodo CH1–CH4 garso lygį.

  28. Vaizdo signalo stebėjimas

    Rodo kreivę, vektorskopą ir histogramą.

    Oranžinė linija rodo „zebro“ lygio nustatytąją reikšmę.

    Veikiant logaritminio fiksavimo režimui virš ekrano rodinio rodoma monitoriaus tikslo LUT taikymo būsena. Pasirinkus[LUT Off] (LUT išjungtas), rodomas spalvų gamos nustatymas. Pasirinkus[LUT On] (LUT įjungtas), rodomas „Look“ (Vaizdas), neatsižvelgiant į taikomą LUT tipą.

  29. „Gamma display assist“ / bazinis vaizdas

    Veikiant fiksavimo režimui [Custom] (Pasirinktinis) rodoma „Gamma Display Assist“ būsena. „Gamma Display Assist“ funkciją galima įjungti arba išjungti naudojant priskiriamą mygtuką, kuriam priskirta funkcija [Gamma Display Assist].

    Veikiant logaritminio fiksavimo režimui rodomas bazinio vaizdo nustatymas.

  30. Filmavimo indikatorius

    Rodo atminties kortelėje įrašomo turinio vaizdo signalą. Veikiant fiksavimo režimui [Custom] (Pasirinktinis) rodomas bazinio vaizdo nustatymas.

    Veikiant logaritminio fiksavimo režimui rodomas spalvų gamos nustatymas.

  31. Tarpinė būsena

    Rodoma Reikšmė
    Tarpinis įrašymas įjungtas
    Tarpinis įrašymas

    (mirksi)    		 Tarpinis įrašymas neparengtas
    Tarpinio įrašo dalies įrašymas įjungtas
    Tarpinio įrašo dalies įrašymas

    (mirksi)    		 Tarpinio įrašo dalies įrašymas neparengtas

  32. Įrašymo formato (kodeko) indikatorius

    Rodo įrašymo atminties kortelėse formato pavadinimą.

  33. Įrašymo formato (kadrų dažnio ir skenavimo metodo) indikatorius

  34. Įrašymo formato (vaizdo dydžio) indikatorius

    Rodo atminties kortelėje įrašomo vaizdo dydį.

  35. Sekimo realiuoju laiku AF sustabdymo mygtukas

Atkūrimo metu ekrane rodoma informacija

Ant atkuriamo vaizdo uždedama ši informacija.

Atkūrimo ekranas

  1. Tinklo būsena
  2. Įkėlimo eiga / likę failai
  3. Klipo numeris / bendras klipų skaičius
  4. Atkūrimo būsena
  5. Atkūrimo formatas (kadrų sparta ir skenavimo metodas)
  6. Transliacijos būsena

  7. dažnis bitais

    Rodoma SRT transliacijos perdavimo sparta bitais, kai [ARC] nustatyta kaip [On] (Įjungta). Rodinys mirksi, jei perdavimo sparta bitais yra mažesnė už ARC funkcijos nustatytą reikšmę.

  8. Atkūrimo formatas (vaizdo dydis)
  9. Likusi akumuliatoriaus talpa / DC IN įtampa
  10. Atkūrimo formatas (kodekas)

  11. Įrašoma laikmena

    Piktograma (apsauga) rodoma, jei atminties kortelė yra apsaugota nuo įrašymo.

  12. Laiko duomenys
  13. Klipo pavadinimas

  14. Gamma display assist

    Veikiant fiksavimo režimui [Custom] (Pasirinktinis) rodoma „Gamma Display Assist“ būsena.

    Veikiant logaritminio fiksavimo režimui rodomas taikomas monitoriaus LUT.

  15. Garso lygio matuoklis

    Rodo atkuriamo garso lygį.

  16. Atkuriamo klipo įrašymo gama

    Rodoma įrašymo gama, jei atkuriamas klipas buvo įrašytas naudojant [HLG] arba [S-Log3].

Piktogramos

Tinklo ryšio piktogramos

Tinklo režimas Ryšio būsena Piktograma
Prieigos taško režimas Veikia kaip prieigos taškas
Prieigos taško veikimo klaida
Stoties režimas „Wi-Fi“ prijungtas
„Wi-Fi“ signalo stiprumas (4 lygiai)
„Wi-Fi“ atjungtas (taip pat, kai vyksta ryšio užmezgimas)
„Wi-Fi“ ryšio klaida
Laidinis LAN Laidinis LAN prijungtas
Laidinis LAN atjungtas
Laidinio LAN klaida
USB siejimas USB siejimas prijungtas
USB siejimas atjungtas
USB siejimo klaida
„Bluetooth“ „Bluetooth“ funkcija įjungta.

UWP-D serijos piktogramos

Siųstuvo būsena Priėmimo būsena Piktograma
Maitinimo išjungimas Priėmimo nėra
Įprasta siuntimo būsena Priimama
(4 lygių signalo stiprumo indikatorius)
Užtildymo būsena Priimama (užtildyta)
Likusios akumuliatoriaus talpos įspėjimo būsena Priimama
(piktograma mirksi)
Užtildymo ir likusios akumuliatoriaus talpos įspėjimo būsena Priimama
(piktograma mirksi)
