屏幕显示

拍摄（录制/待机）和播放过程中，本机的状态和设置会叠加到图像上。

您可以使用DISPLAY按钮显示/隐藏信息。即使在隐藏状态下，也会在执行直接菜单操作时出现显示。

您还可以选择单独显示/隐藏各个项目。

拍摄过程中屏幕上显示的信息

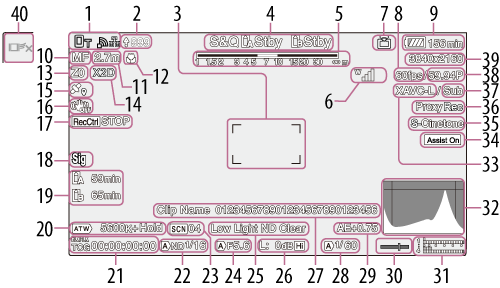

拍摄屏幕

  1. 网络状态

    将网络连接状态显示为图标。

  2. 上传进度/剩余文件

  3. 对焦区域

    显示自动对焦的对焦区域。

  4. 插槽A/B录制模式/操作状态、慢&快动作录制、片段连续录制模式、间隔录制间隔显示

    显示 含义
    拍摄 录制
    Stby 录制待机
  5. 景深

  6. UWP-D系列状态

    将UWP-D系列设备连接至为数字音频传输配置的MI热靴时，将RF电平信号强度显示为图标。

  7. 流媒体状态

    对于SRT流媒体，还会显示ARC比特率。

    显示 含义
    流媒体传输状态
    切换至流媒体传输状态
    由于出现错误，流媒体未处于传输状态
    USB USB流媒体未传输状态
    （“USB”闪烁显示）
    USB流媒体传输状态
    （“USB”亮起显示）
  8. 慢&快动作录制拍摄帧速率
  9. 剩余电池电量/DC IN电压

  10. 对焦模式

    显示 含义
    [对焦保持]模式
    Full MF模式
    MF模式
    AF模式
    实时跟踪AF模式
    被摄体识别AF (AF////)
    人体检测图标
    仅人体检测AF图标
    已保存的跟踪人脸图标
    AF暂停图标1)

    1)自动对焦操作期间，当自动对焦操作无法继续并暂时停止时显示。当造成自动对焦操作停止的原因得以解决后，该图标会消失，然后自动对焦操作将会恢复。

  11. 对焦位置

    显示对焦位置。

  12. 对焦特写指示器

    显示对焦特写开/关状态。

  13. 变焦位置

    显示变焦位置，范围为0（广角）至99（长焦）。

    显示可变为条形图指示器。

  14. 数字扩大器

    显示数字扩大器功能的变焦比。
    数字扩大器开启时显示。

    有关数字扩大器的详细信息，请参阅“调整变焦”中的“使用数字扩大器”。

  15. GPS状态指示器

    显示 含义
    位置数据在有效期内。
    位置数据超出有效期。
    由于设置无效，无法关联位置数据。
  16. 影像稳定模式

  17. SDI输出/HDMI输出[录制控制]状态

    显示SDI/HDMI输出信号的输出状态。

  18. 数字签名指示器

    显示 含义
    数字签名有效。
    数字签名有效且已加载C2PA认证。

  19. 存储卡剩余容量

    显示 含义
    安装/挂载状态([媒体(A)])
    安装/挂载状态([媒体(B)])
    安装/挂载状态([媒体(B)])1)

    （闪烁）    		 挂载状态（不可录制）([媒体(B)])1) 2)

    1)仅录制Proxy片段

    2)开始录制或录制期间发生错误或者出现剩余容量不足警告。

    如果存储卡设置写保护，会出现（保护）图标。

  20. 白平衡模式

    显示 含义
    自动模式
    [Hold] 自动模式暂停
    W:P 预设模式
    W:A 存储器A模式
    W:B 存储器B模式

  21. 时间码外部锁定/时间数据

    当锁定至外部设备的时间码时，显示“EXT-LK”。

  22. ND滤镜

    显示 含义
    自动模式
  23. 场景文件

  24. 光圈

    显示光圈位置（F值）。

    显示 含义
    自动模式
  25. 视频等级警告

  26. 亮度增益

    显示亮度增益值。

    显示 含义
    自动模式
    高灵敏度模式
    H 预设H模式
    M 预设M模式
    L 预设L模式
    T 高速增益模式
    临时调整模式

  27. 片段名称

    显示正在录制或下一个要录制的片段的名称。

  28. 快门

    显示 含义
    自动模式

  29. 自动曝光模式/AE等级

    显示 含义
    标准模式
    背光模式
    聚光灯模式

  30. 水平仪

    显示水平电平（以±1°为增量，最多±15°）。

  31. 音频电平表

    显示CH1至CH4的音频电平。

  32. 视信监视

    显示波形、矢量显示器和直方图。

    橙色线表示斑马线等级的设定值。

    网络速度指示器

    显示每个网络路径的当前通信速度。当显示了视频信号显示，则不会显示。

  33. 录制格式（编解码器）指示器

    显示用于在存储卡上进行录制的格式的名称。

  34. 伽马显示辅助/基本风格

    显示伽马显示辅助状态。使用已分配[伽马显示辅助]的可指定按钮，以打开/关闭伽马显示辅助功能。

  35. 录制视频指示器

    显示基本风格设置。

  36. Proxy状态

    显示 含义
    Proxy录制打开
    Proxy录制

    （闪烁）    		 Proxy录制未就绪
    Proxy短片段录制打开
    Proxy短片段录制

    （闪烁）    		 Proxy短片段录制未就绪
  37. 4K & HD（子）录制指示器
  38. 录制格式（帧速率和扫描方法）指示器

  39. 录制格式（图像大小）指示器

    显示用于在存储卡上进行录制的图像大小。

  40. 实时跟踪AF停止按钮

播放过程中屏幕上显示的信息

下列信息会叠加到播放图像上。

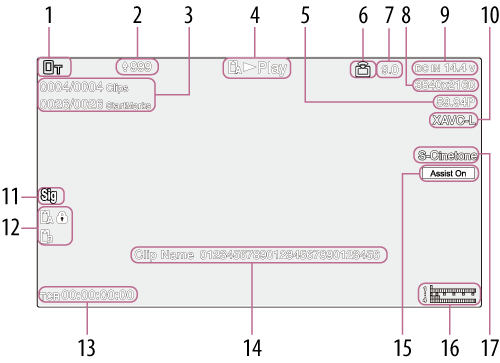

播放屏幕

  1. 网络状态
  2. 上传进度/剩余文件
  3. 片段编号/片段总数
  4. 播放状态
  5. 播放格式（帧速率和扫描方法）
  6. 流媒体状态

  7. 比特率

    当[ARC]设为[开]时，显示SRT流媒体的比特率。如果比特率低于ARC功能设置的值，显示屏会闪烁。

  8. 播放格式（图像大小）
  9. 剩余电池电量/DC IN电压
  10. 播放格式（编解码器）
  11. 数字签名指示器

  12. 存储卡

    如果存储卡设置写保护，会出现（保护）图标。

  13. 时间数据
  14. 片段名称

  15. 伽马显示辅助

    显示伽马显示辅助状态。

  16. 音频电平表

    显示播放音频等级。

  17. 播放片段录制伽马

    如果播放片段是使用[HLG]或[S-Log3]进行录制，会显示录制伽马。

图标

网络连接图标

如果图标闪烁，按下NETWORK按钮可在[网络]状态屏幕上查看状态。

有关详细信息，请参阅“检查网络连接状态”。

网络模式 连接状态 图标
接入点模式 作为接入点操作
接入点操作错误 （图标闪烁）
站点模式 Wi-Fi已连接
Wi-Fi信号强度（4级）
Wi-Fi已断开连接（包括当建立连接时） （图标闪烁）
Wi-Fi连接错误 （图标闪烁）
有线LAN 有线LAN已连接
有线LAN已断开连接 （图标闪烁）
有线LAN错误 （图标闪烁）
USB网络共享 USB网络共享已连接
USB网络共享已断开连接 （图标闪烁）
USB网络共享错误 （图标闪烁）
Bluetooth Bluetooth功能打开

UWP-D系列图标

发射器状态 接收状态 图标
关机 未接收
正常传输状态 正在接收
（4级信号强度指示器）
静音状态 正在接收（已静音）
剩余电池电量警告状态 正在接收
（图标闪烁）
静音和剩余电池电量警告状态 正在接收
（图标闪烁）
TP1002100888
