Nawiązywanie połączenia za pomocą przewodowej sieci LAN za pośrednictwem routera lub przełącznika sieciowego (PXW-Z300/PXW-Z200/HXR-NX800/ILME-FX6/MPC-2610)

Połączenie między kamerą i urządzeniem sterującym można nawiązać, podłączając kamerę i urządzenie sterujące do tego samego routera lub przełącznika sieciowego za pośrednictwem przewodowej sieci LAN.

Ta metoda połączenia obsługuje funkcję monitoringu wielu kamer.

Uwaga

  • W systemie Android połączenie przy użyciu przełącznika sieciowego nie jest obsługiwane.

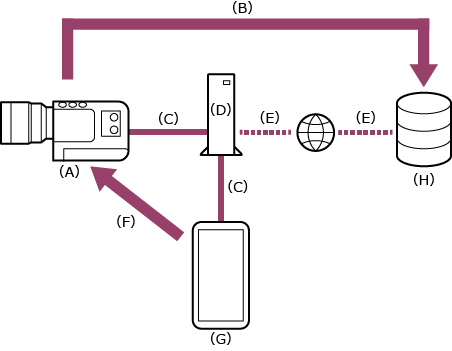

Ilustracja przedstawiająca związek między połączeniami, gdy kamera i urządzenie mobilne są połączone przez przewodową sieć LAN z tym samym routerem.

(A) Kamera

(B) Transfer plików

(C) Połączenie z przewodową siecią LAN

(D) Router lub przełącznik sieciowy

(E) Połączenie internetowe

(F) Zdalne sterowanie

(G) Urządzenie sterujące, na którym zainstalowana jest ta aplikacja

(H) Serwer

  1. : Podłącz kamerę i urządzenie sterujące do tego samego routera lub przełącznika sieciowego.
  2. : Naciśnij i przytrzymaj przycisk MENU (menu), aby wyświetlić menu.
  3. : Jeśli nazwa użytkownika i hasło nie zostały skonfigurowane w kamerze, skonfiguruj poniższe ustawienia.
    1. Ustaw nazwę użytkownika.
      • ILME-FX6: [Network] – [Access Authentication] – [User Name]
      • PXW-Z300/PXW-Z200/HXR-NX800/MPC-2610: [Network] – [Network Setup] – [User Name]
    2. Automatycznie wygeneruj nowe hasło.
      • ILME-FX6: [Network] – [Access Authentication] – [Generate Password]
      • PXW-Z300/PXW-Z200/HXR-NX800/MPC-2610: [Network] – [Network Setup] – [Generate Password]

    Wskazówka

    • Hasło można również skonfigurować ręcznie za pomocą poniższych pozycji menu.
      • ILME-FX6: [Network] – [Access Authentication] – [Input Password]
      • PXW-Z300/PXW-Z200/HXR-NX800/MPC-2610: [Network] – [Network Setup] – [Input Password]
    • Nazwę użytkownika i hasło można wyświetlić w postaci tekstu i kodu QR.
      • ILME-FX6: [Network] – [Access Authentication] – [Show Settings]
      • PXW-Z300/PXW-Z200/HXR-NX800/MPC-2610: [Network] – [Network Setup] – [Show Authentication]

    Uwaga

    • Należy uważać, aby inni nie zobaczyli kodu QR lub hasła.
  4. : Wybierz pozycję [Network] – [Wired LAN] – [Setting] – [On].

    Połączenia przy użyciu przewodowej sieci LAN zostaną włączone.

  5. : Wybierz pozycję [Network] – [Wired LAN] – [Camera Remote Control] – [Enable].

    Zdalne sterowanie kamerą zostanie włączone.

  6. : Ustaw adres IP kamery (ustawienie nie jest wymagane w przypadku korzystania z routera z włączoną funkcją DHCP).
    1. Wybierz pozycję [Network] – [Wired LAN] – [Detail Settings] – [DHCP] – [Off].
    2. Ustaw adres IP, maskę podsieci i bramę.
      (Przykład)
      Adres IP: 192.168.0.10
      Maska podsieci: 255.255.255.0
      Brama: 192.168.0.1
  7. : Ustaw adres IP urządzenia sterującego (ustawienie nie jest wymagane w przypadku korzystania z routera z włączoną funkcją DHCP).
    1. Wybierz pozycję [Settings] – [Wi-Fi].
    2. Dotknij ikony „i” po prawej stronie nazwy połączonej sieci (SSID).
    3. Wybierz pozycję [Configure IP] – [Manual].
    4. Ustaw adres IP, maskę podsieci i router.
      (Przykład)
      Adres IP: 192.168.0.100*
      Maska podsieci: 255.255.255.0
      Router: 192.168.0.1
      * Ustaw w polu „100” liczbę, która nie powoduje konfliktu z żadnymi kamerami lub innymi urządzeniami sterującymi.
    5. Dotknij pozycji [Save].
  8. : Uruchom aplikację i dotknij pozycji (menu aplikacji) – [Connect].

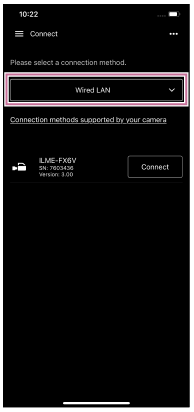

  9. : Wybierz pozycję [Wired LAN] na ekranie połączenia.

    W przypadku funkcji monitoringu wielu kamer ten krok nie jest wymagany.

  10. : Na ekranie połączenia dotknij pozycji [Connect] przy kamerze, którą chcesz połączyć.
  11. : Uwierzytelnij dostęp do połączenia, aby umożliwić szyfrowaną komunikację z kamerą.

Problemy z połączeniem

Patrz: strona pomocy technicznej dotyczącej aplikacji Monitor & Control.
