レンズシフト量
レンズシフト量は、レンズの中心（図中C）から投写する面（図中A）に対して垂直に引いた線と投写する面が交差する位置（図中D）と、投写画面の中心（図中B）が同じ場合を「0」とした場合、投写画面の「全高」または「全幅」を100%とし、そこからどれくらい動かせるかをパーセントで表します。
横から見た図
A：投写画面
B：投写画面の中心
C：レンズ中心
D：レンズ中心から投写する面に対して垂直に引いた線と投写する面が交差する位置
VS：レンズシフト量

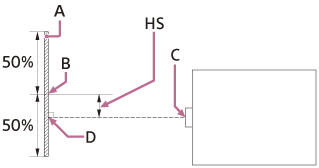

上から見た図
A：投写画面
B：投写画面の中心
C：レンズ中心
D：レンズ中心から投写する面に対して垂直に引いた線と投写する面が交差する位置
HS：レンズシフト量
レンズシフト範囲
A：投写画面
C：画面中心
網掛け：移動できる範囲
VS+：垂直レンズシフト量（上）［%］
VS−：垂直レンズシフト量（下）［%］
HS+：水平レンズシフト量（右）［%］
HS−：水平レンズシフト量（左）［%］
標準レンズ
床置き設置時
天井設置時
VS+ = 70［%］
VS− = 5［%］
HS+ = HS− = 32［%］
VPLL-3007
床置き設置時
天井設置時
VS+ = 10［%］
VS− = 5［%］
HS+ = HS− = 4［%］
VPLL-Z3009
床置き設置時
天井設置時
VS+ = 50［%］
VS− = 5［%］
HS+ = HS− = 24［%］

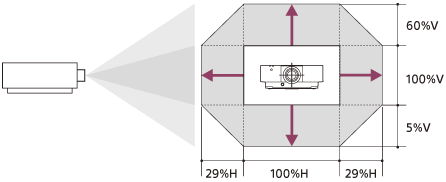

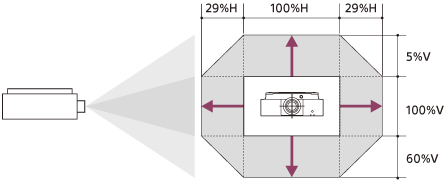

VPLL-Z3010
床置き設置時
天井設置時
VS+ = 60［%］
VS− = 5
HS+ = HS− = 29
VPLL-Z3024、VPLL-Z3032
床置き設置時
天井設置時
VS+ = 60［%］
VS− = 5［%］
HS+ = HS− = 32［%］
VPLL-3003
床置き設置時／天井設置時
VS+ = VS− = 5［%］
HS+ = HS− = 5［%］
