Цифров фотоапарат със сменяем обективПомощно ръководство ILX-LR1

Задна страна

1. Превключвател LOCK
2. Бутон (Уголемяване)

   По време на възпроизвеждане можете да увеличите екрана за възпроизвеждане.

   Когато снимате, можете да използвате функциите, зададени в настройките на потребителски бутони. Функцията за снимане не е присвоена по подразбиране. Задайте желаната от вас функция, като използвате настройките на потребителски бутони.

3. Превключвател ON/OFF (Захранване)
4. Лампа за захранване

   Когато свети в зелено: подава се захранване и превключвателят ON/OFF (Захранване) е включен

   Когато свети в червено: подава се захранване и превключвателят ON/OFF (Захранване) е изключен

5. Превключвател на капака на слота за карта с памет
6. Индикатор за достъп
7. Слот за карта с памет
8. Капак на слота за карта с памет
9. Бутон MENU
10. За снимане: бутон C (Потребителски бутон)
    За преглед: бутон (Изтриване)
11. Колело за управл.
12. Бутон (Възпроизвеждане)
13. Превключвател за снимка/клип/S&Q
14. Бутон за затвора/MOVIE (Клип)
15. Терминал за захранване и управление



16. Винтов отвор за закрепване за USB Type-C извод
17. USB Type-C извод
18. HDMI микро жак

Предна страна

1. Маркер за байонета
2. Сензор за изображения*
3. Байонет
4. Контактни пластини на обектива*
5. Бутон за освобождаване на обектива



6. Знак за позиция на сензора за изображения
   • Сензорът за изображения е сензорът, който преобразува светлина в електрически сигнал. Позицията на сензора за изображения се обозначава с (Маркер за позиция на сензора за изображения). Когато измервате точното разстояние между фотоапарата и обекта, използвайте като еталон позицията на хоризонталната линия.
   • Ако обектът е по-близо от минималното разстояние за снимане на обектива, фокусирането не може да бъде потвърдено. Уверете се, че оставяте достатъчно разстояние между обекта и фотоапарата.
7. Лампа за запис
8. Обектив

^* Не докосвайте пряко тези части.

Отдолу

1. Гнездо за монтиране на статив
   Поддържа 1/4-20 UNC винтове

   Използвайте статив и др. с винт с дължина под 5,5 mm (7/32 инча) (препоръчителен момент на затягане: 2,0 N・m).
   В противен случай не можете да закрепите стабилно фотоапарата и може да възникне повреда на фотоапарата.

Винтови отвори за закрепване (M3)

Използвайте винтове M3 с дължина под 4,5 mm (3/16 инча) (препоръчителен момент на затягане: 0,6 N・m).

Ако използвате винтове с размери, различни от посочените, може да не успеете да закрепите здраво този продукт и да го повредите.

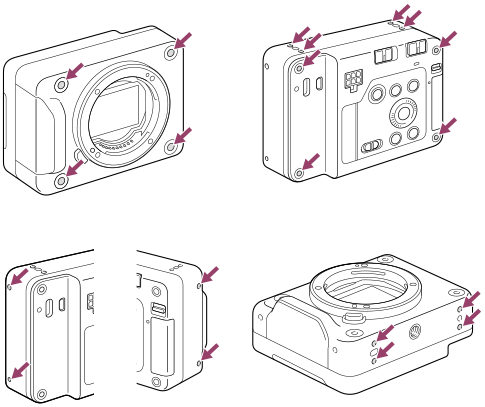

Винтовите отвори за фиксиране могат да бъдат намерени на следните места.

• Отпред: 4 места
• Отзад: 4 места
• Отгоре: 4 места
• Отстрани: 2 места от всяка страна
• Отдолу: 4 места
