Пример за свързване на отделни устройства

Чрез индивидуално свързване на захранване, генератор на сигнали и компютър и т.н. към терминала за захранване и управление, USB Type-C извода и HDMI микро жака на този продукт са възможни захранване към този продукт, взаимно управление и наблюдение.

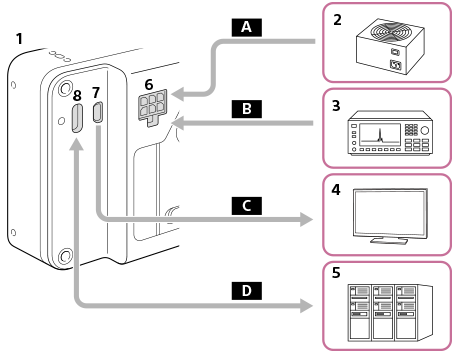

Илюстрация на пример за свързване на фотоапарата към отделно устройство

  1. Този продукт
  2. Захранване
  3. Генератор на сигнали
  4. Монитор
  5. Компютър/оборудване и т.н.
  6. Терминал за захранване и управление
  7. HDMI микро жак
  8. USB Type-C извод

Електрозахранване

FOCUS (Команда за фокусиране на фотоапарата)
TRIGGER (Команда за освобождаване на затвора на фотоапарата)

Работен екран/Live View (HDMI)

Управление на фотоапарата (USB)

Пример за използване на PoE сплитер

Ако използвате PoE сплитер и т.н., можете едновременно да захранвате и да управлявате фотоапарата.

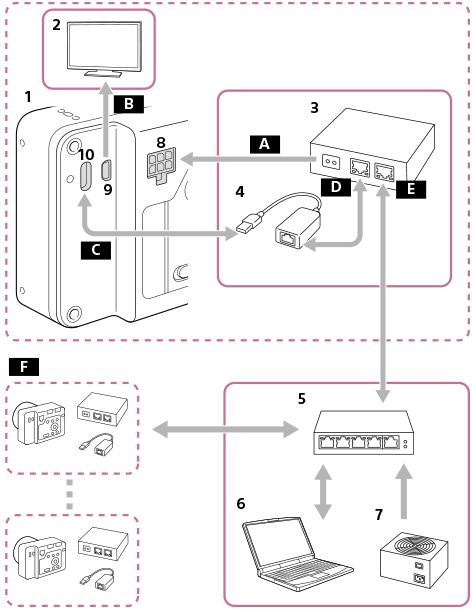

Илюстрация на пример за свързване на фотоапарата към PoE сплитер

  1. Този продукт
  2. Монитор
  3. PoE сплитер
  4. USB-LAN адаптер
  5. PoE превключващ хъб
  6. Компютър
  7. Захранване
  8. Терминал за захранване и управление
  9. HDMI микро жак
  10. USB Type-C извод

Електрозахранване

Работен екран/Live View (HDMI)

Управление на фотоапарата (USB)

PoE OUT (LAN)

PoE IN (LAN)

Възможно е каскадно свързване на горната система.

Забележка

  • Когато свързвате терминала FOCUS/TRIGGER/EXPOSURE на терминала за захранване и управление към устройство, различно от източника на захранване, свържете GND (0 V) на свързаното устройство към извода DC IN на този продукт.
