Изграждане на кабел за захранване и управление на ръка

Вижте следното, когато изграждате кабел за захранване и управление на ръка, без да използвате приложения.

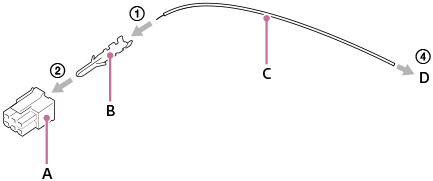

A: Конектор Molex

B: Клема за кримпване Molex

C: Оловен проводник

D: Конектор, съвместим с устройството, което ще се свързва


Градивна процедура

  1. Съединете клемата за кримпване (B) с оловния проводник (C) с помощта на приспособление за кримпване Molex.
  2. Прикрепете клемата за кримпване, направена в стъпка 1, към конектора (A).
  3. Повторете стъпки 1 и 2 в зависимост от броя на пиновете, които ще използвате.
  4. Свържете прикрепящия се конектор (D) към устройството, което ще свържете.

Референтни части

Информация за частите, използвани в доставения кабел за захранване и управление

A: произведено от Molex/430250600

B: произведено от Molex/462355001

D: произведено от SMK/LGP0038-0100F

Забележка

  • Използвайте конектор и клема за кримпване, съвместими с Molex Micro-Fit 3.0 6 пина (430450622).
  • Използвайте позлатен кримпващ терминал.
  • Уверете се, че сте свързали правилно клемата за захранване (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE. Ако се свържете към грешен терминал, има риск от повреда, пушене или пожар и др.
  • Диапазонът на използваемото напрежение е DC 10 V – 18 V (от страната на клемите на тялото на фотоапарата). Изчислете импеданса, така че да бъде в този диапазон, и изградете кабел.
