Спецификации на терминала за захранване и управление

Спецификации на конектора

Molex Micro-Fit 3.0 6 пина (430450622)

Илюстрация на пинаут схема на терминала за захранване и управление

Номер на пин Вход/изход Име Function
1 – – Това е нефункционален терминал.
2 GND DC 10-18 V IN - С връзка към GND.
3 Източник на захранване DC 10-18 V IN + Този е свързан към източника на захранване.
4 Вход FOCUS Този заключва фокуса на фотоапарата с "Нисък" вход.
5 Вход TRIGGER Този извършва снимане с "Нисък" вход, когато входът за терминала FOCUS е „Нисък“.
6 Output EXPOSURE Този има „Нисък“ вход от момента, когато предната завеса е напълно отворена, докато експонацията приключи (1 ms или повече).

Извод DC IN

Входно напрежение: 10 V – 18 V

Терминал EXPOSURE (изход)

Схема на сигналната верига на терминала EXPOSURE

Експонация ВКЛ.: отворен дрейн ВКЛ.

Експонация ИЗКЛ.: отворен дрейн ИЗКЛ.

  • Изходът с отворен дрейн изисква издърпващ резистор за външната верига. Конфигурирайте веригата така, че да отговаря на следната формула.
    C ≥ A × 1/(B+1)

    A: PU захранващо напрежение (V)
    B: PU съпротивление (kΩ)
    C: VIL на външната верига (V)

Терминал FOCUS/терминал TRIGGER (вход)

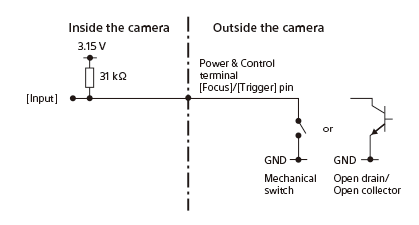

Схема на сигналната верига на терминал FOCUS/TRIGGER

Фокус ВКЛ.: 0 V

Фокус ИЗКЛ.: отворен

Спусък ВКЛ.: 0 V

Спусък ИЗКЛ.: отворен

  • Свържете този пин към превключвател, който може да превключва между отворен (несвързан) и GND (0 V) или верига с отворен дрейн/отворен колектор.

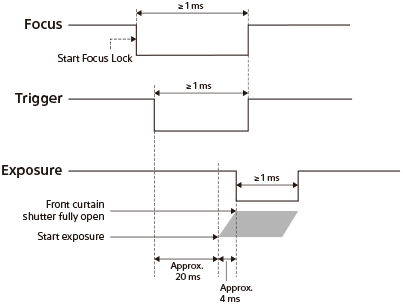

Диаграма за препоръчителен тайминг

Времева диаграма за генериране на сигнал за фокус/спусък/експонация

  • Когато снимате с фокус и спусък, фокусът трябва да бъде включен, преди спусъкът да бъде включен.

Забележки за връзките

Когато свързвате терминала FOCUS/TRIGGER/EXPOSURE към устройство, различно от източника на захранване, свържете GND (0 V) на свързаното устройство към терминала DC IN на този продукт.

Забележка

  • Когато използвате кабел, различен от предоставения кабел за захранване и управление, уверете се, че сте свързали правилно към терминала за захранване (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE. Ако се свържете към грешен терминал, има риск от повреда, пушене или пожар и др.
  • Ако зададете [Priority Set in AF-S] (Настройка на приоритета в AF-S) или [Priority Set in AF-C] (Настройка на приоритета в AF-C) на [AF] или[Balanced Emphasis] (Балансиран акцент) и времето от включване на фокуса до включване на спусъка е кратко, може да не успеете да фокусирате навреме и да снимате. В този случай увеличете времето, докато спусъкът се включи, или задайте [Priority Set in AF-S] (Настройка на приоритета в AF-S) или [Priority Set in AF-C] (Настройка на приоритета в AF-C) на [Release] (Освобождаване). (Когато е зададена опцията [Release] (Освобождаване), снимането ще се извърши дори ако обектът е извън фокус.)
  • Дори когато [Drive Mode] (Режим на снимане) е с настройка [Single Shooting] (Единична снимка), серийното снимане е възможно чрез непрекъснато включване/изключване на фокус/спусък. Въпреки това, максималната скорост на серийно снимане е ограничена както следва. В допълнение, скоростта на снимане може да стане по-бавна в зависимост от условията на снимане.
    • Когато спусъкът е включен/изключен, докато фокусът е включен: до около 5 кадъра в секунда
    • Когато фокусът и спусъкът са изключени/включени: до около 2,5 кадъра в секунда
