Свързване към източник на захранване
Използвайте кабела за захранване и управление (приложен), за да свържете този продукт към захранващо устройство, като например AC адаптер.
Свържете щепсел за постоянен ток, отговарящ на IEC60130-10 (стандартите на JEITA RC-5320A) TYPE4 към предоставения кабел за захранване и управление и използвайте захранващо устройство с обхват на напрежение от 10,5 V – 13,5 V. Препоръчваме да използвате AC адаптер AC-UES1230MT на Sony.

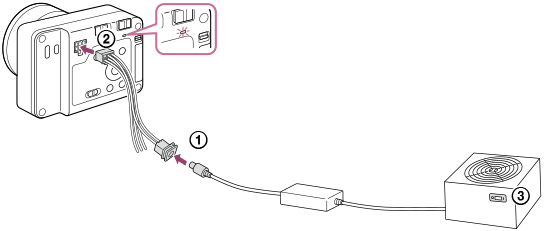

- Свържете кабела за захранване и управление (приложен) към устройство за електрозахранване, като AC адаптер.
- Свържете кабела за захранване и управление към терминала за захранване и управление на фотоапарата.
- Включете устройството за електрозахранване.
- Проверете дали лампата за захранване на фотоапарата свети, за да се уверите, че захранването се подава правилно към фотоапарата.
- Цветът на лампата за захранване показва състоянието на захранване на фотоапарата.
Когато свети в зелено (състояние на стартиране): подава се захранване и превключвателят ON/OFF (захранване) е включен
Когато свети в червено (състояние на готовност): подава се захранване и превключвателят ON/OFF (захранване) е изключен
Съвет
-
Като свържете отделни устройства към терминалите FOCUS/TRIGGER/EXPOSURE на терминала за захранване и управление, можете да изпратите команда за фокусиране на фотоапарата (FOCUS) или за освобождаване на затвора (TRIGGER) към този продукт или да изпратите сигнал за време на снимане (EXPOSURE ) към дрона.
За спецификациите и методите на свързване на всеки терминал вижте "Спецификации на терминала за захранване и управление".
Забележка
- Диапазонът на работното напрежение на наличното захранване е DC 10 V до 18 V. (Това е гарантираният диапазон за напрежението, получен от този продукт (напрежение в приемащия край).)
- Този продукт може да изисква приблизително 40 W мощност за момент, когато снима снимки. Използвайте захранващо устройство с мощност от 40 W или повече. Освен това използвайте захранващо устройство и кабел, които отговарят на законите и разпоредбите на вашата държава или регион. Ако капацитетът на захранването е 40 W или по-малко, проверете работата преди употреба.
- Когато използвате кабел, различен от предоставения кабел за захранване и управление, потвърдете, че се подава захранване и лампата за захранване свети в червено, след това свържете HDMI кабела или USB кабела и включете превключвателя ON/OFF (захранване). Ако лампата за захранване не свети в червено, терминалното свързване на използвания кабел може да е неправилно.
- Ако лампата за захранване свети в червено, въпреки че превключвателят ON/OFF (захранване) е включен, възможни са следните условия. Проверете следните настройки и състоянието на захранването и т.н., ако е необходимо.
- Настройката за изключване е изпълнена от приложение, разработено с Camera Remote SDK.
- Функцията за пестене на енергия е активирана.
- Входното захранващо напрежение е по-малко от 10 V.
- Входното захранващо напрежение е повече от 18 V.
- Температурата на фотоапарата се е повишила и захранването е било изключено, за да се защити продуктът.
