Részek és vezérlőelemek helye

Vaku (elülső oldal)

Az ábra a vaku elülső oldalát mutatja

  1. Beépített széles panel

  2. Villanócső

  3. Visszaverőlemez

  4. Micro USB csatlakozó

  5. Több illesztőfelületű talp

A beépített széles panel leírása

Ha szélesebb vaku-lefedettségre van szüksége 50 mm-es fókusztávolság melletti fényképezéshez, használja a beépített széles panelt.

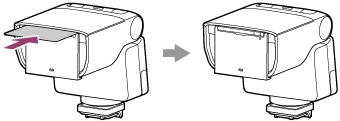

A beépített széles panel használatához óvatosan húzza ki a széles panelt a visszaverőlemez mentén a vaku elülső részéből, és a széles panel lehajtásával takarja le a villanócsövet.

Nyomja vissza a visszaverőlemezt a vakuba.

Vaku (hátsó oldal)

Az ábra a vaku hátsó oldalát mutatja

  1. Visszaverődés kijelzője (felső/alsó szög)

  2. Kezelőpult

  3. Rögzítőkar

  4. Kioldógomb

  5. Visszaverő-zár kioldógombja

  6. Elemtartó rekesz fedele

  7. Por- és nedvességálló csomagolás

Kezelőpult

Az ábra a vaku kezelőpultját mutatja

  1. CMD jelzőfény

  2. LEVEL jelzőfény

  3. LEVEL -/+ gomb

  4. TEST gomb

  5. LINK lámpa

  6. PAIRING gomb

  7. Áramellátás kapcsolója

Miniállvány

A miniállvány képe

  1. A Több illesztőfelületű talp sínje

  2. Lyuk a háromlábú állvány felerősítéséhez
