Estrutura da área comum de ecrãs

Este tópico descreve a estrutura da área comum de ecrãs.

  1. Nome da câmara

    Apresenta o nome da câmara.

    Pode alterar o nome, usando [Network] > [Camera Name] no menu web.

    A cor de fundo muda de acordo com o sinal indicador externo.

  2. Interruptor de alimentação

    Quando o aparelho é ligado, é colocada uma marca de verificação em [Power ON] no menu de interruptores.

    Pode premir o interruptor de alimentação e selecionar [Power Standby] no menu de interruptores para definir a fonte de alimentação do aparelho para o estado de espera.

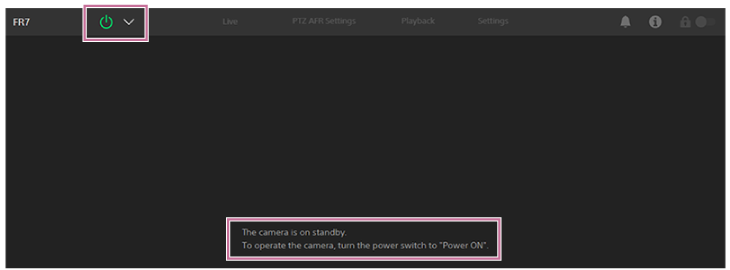

    No modo de espera de alimentação, aparece o seguinte ecrã.

    Para voltar a ligar a alimentação, prima o interruptor de alimentação e selecione [Power ON] no menu de interruptores.

  3. Separadores de comutação do ecrã de funcionamento

    Prima o separador para apresentar o ecrã de funcionamento correspondente.

    Separador [Live]: apresenta o ecrã de operações em gravação.

    Separador [PTZ AFR Settings]: apresenta o ecrã de definições do enquadramento auto PTZ.

    Separador [Playback]: apresenta o ecrã de operações em reprodução.

    Separador [Settings]: apresenta o ecrã de definições (menu web).

  4. Indicador PoE++, aviso de temperatura anormal

    O PoE++ é apresentado quando ligado a uma fonte PoE++. Se surgir uma condição de temperatura anormal, aparece a marca (Aviso de temperatura).

  5. Marca de notificações

    Quando recebe uma mensagem, a indicação da marca muda conforme mostrado abaixo.

    (Notificações ativadas)

    Tome a ação necessária, em função da mensagem apresentada no painel de imagem da câmara.

    Nota

    • As mensagens não são apresentadas quando [Monitoring] > [Output Display] > [HDMI/Stream] está definido para [Off] no menu web. Defina para [On], para verificar os conteúdos das mensagens.

  6. Botão (Estado da câmara)

    Prima o botão para apresentar as informações sobre o sinal de imagem gravada/imagem de saída da câmara, informações sobre a objetiva e o estado do controlador da objetiva (opção) num ecrã separado.

    Quando ocorre uma notificação relacionada com o controlador da objetiva (opção), a indicação muda conforme mostrado abaixo.

  7. Interruptor de bloqueio de operações no ecrã

    (Desbloqueio das operações): coloque o interruptor para a esquerda para controlar as operações no ecrã de operações em gravação e ecrã de operações em reprodução.

    (Bloqueio das operações): coloque o interruptor para a direita para bloquear as operações no ecrã de operações em gravação e ecrã de operações em reprodução para evitar ações acidentais.
