Configurar as definições iniciais do enquadramento auto PTZ

Este tópico descreve como configurar as definições iniciais do enquadramento auto PTZ.

  1. Prima o separador [PTZ AFR Settings].

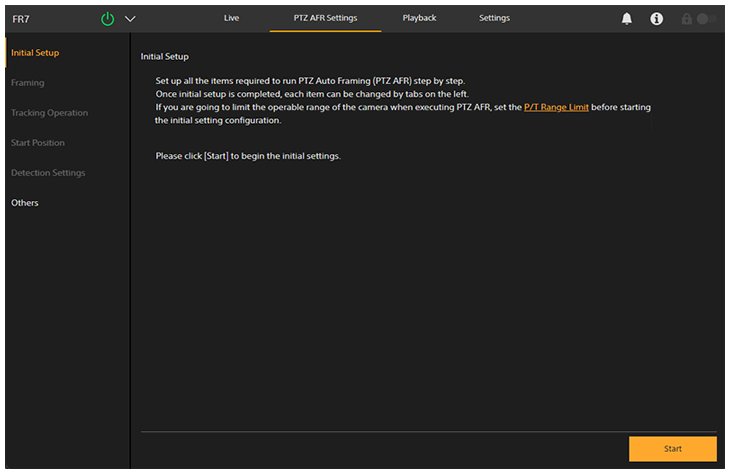

    Aparece o ecrã [Initial Setup] do ecrã de configuração do PTZ AFR.

  2. Verifique a descrição no ecrã e prima o botão [Start].

    Sugestão

    • O botão [Start] apenas é apresentado quando configura as definições pela primeira vez.

    Inicia a configuração das definições do enquadramento auto PTZ.

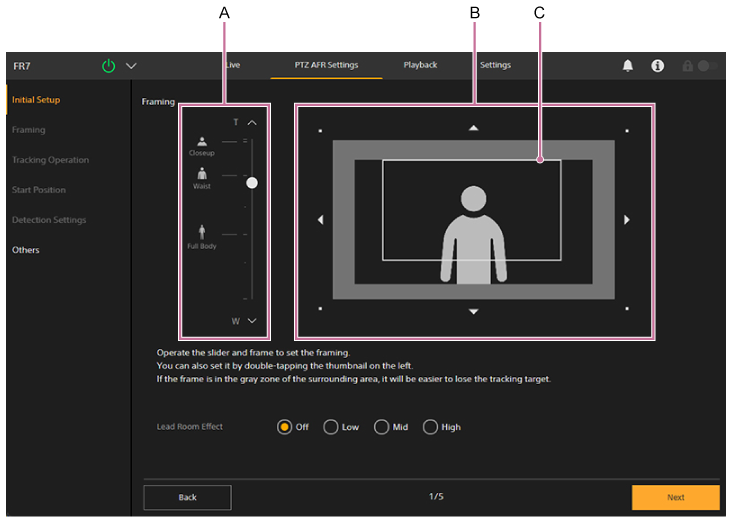

  3. Ajuste a composição pretendida do enquadramento auto PTZ no ecrã [Framing].

    A: controlo de deslize do tamanho da pessoa

    B: painel de ajuste da composição

    C: moldura da composição

    Ajuste o tamanho e a posição da pessoa na imagem.

    [Lead Room Effect]: defina a força do efeito que cria espaço branco na composição de acordo com a orientação do rosto.

    Sugestão

    • Clicar duas vezes num ícone no lado esquerdo do controlo de deslize do tamanho da pessoa irá definir a moldura da composição para o tamanho (proporção de zoom) e a posição da pessoa para esse ícone.

    Nota

    • Se a moldura da composição branca estiver sobreposta à zona cinzenta, será fácil perder pessoas a moverem-se na direção oposta.
    • Se compuser a filmagem de forma à pessoa ser grande, será fácil perder pessoas se estas se moverem rapidamente. Neste caso, torne a pessoa mais pequena e posicione-a de forma a existir espaço suficiente para se movimentar.
  4. Quando a configuração estiver concluída, prima o botão [Next].

    Aparece o ecrã de configuração seguinte.

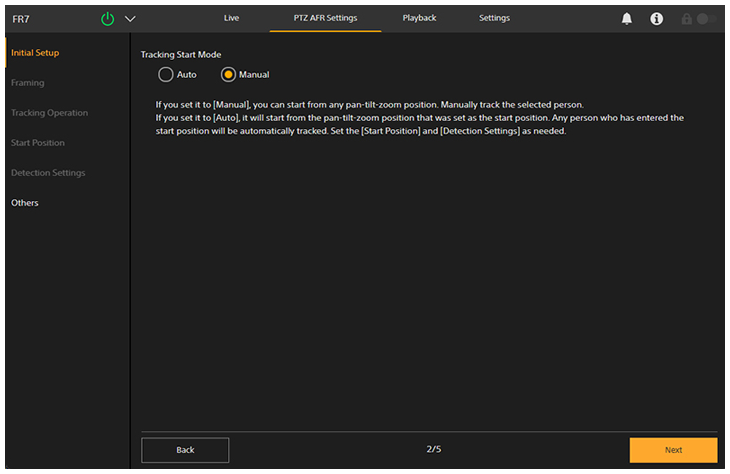

  5. Defina o modo de deteção no ecrã [Tracking Operation].

    Define o modo de início da deteção.

    • [Auto]: neste modo, a deteção automática de uma pessoa começa quando uma pessoa entra na área de deteção especificada no campo de visão configurado para a posição de início (modo de início da deteção auto). Quando esta definição é selecionada, é necessária a configuração no ecrã [Start Position] e das [Detection Settings].
    • [Manual]: neste modo, a deteção não inicia até especificar manualmente a pessoa a detetar (modo de início da deteção manual).
  6. Quando a configuração estiver concluída, prima o botão [Next].

    Aparece o ecrã de configuração seguinte.

    • Quando está selecionado [Auto], aceda ao passo 7.
    • Quando está selecionado [Manual], aceda ao passo 11.

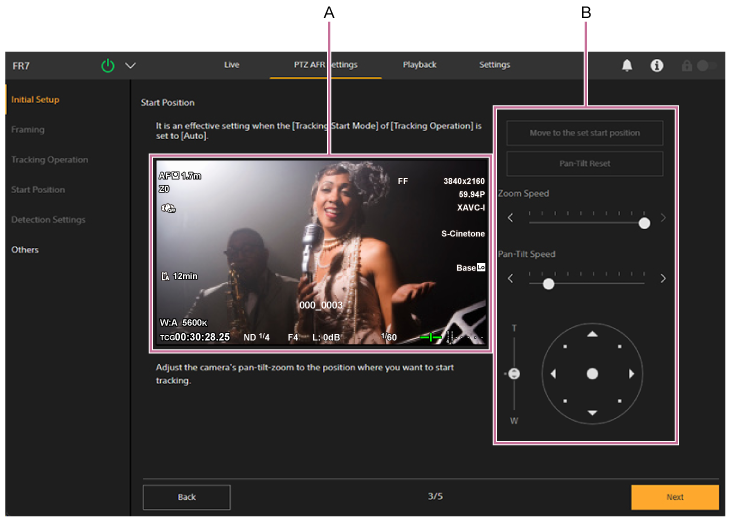

  7. Defina a posição de início para deteção auto no ecrã [Start Position].

    Configure a posição de início utilizada quando o enquadramento auto PTZ está no modo de início da deteção auto. Esta definição não é necessária para o modo de início da deteção manual.

    A câmara irá regressar à posição de início quando prime o botão (Reiniciar) no ecrã de operações em gravação ou se a deteção da pessoa que estava a detetar for perdida.

    A: painel de imagem da câmara

    B: painel de controlo do enquadramento

    Defina a posição de início.

    • Defina a posição de início utilizando o painel de controlo do enquadramento para deslocar, inclinar e aplicar zoom na imagem da câmara enquanto monitoriza a imagem da câmara no painel de imagem da câmara. Pode ajustar a velocidade de transição de deslocamento/inclinação e zoom utilizando os controlos de deslize.
    • Por predefinição, o botão [Move to the set start position] está desativado. É ativado após a configuração inicial ser concluída. Prima-o para mover para a posição de início atualmente configurada.
    • Prima o botão [Pan-Tilt Reset] para repor o deslocamento/inclinação. Prima o botão quando as luzes POWER e NETWORK estiverem a piscar simultaneamente no painel frontal do aparelho ou quando [Execute Pan-Tilt Reset] for apresentado no painel de controlo do enquadramento.

    Nota

    • Nos seguintes casos será necessária uma reconfiguração.
      • Quando a objetiva é substituída ou a definição [Imager Scan Mode] é alterada
      • Quando [Rec Format] > [Video Format] é alterado de 1920×1080 para 3840×2160 durante a operação de Zoom de Imagem Clara
      • Quando a definição [Zoom Type] é alterada
      • Quando [S&Q Motion] > [Frame Rate] está definido para um valor superior a 60fps
      • Quando [P/T Range Limit] é alterado
      • Quando [P/T Direction] > [Direction] > [Ceiling] é alterado
  8. Quando a configuração estiver concluída, prima o botão [Next].

    Aparece o ecrã de configuração seguinte.

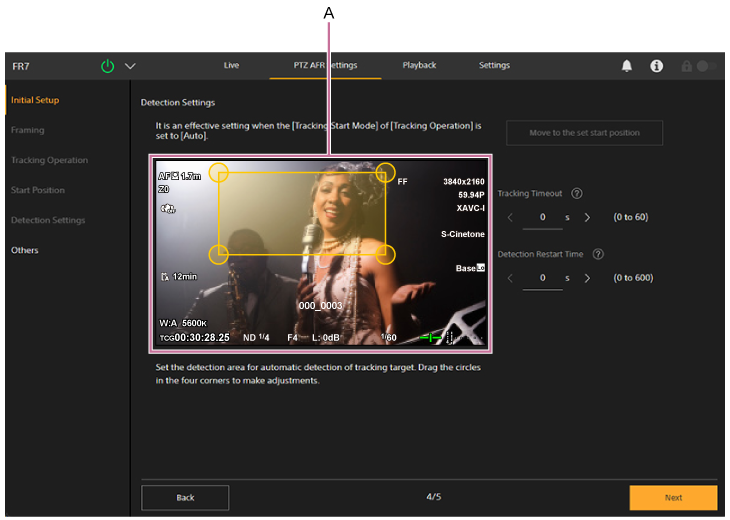

  9. Defina as definições detalhadas relacionadas com o início da deteção auto no ecrã [Detection Settings].

    Esta definição não é necessária para o modo de início da deteção manual.

    A: painel de configuração do intervalo de deteção

    Define o intervalo para detetar a pessoa pretendida.

    • Defina o intervalo de deteção arrastando os círculos nos quatro cantos da moldura cor-de-laranja no painel de configuração do intervalo de deteção enquanto monitoriza a imagem da câmara. Uma pessoa que entre neste intervalo irá tornar-se o alvo da deteção auto.
    • Por predefinição, o botão [Move to the set start position] está desativado. É ativado após a configuração inicial ser concluída. Prima-o para mover para a posição de início atualmente configurada.
    • [Tracking Timeout]: defina o tempo para regressar à posição de início se a deteção do rosto alvo for perdida. Defina para 0 segundos para desativar a função de tempo limite (valor predefinido: 0 segundos). Isto define o tempo antes de a câmara parar automaticamente a deteção de uma pessoa cujo rosto não é visível, tal como um espetador de costas que possa tornar-se acidentalmente o alvo da deteção e regressar à posição de início.
    • [Detection Restart Time]: defina o tempo entre o início da deteção auto e o reinício automático. Defina para 0 segundos para desativar a função de reinício auto (valor predefinido: 0 segundos). Se pretender mudar o alvo de deteção a intervalos regulares durante a filmagem, em vez de detetar apenas uma pessoa específica, pode definir um tempo para parar a deteção automática e, de seguida, reiniciar automaticamente.

    Nota

    • A reconfiguração será necessária se a definição da posição de início for alterada.
  10. Quando a configuração estiver concluída, prima o botão [Next].

    Aparece o ecrã de configuração seguinte.

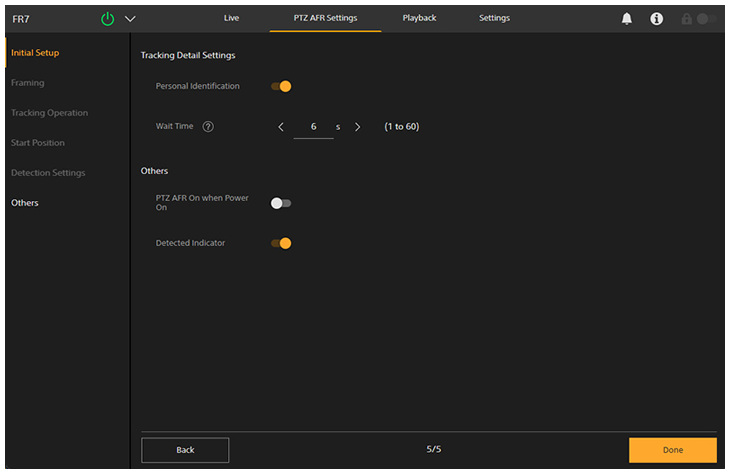

  11. Configure as definições no ecrã [Others].

    Configure as seguintes ações, conforme necessário.

    • [Personal Identification]: coloque na posição ON para um funcionamento normal. Coloque na posição OFF se pretender que a câmara detete sempre alguém automaticamente, sem identificar a pessoa.
    • [Wait Time]: defina o tempo para parar a operação de deslocamento/inclinação/zoom e aguarde até o alvo da deteção ser perdido.
    • [PTZ AFR On when Power On]: coloque na posição ON para iniciar com o enquadramento auto PTZ ativado quando o aparelho é ligado.
    • [Detected Indicator]: coloque na posição ON para apresentar uma moldura em torno do rosto de uma pessoa detetada como alvo ou candidato a deteção auto. Também apresenta o intervalo de deteção para a posição de início.
  12. Quando a configuração estiver concluída, prima o botão [Done].

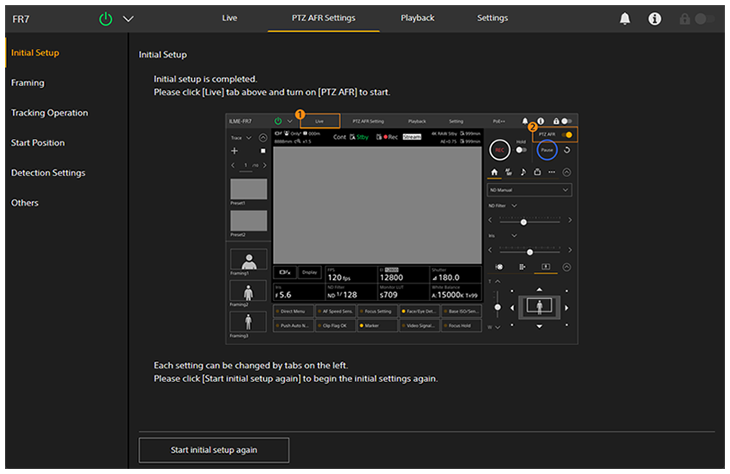

    Aparece o seguinte ecrã de conclusão.

    A configuração das definições iniciais do enquadramento auto PTZ está concluída.

Assim que tiver concluído a configuração inicial, pode abrir cada página individualmente a partir dos itens no lado esquerdo do ecrã de definições do PTZ AFR. Se forem alteradas definições, prima o botão [OK] em todas as páginas para aplicar as definições.
