Suportul obiectivului

Acest subiect descrie localizarea și funcțiile pieselor de pe suportul obiectivului unității.

Sugestie

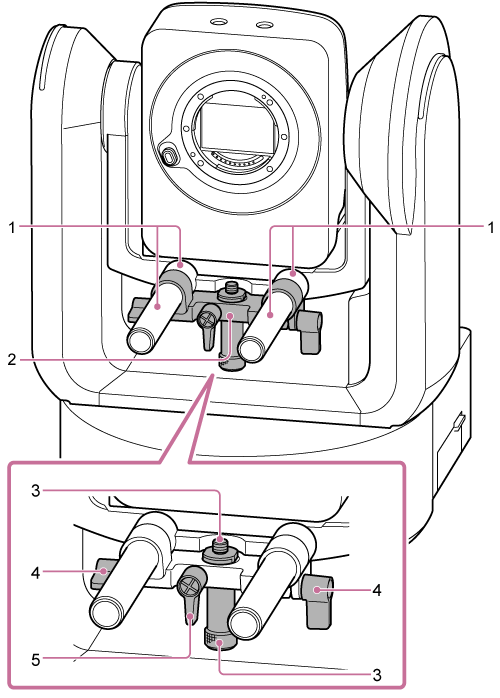

  • Această descriere face referire la ilustrația cu unitatea fără obiectiv atașat.

  1. Tija suportului obiectivului (2)

    Susține obiectivul.

    Poate fi utilizată și pentru montarea accesoriilor generale a tijei de Ø15.

  2. Unitatea suportului obiectivului

    Suportul obiectivului poate glisa înainte/înapoi în funcție de obiectiv și apoi se fixează.

  3. Șurub de atașare a bazei suportului obiectivului

    Atașați la baza suportului obiectivului. Puteți să reglați șurubul mai sus/jos în funcție de înălțimea bazei suportului obiectivului.

  4. Manetă de fixare a tijei suportului obiectivului (2 puncte)

    Fixează poziția înainte/înapoi a unității suportului obiectivului.

  5. Maneta de fixare a șurubului de atașare a bazei suportului obiectivului

    Fixează poziția verticală a șurubului de atașare a bazei suportului obiectivului.

    Sugestie

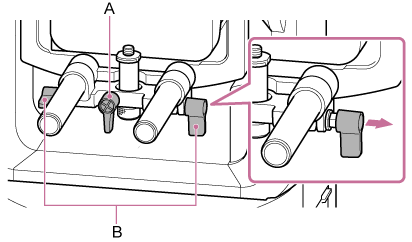

    • Dacă o manetă de fixare se află într-o poziție care face dificilă rotirea, eliberați maneta și rotiți-o într-un unghi care va facilita utilizarea. Când este în poziția dorită, închideți maneta de fixare.

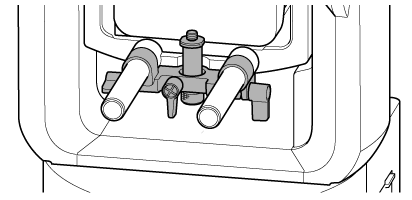

      A: Maneta de fixare a șurubului de atașare a bazei suportului obiectivului

      B: Manetă de fixare a tijei suportului obiectivului

    Notă

    • Pentru a nu permite unității suportului obiectivului să perturbe operația de panoramare/înclinare, deplasați unitatea suportului obiectivului spre capul camerei când nu o utilizați și șurubul de atașare a bazei suportului obiectivului în cea mai înaltă poziție (cel mai aproape de obiectiv).
