Montarea pe tavan

Acest subiect descrie procedura de montare a unității pe tavan, utilizând suportul pentru tavan (CIB-PCM1 (opțiune)).

  • Pentru a monta unitatea pe tavan, apelați la un tehnician profesionist.
  • La montarea pe tavan, asigurați-vă că suprafața și materialul de montare (excluzând accesoriile) pot să susțină 200 kg (440 lb 14,8 oz) sau mai mult și montați unitatea așa cum se descrie în acest Ghid de asistență. Dacă montajul nu este suficient de rezistent, unitatea poate să cadă și să cauzeze vătămări grave.
  • Atașați cablul cu sârmă furnizat pentru prevenirea căderii la suportul pentru tavan CIB-PCM1 (opțiune) pentru a preveni căderea unității.
  • Când unitatea este montată pe tavan, verificați dacă structura nu s-a slăbit o dată pe an. Scurtați intervalul de inspecție în funcție de condițiile de utilizare.

Notă despre instalare

  • Pentru a proteja obiectivul și blocul de conectori al obiectivului unității, mențineți capacul pentru obiectiv și husa pe acesta până obiectivul este fixat.
  • Pentru a preveni defectarea obiectivului, nu țineți în mână piesele acestuia în timp ce lucrați.
  • Pentru a preveni defectarea unității, nu țineți camera în mână în timp ce lucrați.
  1. Verificați accesoriile de montare pe tavan și spațiul de montare.

    Kitul suportului pentru tavan CIB-PCM1 (opțiune)

    Înainte de a începe, verificați dacă aveți următoarele piese.

    • Suportul corpului (1)
    • Suportul pentru tavan (1)
    • Capacul butonului de eliberare a obiectivului [1]
    • Cablul cu sârmă pentru prevenirea căderii (1)
    • Șuruburi +PSW M3×8 (9)
    • Șurub +PSW M4×8 din oțel inoxidabil pentru cablul cu sârmă pentru prevenirea căderii (1)

    Notă

    • Cablul cu sârmă pentru prevenirea căderii este proiectat să susțină unitatea când este suspendată. Nu aplicați nicio sarcină pe acesta în afară de cea a unității.

    Spațiul de montare

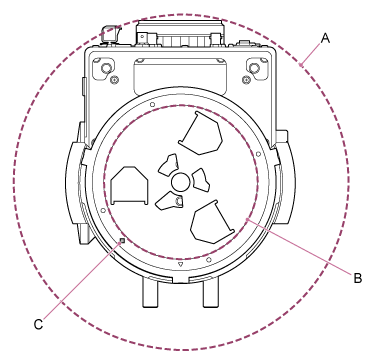

    Consultați schema de mai jos când stabiliți locația de montare și direcția, luând în calcul spațiul necesar pentru rotirea obiectivului și pentru cablurile din spatele unității.

    A: Raza de mișcare a capului camerei (de exemplu, SEL70200GM2 (cu SEL20TC atașat): Ø340)

    B: Suport de tavan (orificiu pe partea tavanului (Ø60))

    C: Orificiu de aliniere la montare

    Notă

    • Montați pe un tavan (din beton) care este suficient de rezistent.
    • Pentru a monta unitatea pe un tavan insuficient de rezistent, asigurați o ranforsare adecvată.
    • Montați-o într-un loc stabil care nu este supus vibrațiilor. Locurile supuse vibrațiilor pot provoca tremurul imaginilor.
    • Dacă unitatea trebuie montată pe o suprafață înclinată, mențineți-o la ±15° de planul orizontal și luați măsuri de precauție pentru a preveni căderea unității.
    • Partea opusă orificiului △ de pe suportul pentru tavan este direcția de captură (partea din față a camerei).
  2. Glisați clapeta de blocare a panoramării/înclinării în poziția UNLOCK pentru a debloca panoramarea/înclinarea și rotiți capul camerei cu 180° în direcția de înclinare.
  3. Glisați clapeta de blocare a panoramării/înclinării în poziția LOCK pentru a bloca panoramarea/înclinarea capului camerei.

    Capul camerei rotit la 180°

    Notă

    • Dacă panoramarea/înclinarea capului camerei nu se blochează când clapeta de blocare este în poziția LOCK, mișcați capul camerei manual până când se blochează în poziție.
  4. Atașați suportul corpului pe partea de jos a unității utilizând cele șase șuruburi furnizate (M3×8).

    Utilizați șuruburile furnizate. Dacă utilizați alte șuruburi decât cele furnizate, puteți deteriora interiorul unității.

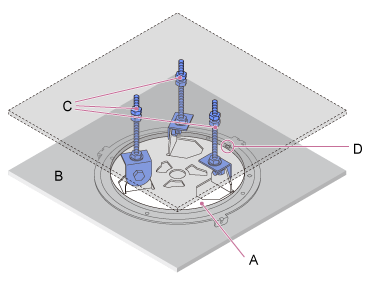

  5. Atașați suportul pentru tavan la o placă de montare (opțiune) și apoi fixați placa pe tavan.

    A: Suport pentru tavan

    B: Tavan

    C: Placă de montare

    D: Orificiul △

    Atașați suportul în funcție de orientarea suportului pentru tavan

    Rețineți că atunci când este montată pe tavan, partea din față a camerei este pe partea opusă a suportului pentru tavan în comparație cu montarea în poziție verticală normală. Montați corect consultând diagrama care indică direcția de montare.

    A: Partea frontală pentru montarea în poziție verticală (orientarea orificiului △)

    B: Partea frontală pentru montarea pe tavan

    Notă

    • Clientul este responsabil pentru materialul suprafeței de montare.

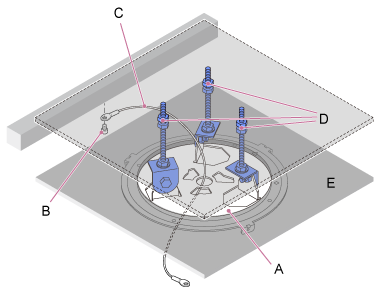

  6. Fixați cablul cu sârmă pentru prevenirea căderii pe tavan.

    A: Suport pentru tavan

    B: Șurub cu cap crenelat cu locaș hexagonal (M5, 3/16 inch)

    C: Cablul cu sârmă (furnizat)

    D: Placă de montare

    E: Tavan

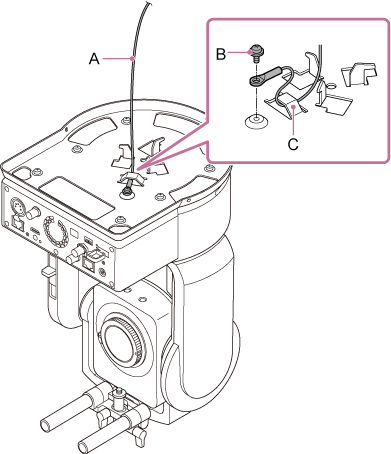

  7. Trageți cablul cu sârmă pentru prevenirea căderii prin orificiul din centrul suportului pentru tavan și fixați de suportul corpului.

    Treceți cablul cu sârmă pentru prevenirea căderii prin bucla metalică a cablului cu sârmă al suportului corpului și fixați-l bine pe suport utilizând șurubul din oțel inoxidabil furnizat (M4×8).

    A: Cablul cu sârmă furnizat

    B: Șurubul Phillips (M4×8) furnizat

    C: Bucla de metal al cablului cu sârmă

    Utilizați șurubul furnizat. Dacă utilizați alt șurub decât cel furnizat, puteți reduce eficiența cablului cu sârmă.

    Notă

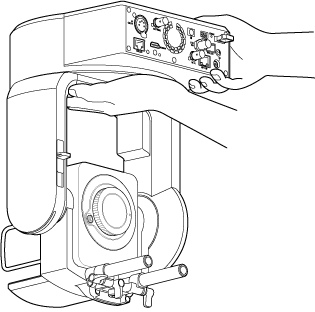

    • Se recomandă ca o persoană să țină cu mâinile unitatea așa cum se indică în diagrama următoare, iar altă persoană să monteze unitatea.

    • Nu țineți cu mâna capul camerei sau suportul obiectivului în timp ce montați unitatea. Există riscul de deteriorare și vătămare corporală dacă unitatea este scăpată sau cade.
    • La cablare, aveți grijă să nu se scurtcircuiteze conectorii electrici și cablurile din cauza cablului cu sârmă pentru prevenirea căderii.
    • Structura poate să susține o masă suspendată de până la 8,8 kg (19 lb 6,4 oz) (inclusiv obiectivul). Pentru a preveni căderea unității, nu depășiți masa maximum preconizată.

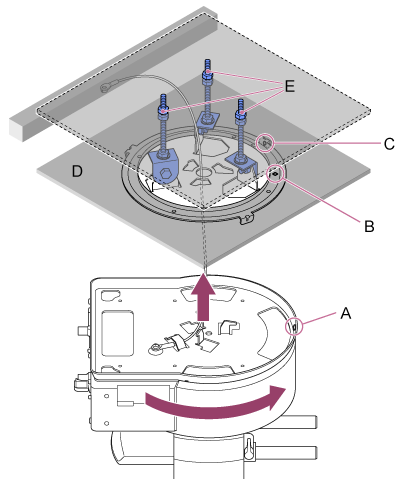

  8. Aliniați orificiul pentru șurub (A) de pe suportul corpului cu orificiul ◇ (B) de pe suportul pentru tavan, introduceți unitatea și rotiți-o la aproximativ 60 de grade spre dreapta până când orificiul pentru șurub (A) și orificiul pentru șurub (C) sunt aliniate.

    A: Orificiul pentru șurub de pe suportul corpului

    B: Orificiul pentru șurub de pe suportul pentru tavan (orificiul ◇)

    C: Orificiu pentru șurub

    D: Tavan

    E: Placă de montare

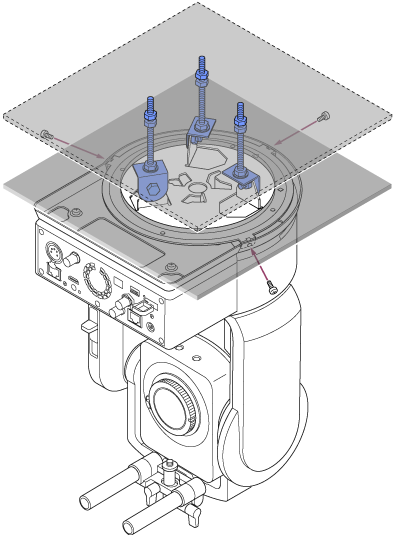

  9. Atașați suportul corpului și cel pentru tavan utilizând cele trei șuruburi de blocare la rotire (M3×8).

  10. Verificați starea monturii.

    Verificați în special aspectele de mai jos.

    • Șuruburile de montare sunt fixate corect.
    • Cablul cu sârmă de prevenire a căderii este atașat corect și nu este răsucit.
    • Unitatea este montată la nivel (fără să se încline sau clatine).
    • Unitatea nu se rotește liber când este mișcată.

Apoi atașați obiectivul. Consultați „Atașarea unui obiectiv”, luând în considerare informațiile din „Măsuri de precauție la atașarea/detașarea unui obiectiv”, „Verificarea comutatoarelor obiectivului” și „Măsuri de precauție la utilizarea unui obiectiv cu zoom”.

Notă

  • Pentru a realiza panoramarea/înclinarea corect, când unitatea este montată pe tavan, setați [Pan-Tilt] > [Direction] > [Ceiling] la [On] din meniul web.

  • După atașarea unui obiectiv, verificați dacă acesta este fixat bine.

    Obiectivul nu are nicio protecție împotriva căderii. Sony nu-și asumă răspunderea dacă obiectivul cade din unitate.
