Montarea în poziție verticală într-o locație fixă, la înălțime

Acest subiect descrie procedura de montare a unității în poziție verticală într-o locație la înălțime, utilizând suportul pentru tavan (CIB-PCM1 (opțiune)).

  • Pentru a monta unitatea într-o poziție la înălțime, apelați la un tehnician profesionist.
  • La montarea într-o locație la înălțime, asigurați-vă că suprafața de montare și materialul de montare (excluzând accesoriile) pot să susțină 200 kg (440 lb și 14,8 oz) sau mai mult și montați unitatea așa cum se descrie în acest Ghid de asistență. Dacă montajul nu este suficient de rezistent, unitatea poate să cadă și să cauzeze vătămări grave.
  • Atașați cablul cu sârmă furnizat pentru prevenirea căderii la suportul pentru tavan CIB-PCM1 (opțiune) pentru a preveni căderea unității.
  • Când unitatea este montată într-o locație la înălțime, verificați o dată pe an dacă s-a slăbit structura. Scurtați intervalul de inspecție în funcție de condițiile de utilizare.

Notă despre instalare

  • Pentru a proteja obiectivul și blocul de conectori al obiectivului unității, mențineți capacul pentru obiectiv și husa pe acesta până obiectivul este fixat.
  • Pentru a preveni defectarea obiectivului, nu țineți în mână piesele acestuia în timp ce lucrați.
  • Pentru a preveni defectarea unității, nu țineți camera în mână în timp ce lucrați.
  1. Verificați accesoriile de montare la înălțime și spațiul de montare.

    Kitul suportului pentru tavan CIB-PCM1 (opțiune)

    Înainte de a începe, verificați dacă aveți următoarele piese.

    • Suportul corpului (1)
    • Suportul pentru tavan (1)
    • Capacul butonului de eliberare a obiectivului [1]
    • Cablul cu sârmă pentru prevenirea căderii (1)
    • Șuruburi +PSW M3×8 (9)
    • Șurub +PSW M4x8 din oțel inoxidabil pentru cablul cu sârmă pentru prevenirea căderii (1)

    Notă

    • Cablul cu sârmă pentru prevenirea căderii este proiectat să susțină unitatea când este suspendată. Nu aplicați nicio sarcină pe acesta în afară de cea a unității.

    Spațiul de montare

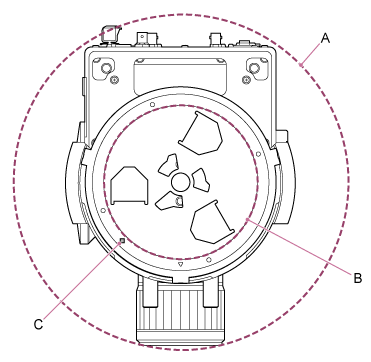

    Consultați schema de mai jos când stabiliți locația de montare și direcția, luând în calcul spațiul necesar pentru rotirea obiectivului și pentru cablurile din spatele unității.

    A: Raza de mișcare a capului camerei (de exemplu, SEL70200GM2 (cu SEL20TC atașat): Ø340)

    B: Suport de tavan (orificiu pe partea suprafeței de montare (Ø60))

    C: Orificiu de aliniere la montare

    Notă

    • Montați-o într-un loc stabil care nu este supus vibrațiilor. Locurile supuse vibrațiilor pot provoca tremurul imaginilor.
    • Dacă unitatea trebuie montată pe o suprafață înclinată, mențineți-o la ±15° de planul orizontal și luați măsuri de precauție pentru a preveni căderea unității.
  2. Glisați clapeta de blocare a panoramării/înclinării în poziția LOCK pentru a bloca panoramarea/înclinarea capului camerei.

    Notă

    • Dacă panoramarea/înclinarea capului camerei nu se blochează când clapeta de blocare este în poziția LOCK, mișcați capul camerei manual până când se blochează în poziție.
  3. Atașați suportul corpului pe partea de jos a unității utilizând cele șase șuruburi furnizate (M3×8).

    Utilizați șuruburile furnizate. Dacă utilizați alte șuruburi decât cele furnizate, puteți deteriora interiorul unității.

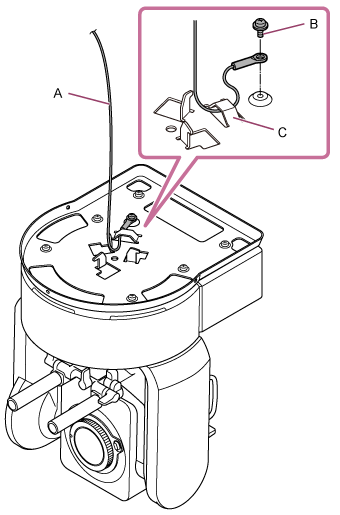

  4. Atașați cablul cu sârmă pentru prevenirea căderii la suportul corpului.

    A: Cablul cu sârmă furnizat　

    B: Șurubul Phillips (M4×8) furnizat

    C: Bucla de metal al cablului cu sârmă

    Utilizați șurubul furnizat. Dacă utilizați alt șurub decât cel furnizat, puteți reduce eficiența cablului cu sârmă.

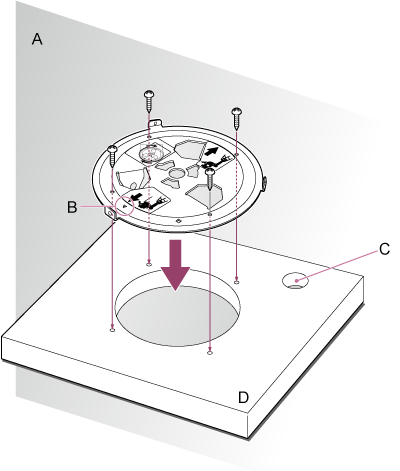

  5. Atașați suportul pentru tavan de suprafața, precum un raft, pe care va fi montată unitatea.

    A: Perete　

    B: Marcajul △ (camera în direcția înainte)

    C: Orificiu pentru cablurile de conectare

    D: Raft sau altă suprafață de montare

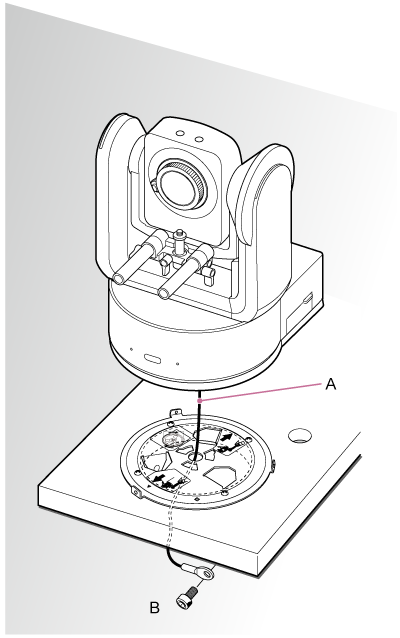

  6. Atașați cablul cu sârmă pentru prevenirea căderii lângă suprafața de montare.

    Utilizați un șurub cu cap crenelat cu locaș hexagonal M5 (3/16 inch) (opțiune) și atașați-l la un obiect de lângă raft sau suprafața pe care este fixat suportul pentru tavan.

    A: Cablu cu sârmă　

    B: Șurub cu cap crenelat cu locaș hexagonal (M5, 3/16 inch)

  7. Aliniați orificiul pentru șurub 〇 din partea din față a suportului corpului cu orificiul ◇ al suportului pentru tavan, introduceți unitatea și fixați temporar suportul corpului în suportul pentru tavan rotind unitatea spre dreapta.

    A: Orificiul 〇

    B: Orificiul ◇

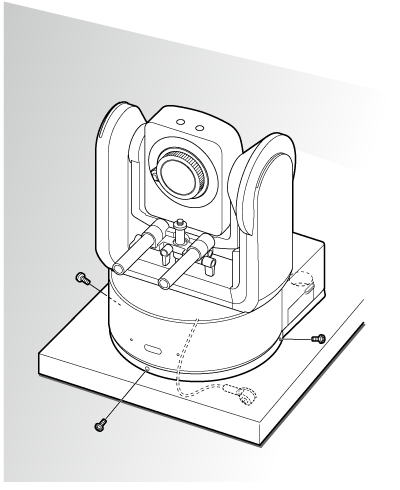

  8. Atașați suportul corpului și cel pentru tavan utilizând cele trei șuruburi de blocare la rotire (M3×8).

  9. Verificați starea monturii.

    Verificați în special aspectele de mai jos.

    • Șuruburile de montare sunt fixate corect.
    • Cablul cu sârmă de prevenire a căderii este atașat corect și nu este răsucit.
    • Unitatea este montată la nivel (fără să se încline sau clatine).
    • Unitatea nu se rotește liber când este mișcată.

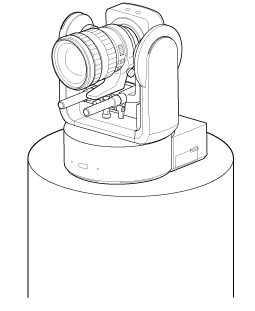

Apoi atașați obiectivul. Consultați „Atașarea unui obiectiv”, luând în considerare informațiile din „Măsuri de precauție la atașarea/detașarea unui obiectiv”, „Verificarea comutatoarelor obiectivului” și „Măsuri de precauție la utilizarea unui obiectiv cu zoom”.

Notă

  • După atașarea unui obiectiv, verificați dacă acesta este fixat bine.

    Obiectivul nu are nicio protecție împotriva căderii. Sony nu-și asumă răspunderea dacă obiectivul cade din unitate.
