Structura ecranului de operare în timp real

Acest subiect descrie structura ecranului de operare în timp real.

  1. Panoul de control al pozițiilor presetate

    Afișează poziția înregistrată a unei presetări utilizând o miniatură. Atingeți de două ori miniatura pentru a reveni la poziția memorată în presetare.

  2. Panoul cu imaginea camerei

    Afișează imaginea curentă a camerei și starea unității.

    Afișează aceeași imagine ca ieșirea HDMI.

    Următoarea stare este afișată deasupra imaginii. Este afișat și un cadru roșu sau unul verde în jurul imaginii în funcție de indicatorul de semnalizare extern care este primit.

    Nu. Display Descriere
    2-1 Indicator pentru modul de focalizare Consultați „Indicator pentru modul de focalizare” din „Afișajul ecranului camerei.”
    2-2 Mod de înregistrare, slot A/B, indicator interval de înregistrare Interval Rec Consultați „Mod de înregistrare, slot A/B, indicator interval de înregistrare Interval Rec” din „Afișajul ecranului camerei”
    2-3 Indicator pentru starea de redare Este afișat în timpul redării în timp real (numai când opțiunea [Stream Setting] este setată la [SRT-Caller])
    2-4 Indicator de stare a operării ieșirii RAW Afişează starea de ieşire a semnalului RAW. Pentru detalii despre RAW, consultați „Înregistrarea clipurilor video RAW”.
    2-5 Indicator capacitate rămasă pe suportul media Consultați „Indicator capacitate rămasă pe suportul media” din „Afișajul ecranului camerei.”
    2-6 Indicator poziție zoom Consultați „Indicator poziție zoom” din „Afișajul ecranului camerei.”
    2-7 Indicator pentru modul AE/nivelul AE Afișează indicatorul pentru modul AE/nivelul AE. Pentru detalii despre AE, consultați „Reglarea luminozității”.

    Butonul [Display]

    Apăsați acest buton pentru a afișa informațiile despre cameră pe imagine.

    Apăsați-l din nou când informațiile despre cameră sunt afișate, pentru a le ascunde.

    Pe lângă marcaje, indicatorii și mesajele privind focalizarea automată sunt afișate în funcție de stare.

    Butonul pentru oprirea focalizării automate cu urmărire în timp real

    Apăsați butonul pentru a opri urmărirea unui subiect.

  3. Buton Record START/STOP

    Apăsați butonul pentru a începe înregistrarea. În timpul înregistrării, butonul record START/STOP se aprinde în roșu.

    Apăsați-l în timpul înregistrării pentru a opri înregistrarea.

    Puteți seta comutatorul Hold în starea Hold pentru a preveni acționarea accidentală a butonului record START/STOP.

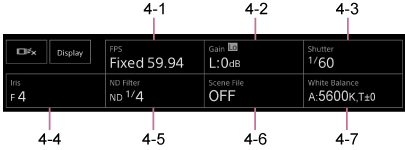

  4. Panoul de configurare de bază a camerei

    Afișează setările pentru funcțiile de bază necesare pentru captură pe butoane. Apăsați un buton pentru a afișa ecranul de configurare corespunzător pentru fiecare funcție de pe panoul de ajustare a configurației de bază a camerei, de mai jos (5).

    4-1 [FPS]

    4-2 [ISO/Gain / Exposure Index]

    4-3 [Shutter]

    4-4 [Iris]

    4-5 [ND Filter]

    4-6 [Scene File / Base Look/LUT]

    4-7 [White Balance]

    • Pentru detalii, consultați descrierea fiecărei funcții.
    Function Referință
    FPS „Mișcare cu încetinitorul și rapidă”
    ISO/Gain „Setarea sensibilității de bază” și „Reglarea automată a amplificării” și „Reglarea manuală a amplificării” din „Reglarea amplificării”
    Exposure Index „Setarea sensibilității de bază”, „Modificarea distribuției zonelor întunecate și luminoase în imaginile înregistrate”
    Shutter „Reglarea automată a obturatorului” și “Reglarea manuală a obturatorului” din „Ajustarea obturatorului”
    Iris „Reglarea automată a diafragmei” și “Reglarea manuală a diafragmei” din „Ajustarea diafragmei”
    ND Filter „Despre filtrul ND” din „Reglarea nivelului de lumină (filtrul ND)”
    Scene File „Prezentarea generală a aspectelor” și alte subiecte din „Înregistrarea cu aspectul dorit”
    Base Look/LUT „Captura cu ajustarea aspectului în post-producție”
    White Balance „Ecranul de reglare a balansului de alb”

  5. Panoul de ajustare a configurației de bază a butoanelor alocabile/camerei

    Afișează butoanele alocabile în timpul funcționării normale. Apăsați pe butonul „Panou de configurare a camerei” pentru a afișa elementele de configurare corespunzătoare. Apăsați pe butonul [X] sau apăsați din nou pe butonul de pe panoul de configurare a camerei pentru a reveni la afișajul butoanelor alocabile.

    • Pentru detalii despre butoanele alocabile, consultați „Butoanele alocabile”.
    • Pentru detalii despre panoul de ajustare a configurației de bază a camerei, consultați descrierea fiecărei funcții.

  6. Panoul de control al încadrării/panoul de control GUI

    Comutați între panoul de control al încadrării/panoul de control GUI utilizând filele de sus.

    Utilizați panoul de control al încadrării pentru a ajusta încadrarea. Apăsați pe fila [Pan-Tilt-Zoom] pentru a afișa panoul de control al încadrării.

    • Pentru detalii despre operare, consultați „Reglarea încadrării”.

    Sugestie

    • Partea cu joystick a panoului de control al încadrării este afișată așa cum se afișează mai jos când operația de panoramare/înclinare este dezactivată și când este necesară inițializarea panoramării/înclinării.
      • Când operația de panoramare/înclinare este blocată utilizând clapeta de blocare a panoramării/înclinării

      • Când operația de panoramare/înclinare nu este inițializată

      • Când operația de panoramare/înclinare trebuie resetată

      • Când operația de panoramare/înclinare este dezactivată

    • Când operația de panoramare/înclinare nu este inițializată sau trebuie să fie resetată, puteți să accesați rapid butonul [Pan-Tilt Reset] de pe panoul de control al camerei apăsând pe mesajul afișat sub joystick.

    Utilizați panoul de control GUI pentru a utiliza meniul camerei, redarea clipurilor și alte funcții. Apăsați pe fila [Cam GUI] pentru a afișa panoul de control GUI.

    • Pentru detalii despre operare, consultați „Utilizarea meniului camerei” și „Redarea clipurilor și alte operații cu clipurile”.

  7. Panoul de control al camerei

    Utilizați-l pentru a configura funcțiile necesare pentru a opera camera.

    Comutați între ecrane pentru a le afișa utilizând filele de sus.

    • Pentru detalii, consultați descrierea fiecărei funcții.

    Fila (Main)

    Afișează elementele de configurare pentru funcțiile utilizate frecvent.

    Funcțiile glisorului de sus și de jos pot fi schimbate apăsând pe butonul [▼] și selectând un element din lista afișată. Pot fi selectate următoarele funcții.

    • ND Filter
    • Iris
    • ISO*
    • Gain*
    • Exposure Index*
    • AE Level
    • Viteză zoom
    • Pan-Tilt Speed

    *Se afișează în funcție de setările meniului.

    Fila (Focus)

    Afișează elementele de configurare referitoare la focalizare.

    Fila (Audio)

    Afișează elementele de configurare referitoare la sunet.

    Fila (Stream)

    Afișează elementele de configurare referitoare la redarea în timp real.

    Elementele afișate variază în funcție de setarea formatului de redare în timp real.

    Când este setată la [SRT-Caller], redarea în timp real poate fi pornită/oprită pe acest ecran.

    • Pentru detalii, consultați „Despre redarea în timp real” și alte subiecte din secțiunea „Configurarea redării în timp real”.

    Fila (Others)

    Afișează elementele de configurare pentru alte funcții.
