Ataşarea unui obiectiv
Acest subiect descrie cum se atașează un obiectiv cu montură E sau cu montură A.
Notă
- Când utilizați un obiectiv cu montură A, diafragma este setată manual și focalizarea este setată la MF.
-

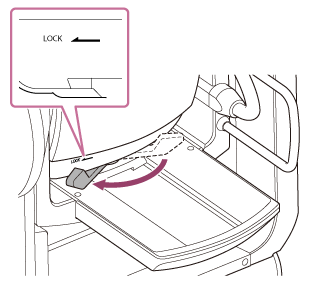

Glisați clapeta de blocare a panoramării/înclinării în poziția LOCK pentru a bloca panoramarea/înclinarea capului camerei.
Notă
- Dacă panoramarea/înclinarea capului camerei nu se blochează când clapeta de blocare este în poziția LOCK, mișcați capul camerei manual până când se blochează în poziție.
-

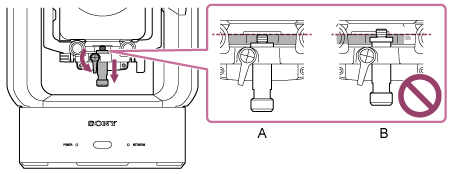

Rotiți maneta de fixare pentru șurubul de atașare a bazei suportului obiectivului spre stânga pentru a slăbi blocarea, apoi mișcați acest șurubul de atașare a bazei suportului obiectivului într-o poziție care nu deranjează obiectivul.
A: Corect
B: Incorect
-
Rotiți clapeta de blocare a capului camerei în direcția săgeții pentru deblocarea capului camerei.
Notă
- Până când capul camerei nu este blocat din nou, există riscul ca acesta să se miște din loc sub acțiunea propriei greutăți. Susțineți capul camerei cu mâna în timp ce efectuați acțiunea.
-
Glisați capul camerei în poziția cea mai în față.
-
Rotiți clapeta de blocare a capului camerei în direcția săgeții pentru blocarea capului camerei.
-
Scoateți capacul și husa de pe unitate și obiectiv.
-
Aliniați marcajul de montare (alb) a obiectivului cu unitatea, introduceți cu atenție obiectivul în capul camerei și apoi rotiți obiectivul spre dreapta până se fixează cu un clic în poziția blocată.
A: Marcaje de montare (albe)
Notă
- Pentru a utiliza un obiectiv cu montură A, atașați un adaptor de montare a obiectivului (opțiune) la unitatea la și apoi fixați obiectivul cu montură A.
-
Rotiți clapeta de blocare a capului camerei în direcția săgeții pentru deblocarea capului camerei.
Notă
- Până când capul camerei nu este blocat din nou, există riscul ca acesta să se miște din loc sub acțiunea propriei greutăți. Susțineți capul camerei cu mâna în timp ce efectuați acțiunea.
-
Mențineți echilibrul față/spate al capului camerei astfel încât baza glisantă să fie orizontală.

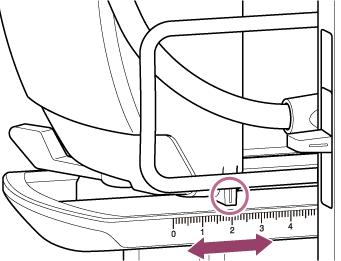

Dacă utilizați unul dintre următoarele obiective, puteți să echilibrați în mare unitatea și obiectivul consultând scala de pe baza glisantă.
Poziția scalei Denumire obiectiv 0,5 SEL70200GM (cu SEL20TC atașat) 1,7 SEL70200GM 2.0 SEL70200GM2 (cu SEL20TC atașat) 3,0 SELP28135G, SEL70200GM2 3,5 SELP18110G 3,6 SELC1635G 4,3 SEL70200G 5.0 sau mai mult SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G Notă
- Utilizați scala bazei glisante ca referință pentru echilibrarea aproximativă.
- Când atașați obiectivul, reglați echilibrul în mod adecvat, astfel încât unitatea să nu se încline în spate și în față.
- Reglați echilibrul pe o suprafață orizontală.
-

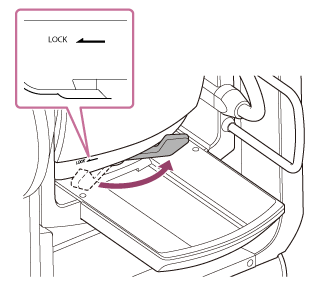

Rotiți clapeta de blocare a capului camerei în direcția săgeții pentru blocarea capului camerei.
-
Rotiți maneta de fixare a suportului obiectivului spre stânga pentru a slăbi unitatea suportului obiectivului.
A: Maneta de fixare a tijei suportului obiectivului (2 puncte)
B: Unitatea suportului obiectivului
-
Deplasați unitatea suportului obiectivului astfel încât baza suportului obiectivului să fie aliniată cu șurubul de atașare a acesteia, apoi rotiți șurubul spre dreapta pentru a fixa baza suportului obiectivului.
Notă
- Asigurați-vă că baza suportului obiectivului este perpendiculară pe șurubul de atașare a acesteia și apoi strângeți-l.
-
Rotiți maneta de fixare pentru șurubul de atașare a bazei suportului obiectivului spre dreapta pentru a-l bloca.
A: Șurub de atașare a bazei suportului obiectivului
B: Orificiu pentru șurubul de atașare
C: Maneta de fixare a șurubului de atașare a bazei suportului obiectivului
Sugestie
- Dacă o manetă de fixare se află într-o poziție care face dificilă rotirea, eliberați maneta și rotiți-o într-un unghi care va facilita utilizarea. Când este în poziția dorită, închideți maneta de fixare.
A: Maneta de fixare a șurubului de atașare a bazei suportului obiectivului
B: Manetă de fixare a tijei suportului obiectivului
-
Rotiți cele două manete de fixare a tijei suportului obiectivului spre dreapta pentru a fixa unitatea suportului obiectivului.
-
Verificați dacă ambele manete sunt strânse și nu se mișcă liber, dacă obiectivul este fixat bine și comutatoarele acestuia sunt setate corect.
- Dacă maneta este slăbită sau obiectivul nu este fixat bine, acesta poate să cadă și să se deterioreze.
- Când utilizați un obiectiv cu zoom electronic și montură E, obiectivul trebuie calibrat și separat, pentru a restabili cu precizie pozițiile de zoom stocate în pozițiile presetate ale camerei. Pentru detalii, consultați „Calibrarea unui obiectiv cu montură E”.
