Bloková schémata
Blokové diagramy souvisejí se zvukem a nabídkou [Zvuk].

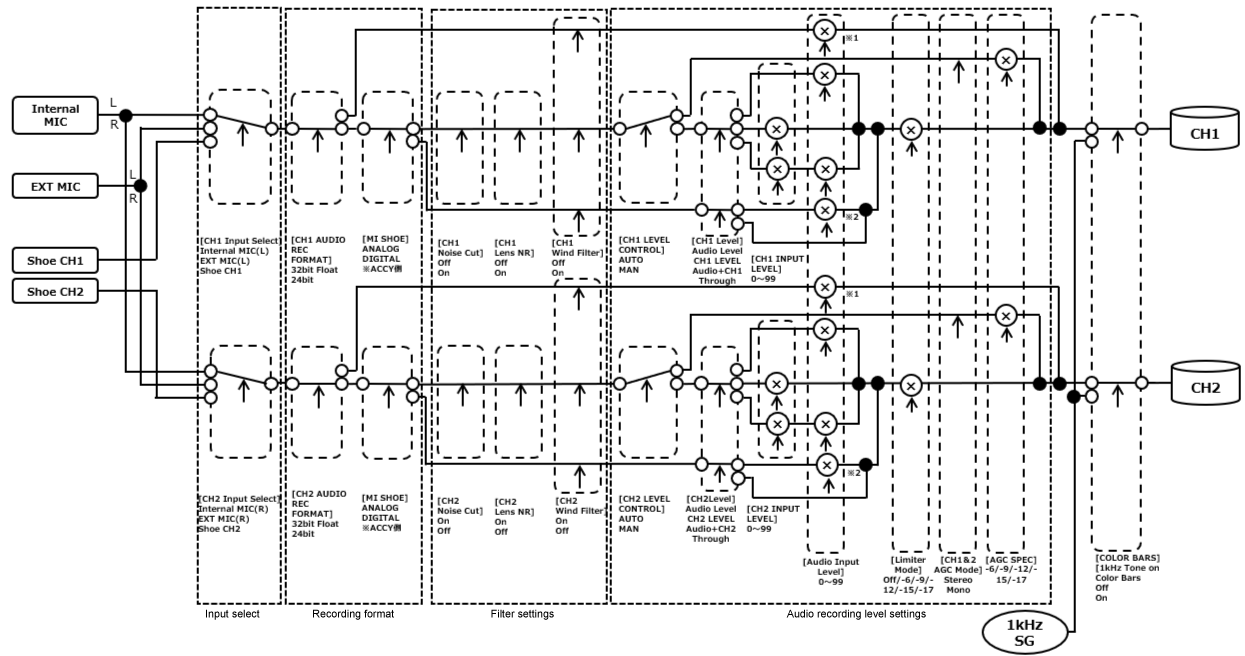

[Zvukový vstup] (CH1 a CH2)
*1: Zakázáno, pokud je adaptér XLR nastaven na volbu AUTO
*2: Zakázáno, pokud jsou funkce XLR-H2 a XLR-A4 nastaveny na možnost AUTO
* Nastavte pomocí [Zvuk] – [Zvukový vstup] – [Ovládání úrovně CH1] na volbu [Ovládání úrovně CH2] v nabídce pro vstup zvuku z adaptéru XLR.

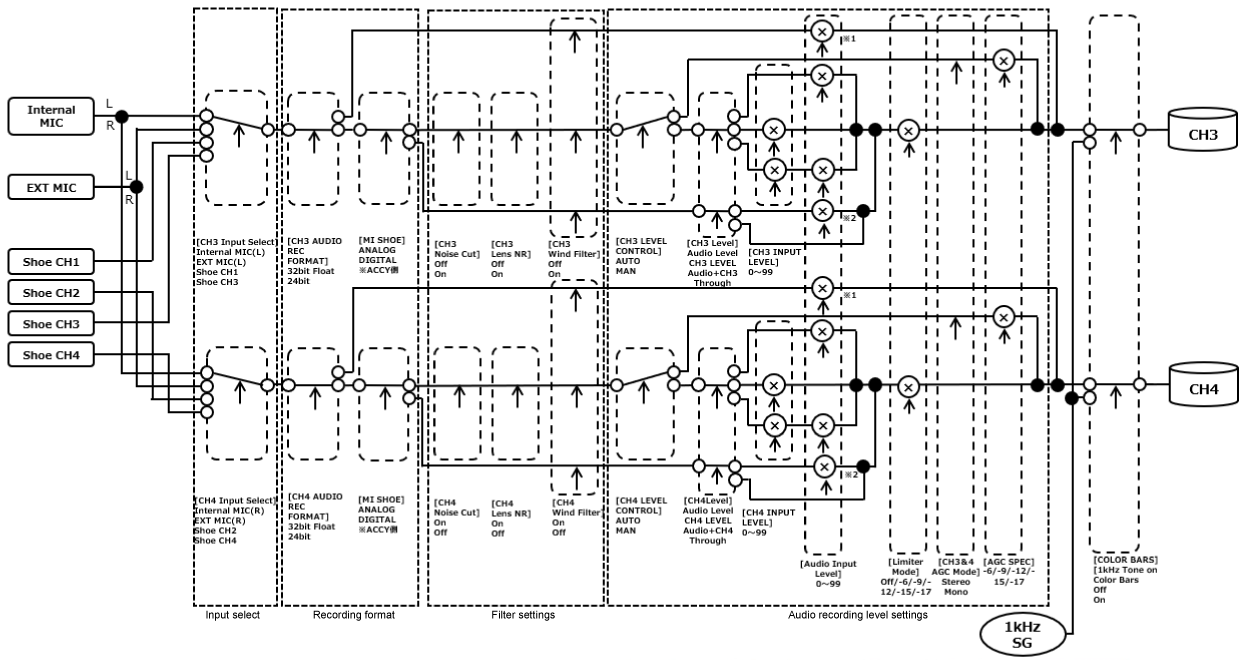

[Zvukový vstup] (CH3 a CH4)
*1: Zakázáno, pokud je adaptér XLR nastaven na volbu AUTO
*2: Zakázáno, pokud jsou funkce XLR-H2 a XLR-A4 nastaveny na možnost AUTO
* Nastavte pomocí [Zvuk] – [Zvukový vstup] – [Ovládání úrovně CH1] na volbu [Ovládání úrovně CH3] v nabídce pro vstup zvuku z adaptéru XLR.

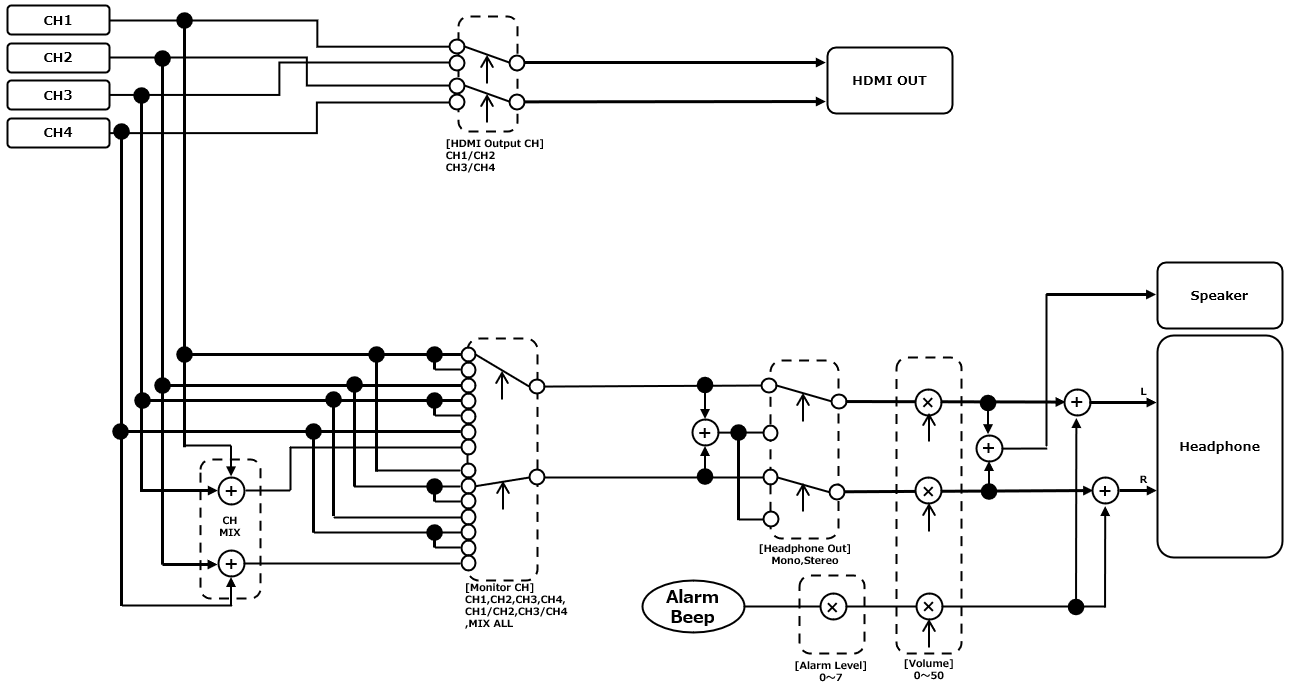

Blokové schéma (příklad výstupu)
