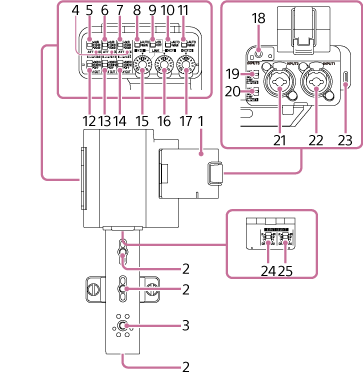

Digitální fotoaparát s výměnnými objektivyILME-FX5/ILME-FX5BUživatelská příručka

Držák mikrofonu

Otvory pro upevňovací šroub příslušenství

Kompatibilní se šrouby 1/4-20 UNC (délka 8,0 mm nebo kratší).

Držák sáněk / otvor pro upevňovací šroub příslušenství

Kompatibilní se šrouby 1/4-20 UNC (délka 7,5 mm nebo kratší).

Kontrolka OL (přetížení)

Rozsvítí se, když je k dispozici hlasitý vstupní zvuk, který by způsobil analogový ořez. Upravte vstupní úroveň pomocí spínače ATT na připojeném zařízení nebo jednotce rukojeti tak, aby byla úroveň zvuku v rozsahu, ve kterém se kontrolka nezapíná.

Spínač ATT (INPUT1)

Nastavuje referenční vstupní úroveň konektoru INPUT1. Povoleno, když je spínač INPUT1 (LINE/MIC/MIC+48V) nastaven do polohy „MIC“ nebo „MIC+48V“.

Spínač ATT (INPUT2)

Nastavuje referenční vstupní úroveň konektoru INPUT2. Povoleno, když je spínač INPUT2 (LINE/MIC/MIC+48V) nastaven do polohy „MIC“ nebo „MIC+48V“.

Spínač ATT (INPUT3)

Nastavuje referenční vstupní úroveň konektoru INPUT3.

Spínač AUTO/MAN (CH1)

Vybírá metodu nastavení (automaticky/ručně) výstupu hlasitosti zvuku do kanálu CH1.

Spínač LINK

Pokud je spínač LINK nastaven do polohy „ON“ a spínač AUTO/MAN (CH1) je nastaven do polohy „MAN“, můžete nastavit úroveň hlasitosti záznamu zvuku kanály CH1 i CH2 pomocí otočného ovladače AUDIO LEVEL (CH1).

Když je spínač AUTO/MAN (CH1) nastaven do polohy „AUTO“, kanál CH2 je také nastaven na „AUTO“, ale tato operace sama o sobě nepropojuje úroveň hlasitosti záznamu zvuku pro CH1 i CH2. K propojení kanálů nastavte možnost [Zvuk] – [Zvukový vstup] – [Režim AGC CH1&2] nebo [Režim AGC CH3&4] na volbu [Stereo] v celé nabídce.

Spínač AUTO/MAN (CH2)

Vybírá metodu nastavení (automaticky/ručně) výstupu hlasitosti zvuku do kanálu CH2.

Spínač AUTO/MAN (CH3/4)

Vybírá metodu nastavení (automaticky/ručně) výstupu hlasitosti zvuku do kanálu CH3 a CH4.

Spínač LOW CUT (INPUT1)

Tlumí nízkofrekvenční složky zvukového vstupu z konektoru INPUT1, čímž snižuje zbytečný šum.

Povoleno, když je spínač INPUT1 (LINE/MIC/MIC+48V) nastaven do polohy „MIC“ nebo „MIC+48V“.

Spínač LOW CUT (INPUT2)

Tlumí nízkofrekvenční složky zvukového vstupu z konektoru INPUT2, čímž snižuje zbytečný šum.

Povoleno, když je spínač INPUT2 (LINE/MIC/MIC+48V) nastaven do polohy „MIC“ nebo „MIC+48V“.

Spínač LOW CUT (INPUT3)

Tlumí nízkofrekvenční složky zvukového vstupu z konektoru INPUT3, čímž snižuje zbytečný šum.

Otočný ovladač AUDIO LEVEL (CH1)

Nastavuje výstup úrovně hlasitosti záznamu zvuku pro kanál CH1.

Otočný ovladač AUDIO LEVEL (CH2)

Nastavuje výstup úrovně hlasitosti záznamu zvuku pro kanál CH2.

Otočný ovladač AUDIO LEVEL (CH3/4)

Nastavuje výstup úrovně hlasitosti záznamu zvuku pro kanály CH3 a CH4.

Konektor INPUT3 (stereo mini jack Ø3,5 mm, kompatibilní s napájením z konektoru)

Spínač INPUT2 (LINE/MIC/MIC+48V)

Spíná typ zařízení připojeného ke konektoru INPUT2.

Spínač INPUT1 (LINE/MIC/MIC+48V)

Spíná typ zařízení připojeného ke konektoru INPUT1.

Konektor INPUT2 (typ XLR/TRS^*, 3 kolíky, samice, kompatibilní se zdánlivým napájením +48 V)

^*3pólový konektor (kolík: aktivní; kroužek: neaktivní; objímka: GND)

Konektor INPUT1 (typ XLR/TRS^*, 3 kolíky, samice, kompatibilní se zdánlivým napájením +48 V)

^*3pólový konektor (kolík: aktivní; kroužek: neaktivní; objímka: GND)

Konektory USB Type-C

Konektor slouží k aktualizaci firmwaru rukojeti XLR.

Spínač INPUT SELECT (CH1/CH2)

Nastavuje vstupní kanály (CH1/CH2) pro sáňky MI.

Spínač INPUT SELECT (CH3/CH4)

Nastavuje vstupní kanály (CH3/CH4) pro sáňky MI.
