Blokdiagrammer

Blokdiagrammerne har at gøre med lyd og menuen [Lyd].

[Lydindgang] (CH1 og CH2)

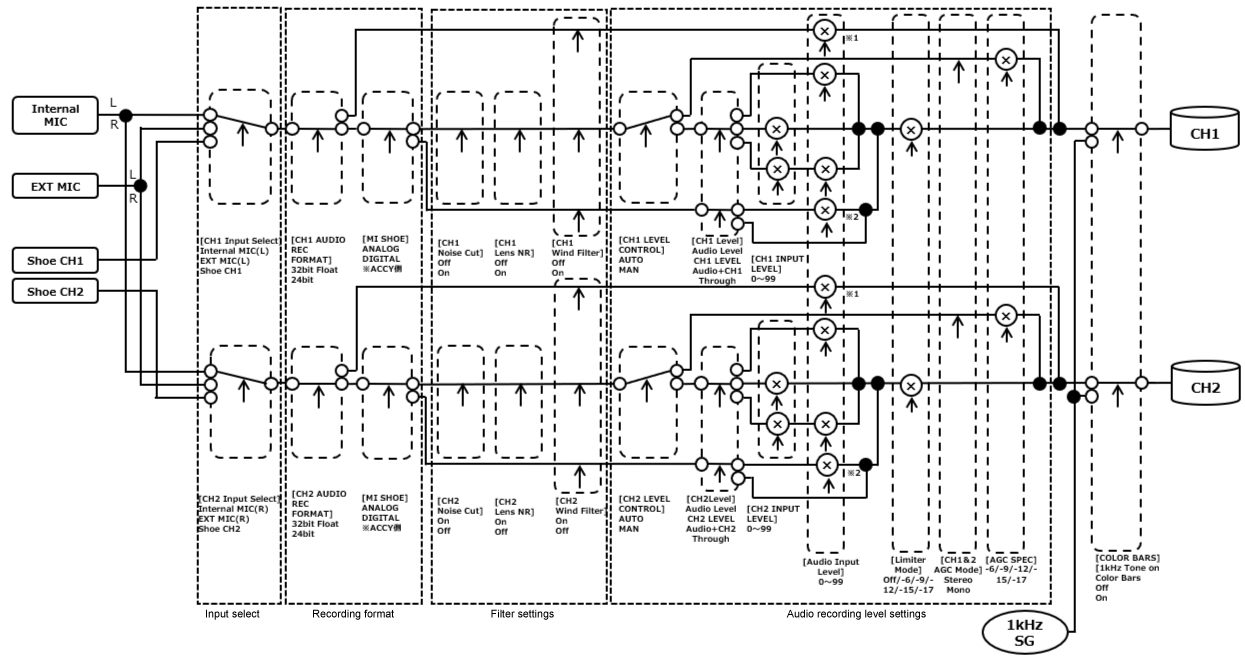

Blokdiagram over CH1/CH2 for lydinput

*1: Deaktiveret, når XLR-adapteren er indstillet til AUTO

*2: Deaktiveret, når XLR-H2 og XLR-A4 er indstillet til AUTO

* Indstil ved hjælp af [Lyd] – [Lydindgang] – [CH1-niveaukontrol] til [CH2-niveaukontrol] i menuen for lydindgang fra en XLR-adapter.

[Lydindgang] (CH3 og CH4)

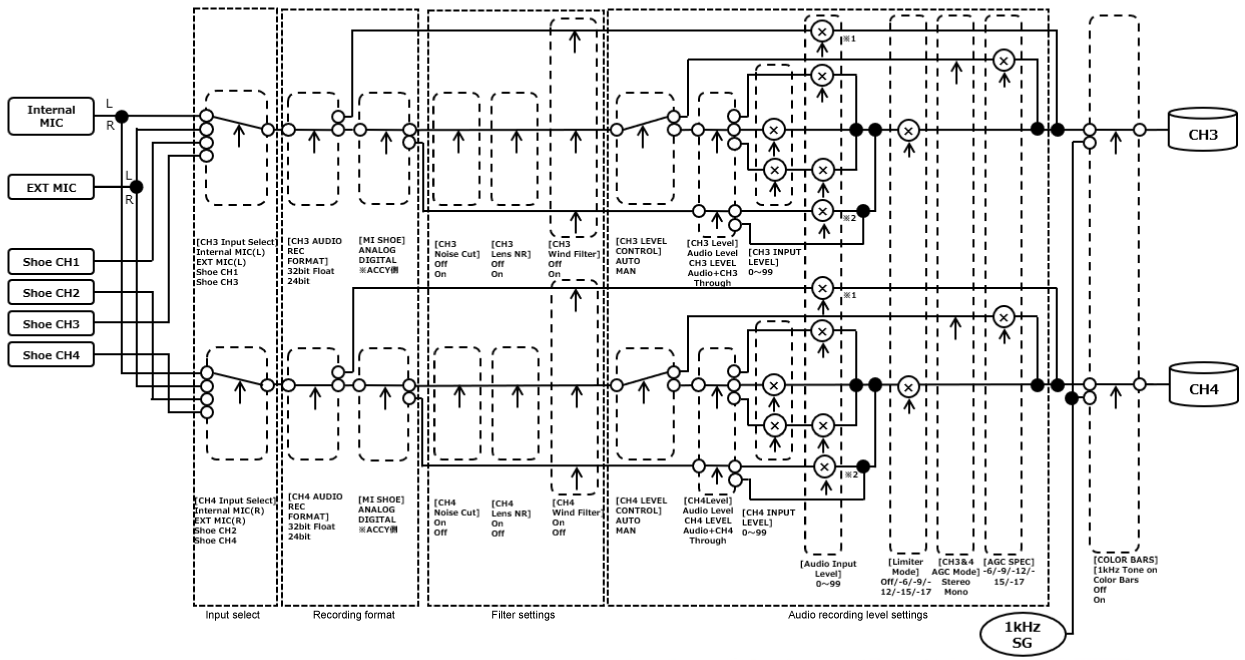

Blokdiagram over CH3/CH4 for lydinput

*1: Deaktiveret, når XLR-adapteren er indstillet til AUTO

*2: Deaktiveret, når XLR-H2 og XLR-A4 er indstillet til AUTO

* Indstil ved hjælp af [Lyd] – [Lydindgang] – [CH1-niveaukontrol] til [CH3-niveaukontrol] i menuen for lydindgang fra en XLR-adapter.

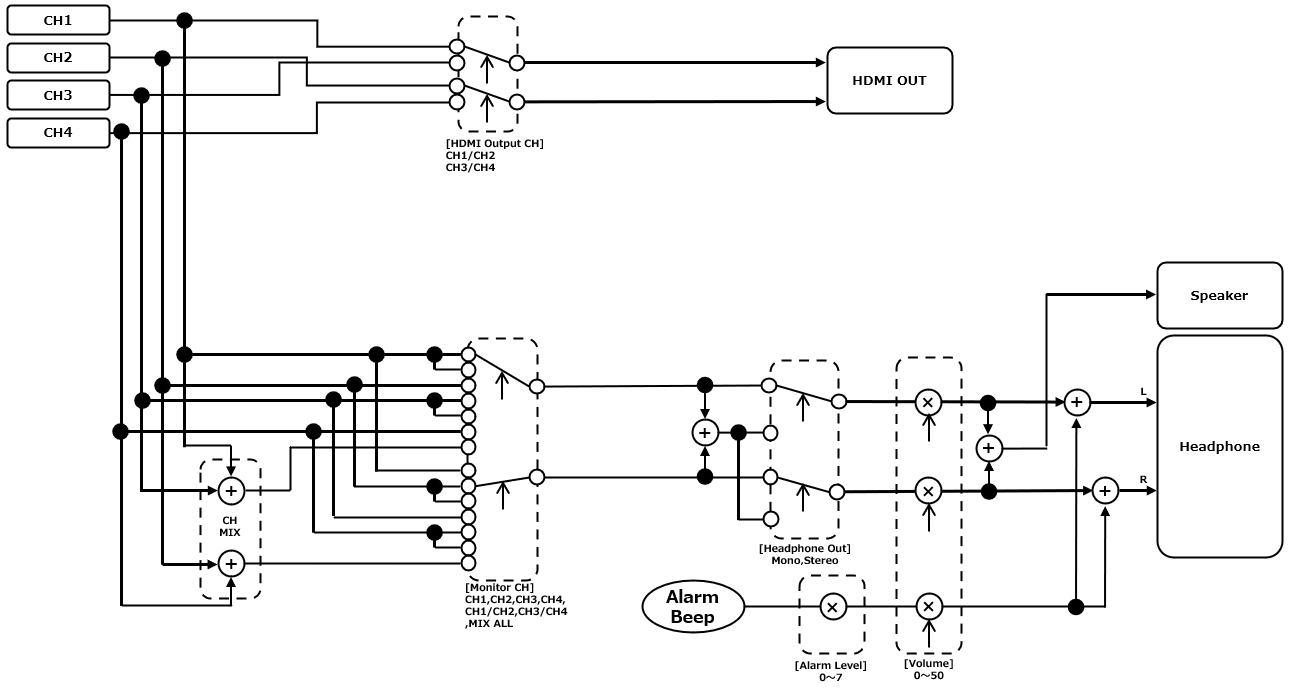

Blokdiagram (eksempel på output)
