ชุดด้ามจับ XLR (ILME-FX5 เท่านั้น)

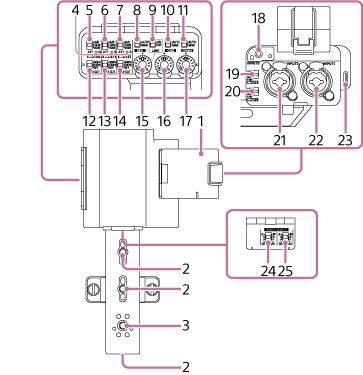

ภาพประกอบชุดด้ามจับ XLR ภาพนี้แสดงให้เห็นชุดด้ามจับที่ติดอยู่กับกล้อง โดยส่วนที่ติดกับกล้องหันไปข้างหน้า ชิ้นส่วนที่ 2, 3, 2 (2 ตำแหน่ง), 24 และ 25 อยู่ด้านหน้าจากล่างขึ้นบน ชิ้นส่วนที่ 1 ด้านขวาหน้าคือที่จับไมโครโฟน ชิ้นส่วนที่ 18 ถึง 23 อยู่ด้านบน โดยเรียงลำดับแบบทวนเข็มนาฬิกาจากทางซ้าย ชิ้นส่วนที่ 5 ถึง 11 อยู่ด้านบนของแผงควบคุมด้านซ้าย จากซ้ายไปขวา ชิ้นส่วนที่ 12 ถึง 17 อยู่ด้านล่างของแผงควบคุมด้านซ้าย จากซ้ายไปขวา ชิ้นส่วนที่ 4 (หลายตำแหน่ง) อยู่ระหว่างแผงควบคุมทั้งสองแถว

  1. ที่จับไมโครโฟน

  2. รูสำหรับใส่สกรูยึดอุปกรณ์เสริม

    ใช้ได้กับสกรู 1/4-20 UNC (ยาวไม่เกิน 8.0 มม.)

  3. ตัวยึดแท่นเสียบอุปกรณ์เสริม/รูสำหรับใส่สกรูยึดอุปกรณ์เสริม

    ใช้ได้กับสกรู 1/4-20 UNC (ยาวไม่เกิน 7.5 มม.)

  4. ไฟ OL (โอเวอร์โหลด)

    ไฟจะสว่างขึ้นเมื่อมีสัญญาณเสียงเข้าที่ดังจนทำให้เกิดการตัดสัญญาณแบบอนาล็อก ให้ปรับระดับอินพุตโดยใช้สวิตช์ ATT บนอุปกรณ์ที่เชื่อมต่อหรือชุดด้ามจับ เพื่อให้ระดับเสียงอยู่ในช่วงที่ไฟไม่ติด

  5. สวิตช์ ATT (INPUT1)

    ตั้งค่าระดับอินพุตอ้างอิงสำหรับช่องเสียบ INPUT1 ฟังก์ชันนี้จะเปิดใช้งานเมื่อสวิตช์ INPUT1 (LINE/MIC/MIC+48V) ถูกตั้งไว้ที่ตำแหน่ง “MIC” หรือ “MIC+48V”

  6. สวิตช์ ATT (INPUT2)

    ตั้งค่าระดับอินพุตอ้างอิงสำหรับช่องเสียบ INPUT2 ฟังก์ชันนี้จะเปิดใช้งานเมื่อสวิตช์ INPUT2 (LINE/MIC/MIC+48V) ถูกตั้งไว้ที่ตำแหน่ง “MIC” หรือ “MIC+48V”

  7. สวิตช์ ATT (INPUT3)

    ตั้งค่าระดับอินพุตอ้างอิงสำหรับช่องเสียบ INPUT3

  8. สวิตช์ AUTO/MAN (CH1)

    เลือกวิธีการปรับ (อัตโนมัติ/ด้วยตนเอง) เอาต์พุตของระดับเสียงที่ส่งออกไปยัง CH1

  9. สวิตช์ LINK

    เมื่อตั้งทั้งสวิตช์ LINK ไปที่ตำแหน่ง “ON” และสวิตช์ AUTO/MAN (CH1) ไปที่ตำแหน่ง “MAN” คุณสามารถปรับระดับการบันทึกเสียงสำหรับทั้ง CH1 และ CH2 ได้โดยใช้แป้น AUDIO LEVEL (CH1)

    เมื่อตั้งสวิตช์ AUTO/MAN (CH1) ไปที่ตำแหน่ง “AUTO” CH2 ก็จะถูกตั้งค่าเป็น “AUTO” ด้วย แต่การดำเนินการนี้เพียงอย่างเดียวไม่ได้เชื่อมโยงระดับการบันทึกเสียงสำหรับทั้ง CH1 และ CH2 เข้าด้วยกัน ในการเชื่อมต่อช่องสัญญาณ ให้ตั้งค่า [สัญญาณเสียง] – [สัญญาณเสียงเข้า] – [โหมด CH1&2 AGC] หรือ [โหมด CH3&4 AGC] เป็น [สเตอริโอ] ในเมนูเต็มรูปแบบ

  10. สวิตช์ AUTO/MAN (CH2)

    เลือกวิธีการปรับ (อัตโนมัติ/ด้วยตนเอง) เอาต์พุตของระดับเสียงที่ส่งออกไปยัง CH2

  11. สวิตช์ AUTO/MAN (CH3/4)

    เลือกวิธีการปรับ (อัตโนมัติ/ด้วยตนเอง) เอาต์พุตของระดับเสียงที่ส่งออกไปยัง CH3 และ CH4

  12. สวิตช์ LOW CUT (INPUT1)

    ลดส่วนประกอบความถี่ต่ำของอินพุตเสียงจากช่องเสียบ INPUT1 เพื่อลดเสียงรบกวนที่ไม่จำเป็น

    ฟังก์ชันนี้จะเปิดใช้งานเมื่อสวิตช์ INPUT1 (LINE/MIC/MIC+48V) ถูกตั้งไว้ที่ตำแหน่ง “MIC” หรือ “MIC+48V”

  13. สวิตช์ LOW CUT (INPUT2)

    ลดส่วนประกอบความถี่ต่ำของอินพุตเสียงจากช่องเสียบ INPUT2 เพื่อลดเสียงรบกวนที่ไม่จำเป็น

    ฟังก์ชันนี้จะเปิดใช้งานเมื่อสวิตช์ INPUT2 (LINE/MIC/MIC+48V) ถูกตั้งไว้ที่ตำแหน่ง “MIC” หรือ “MIC+48V”

  14. สวิตช์ LOW CUT (INPUT3)

    ลดส่วนประกอบความถี่ต่ำของอินพุตเสียงจากช่องเสียบ INPUT3 เพื่อลดเสียงรบกวนที่ไม่จำเป็น

  15. แป้น AUDIO LEVEL (CH1)

    ปรับเอาต์พุตของระดับการบันทึกเสียงที่ส่งออกไปยัง CH1

  16. แป้น AUDIO LEVEL (CH2)

    ปรับเอาต์พุตของระดับการบันทึกเสียงที่ส่งออกไปยัง CH2

  17. แป้น AUDIO LEVEL (CH3/4)

    ปรับเอาต์พุตของระดับการบันทึกเสียงที่ส่งออกไปยัง CH3 และ CH4

  18. ช่องเสียบ INPUT3 (มินิแจ็คสเตอริโอ Ø3.5 มม., รองรับ Plug-in Power)

  19. สวิตช์ INPUT2 (LINE/MIC/MIC+48V)

    สลับประเภทของอุปกรณ์ที่เชื่อมต่อกับช่องเสียบ INPUT2

  20. สวิตช์ INPUT1 (LINE/MIC/MIC+48V)

    สลับประเภทของอุปกรณ์ที่เชื่อมต่อกับช่องเสียบ INPUT1

  21. ช่องเสียบ INPUT2 (ประเภท XLR/TRS*, 3 ขา, ตัวเมีย, รองรับแหล่งจ่ายไฟ phantom +48 V)

    *แจ็ค 3 ขั้ว (Tip: Hot, Ring: Cold, Sleeve: GND)

  22. ช่องเสียบ INPUT1 (ประเภท XLR/TRS*, 3 ขา, ตัวเมีย, รองรับแหล่งจ่ายไฟ phantom +48 V)

    *แจ็ค 3 ขั้ว (Tip: Hot, Ring: Cold, Sleeve: GND)

  23. ช่องเสียบ USB Type-C

    ช่องเสียบที่ใช้สำหรับอัปเดตเฟิร์มแวร์ของชุดด้ามจับ XLR

    หมายเหตุ

    • ไม่รองรับเอาต์พุตเสียง USB ไม่รองรับแหล่งจ่ายไฟ USB (รวมถึง USB PD)
  24. สวิตช์ INPUT SELECT (CH1/CH2)

    ตั้งค่าช่องสัญญาณอินพุต (CH1/CH2) ให้กับขาต่อ MI

  25. สวิตช์ INPUT SELECT (CH3/CH4)

    ตั้งค่าช่องสัญญาณอินพุต (CH3/CH4) ให้กับขาต่อ MI
