ILME-FX5/ILME-FX5B | คู่มือช่วยเหลือ

หากต้องการแสดงเมนู

กดปุ่ม MENU

หากต้องการสลับไปยังหน้าจอเมนู

เลือกรายการ (1 ถึง 6) บนหน้าจอเพื่อแสดงหน้าจอที่เกี่ยวข้อง

เมื่อเลือกรายการแล้ว คุณยังสามารถสลับหน้าจอได้โดยการหมุนมัลติซีเล็กเตอร์หรือแป้นมัลติฟังก์ชันไปทางซ้าย/ขวา

การกดรายการที่ 6 บนหน้าจอหมวดหมู่ที่เลือกจะแสดงเมนูเต็มรูปแบบสำหรับหมวดหมู่ที่เลือก

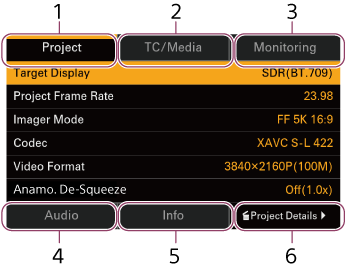

ภาพประกอบแสดงชื่อของรายการที่ปรากฏ 1 ถึง 6 บนหน้าจอเมนู

หากต้องการออกจากเมนู

กดปุ่ม MENU

หากต้องการเปลี่ยนการตั้งค่า

เมื่อหน้าจอเมนูปรากฏขึ้น ให้กดแป้นมัลติฟังก์ชันหรือมัลติซีเล็กเตอร์เพื่อให้สามารถเลือกรายการการตั้งค่าบนหน้าจอได้

คุณยังสามารถแตะเพื่อเลือกรายการได้โดยตรง

หมวดหมู่ [Project]

ใช้เพื่อตั้งค่าและตรวจสอบการตั้งค่าพื้นฐานและรูปแบบการบันทึก

รายการที่ปรากฏ	คำอธิบาย	รายการเมนูเต็มรูปแบบที่เกี่ยวข้อง
[แสดงเป้าหมาย]	ตั้งมาตรฐานวิดีโอสำหรับการบันทึก/เอาต์พุตในโหมดถ่ายภาพ [กำหนดเอง]	[ตั้งค่าพื้นฐาน] – [แสดงเป้าหมาย]
[อินพุตปริภูมิสี]	ตั้งค่าช่วงสี	[ตั้งค่าพื้นฐาน] – [ตั้งค่า Cine EI/ISO ที่ปรับได้] – [อินพุตปริภูมิสี]
[อัตราเฟรมของโปรเจกต์]	เลือกอัตราเฟรมของโปรเจ็กต์	[รูปแบบการบันทึก] – [อัตราเฟรมของโปรเจกต์]
[โหมดอิมเมจเจอร์]	ตั้งค่าขนาดภาพที่มีประสิทธิภาพ	[รูปแบบการบันทึก] – [โหมดอิมเมจเจอร์]
[โคเด็ค]	ตั้งค่าโคเด็ค	[รูปแบบการบันทึก] – [โคเด็ค]
[รูปแบบสัญญาณวิดีโอ]	ตั้งรูปแบบการอัดคลิป	[รูปแบบการบันทึก] – [รูปแบบสัญญาณวิดีโอ]
[แก้ภาพอนามอร์ฟิก]	ตั้งค่าอัตราส่วนการแก้ไขการบีบภาพสำหรับภาพที่แสดงบนระบบเอาต์พุตที่ระบุเมื่อถ่ายภาพด้วยเลนส์ Anamorphic	[แก้ภาพอนามอร์ฟิก] – [อัตราส่วน]

หมวดหมู่ [TC/สื่อบันทึก]

ใช้เพื่อตั้งค่าและตรวจสอบค่าไทม์โค้ดและรูปแบบ TC

รายการที่ปรากฏ	คำอธิบาย	รายการเมนูเต็มรูปแบบที่เกี่ยวข้อง
[โหมด/ดำเนินการ ของ TC]	ตั้งโหมดการรันไทม์โค้ด	[ไทม์โค้ด] – [โหมด] / [ดำเนินการ]
[แสดง TC]	สลับการแสดงผลข้อมูลเวลา	[แสดง TC] – [การแสดงข้อมูลเวลา]
[ตั้งค่า TC]	ตั้งไทม์โค้ดเป็นค่าอาร์บิทรารี รีเซ็ตไทม์โค้ดเป็น 00:00:00:00 ตั้งรูปแบบไทม์โค้ด	[ไทม์โค้ด] – [ตั้งค่าด้วยตัวเอง] / [รีเซ็ต] / [รูปแบบ TC]
[ID กล้อง]	ตั้ง Camera ID ที่จะใช้เมื่อสร้างชื่อคลิป	[รูปแบบชื่อคลิป] – [ID กล้อง]
[หมายเลข Reel]	ตั้งค่าส่วนตัวเลข [หมายเลข Reel] ที่ใช้ในการสร้างชื่อคลิป	[รูปแบบชื่อคลิป] – [หมายเลข Reel]
[ตำแหน่งกล้อง]	ตั้งค่าคำนำหน้าหมายเลขช็อตที่ใช้ในการสร้างชื่อคลิป	[รูปแบบชื่อคลิป] – [ตำแหน่งกล้อง]
[ชื่อคลิป]	แสดงส่วนชื่อเรื่องของชื่อคลิปเมื่อตั้งค่า [ตั้งชื่ออัตโนมัติ] เป็น [ชื่อ]	[รูปแบบชื่อคลิป] – [การตั้งชื่อหัวข้อ]
[ฟอร์แมตสื่อบันทึก]	จัดรูปแบบการ์ดความจำในช่องเสียบการ์ด A หรือ B	[ฟอร์แมตสื่อบันทึก] – [สื่อบันทึก(A)] / [สื่อบันทึก(B)]

หมวดหมู่ [การมอนิเตอร์]

ใช้เพื่อตั้งค่าและตรวจสอบรูปแบบสัญญาณ การแสดงผลบนหน้าจอ และสถานะการซ้อนทับของมาร์กเกอร์บนเอาต์พุตภายนอก HDMI, จอมอนิเตอร์ LCD และจอมองภาพ

รายการที่ปรากฏ		คำอธิบาย	รายการเมนูเต็มรูปแบบที่เกี่ยวข้อง
[LCD/VF]	[เส้นกรอบ]	เลือกเส้นกรอบที่จะแสดงซ้อนทับบนภาพจากจอมอนิเตอร์ LCD และจอมองภาพ	[เส้นกรอบ]
[HDMI]	[รูปแบบสัญญาณออก]	ตั้งความละเอียดเอาต์พุต HDMI	[รูปแบบสัญญาณออก]
	[แสดงข้อมูล]	เปิด/ปิดการแสดงผลบนหน้าจอ HDMI	[แสดงออก]
	[เส้นกรอบ]	เลือกข้อมูลที่จะแสดงซ้อนทับบนเอาต์พุต HDMI	[เส้นกรอบ]
[IP]	[รูปแบบสัญญาณออก]	แสดงความละเอียดของการสตรีมมิ่ง	[สตรีม] – [RTMP/RTMPS 1] ถึง [RTMP/RTMPS 3] – [ความละเอียด] [สตรีม] – [SRT-Caller 1] ถึง [SRT-Caller 3] – [ความละเอียด]
	[แสดงข้อมูล]	แสดงสถานะของข้อมูลที่แสดงซ้อนทับบนเอาต์พุตสตรีมมิ่ง ([ปิด] (ตายตัว))	–
	[เส้นกรอบ]	แสดงสถานะของเส้นกรอบ ฯลฯ ที่แสดงซ้อนทับในเอาต์พุตสตรีมมิ่ง ([ปิด] (ตายตัว))	–

หมวดหมู่ [สัญญาณเสียง]

ใช้เพื่อตั้งค่าและตรวจสอบต้นทางของเสียง ระดับเสียง และการตั้งค่าอื่นๆ

รายการที่ปรากฏ		คำอธิบาย	รายการเมนูเต็มรูปแบบที่เกี่ยวข้อง
อินพุต	[ควบคุมระดับ CH1] ถึง [ควบคุมระดับ CH4]	เปิด/ปิดการปรับอัตโนมัติ	[สัญญาณเสียงเข้า] – [ควบคุมระดับ CH1] ถึง [ควบคุมระดับ CH4]
	[ระดับสัญญาณเข้า CH1] ถึง [ระดับสัญญาณเข้า CH4]	ปรับระดับอินพุตของการบันทึกบนช่องสัญญาณ	[สัญญาณเสียงเข้า] – [ระดับสัญญาณเข้า CH1] ถึง [ระดับสัญญาณเข้า CH4]
	[รูปแบบการบันทึกเสียง] (CH1 ถึง CH4)	แสดงรูปแบบการบันทึกเสียง	[รูปแบบการบันทึกเสียง] – [รูปแบบการบันทึกเสียง]
	[บันทึกWAV32bit float] (CH1 ถึง CH4)	แสดงสถานะการบันทึกข้อมูลเสียง 32-bit float	[บันทึกWAV32bit float] – [ตั้งค่า]
	[เลือกสัญญาณเข้า CH1] ถึง [เลือกสัญญาณเข้า CH4]	สลับแหล่งอินพุต	[สัญญาณเสียงเข้า] – [เลือกสัญญาณเข้า CH1] ถึง [เลือกสัญญาณเข้า CH4]
	[ฟิลเตอร์ตัดเสียงลม CH1] ถึง [ฟิลเตอร์ตัดเสียงลม CH4]	ตั้งค่าฟิลเตอร์ลดเสียงรบกวนเข้าไมโครโฟน	[สัญญาณเสียงเข้า] – [ฟิลเตอร์ CH1] ถึง [ฟิลเตอร์ CH4] – [ฟิลเตอร์ตัดเสียงลม]
	[ฟิลเตอร์ตัดเสียงรบกวน] (CH1 ถึง CH4)	ตั้งค่าการลดเสียงรบกวน	[สัญญาณเสียงเข้า] – [ฟิลเตอร์ CH1] ถึง [ฟิลเตอร์ CH4] – [ฟิลเตอร์ตัดเสียงรบกวน]
	[ระดับสัญญาณเสียงเข้า]	ตั้งระดับอินพุตเสียง	[สัญญาณเสียงเข้า] – [ระดับสัญญาณเสียงเข้า]
เอาต์พุต	[HDMI เอาต์พุต CH]	ตั้งค่าเอาต์พุตช่องสัญญาณเสียงที่จะใช้รวมกันสำหรับ HDMI เท่านั้น หรือสำหรับ HDMI และการสตรีมมิ่ง	[สัญญาณเสียงออก] – [HDMI เอาต์พุต CH]
	[ระดับเสียง]	ตั้งค่าระดับเสียงมอนิเตอร์ของช่องเสียบหูฟังและลำโพงในตัว	[สัญญาณเสียงออก] – [ระดับเสียง]
	[มอนิเตอร์ CH]	ตั้งค่าเอาต์พุตช่องสัญญาณเสียงไปยังช่องเสียบหูฟังและลำโพงในตัว	[สัญญาณเสียงออก] – [มอนิเตอร์ CH]

หมวดหมู่ [ข้อมูล]

ใช้เพื่อตรวจสอบสถานะของตัวเครื่อง สื่อ และแบตเตอรี่

หมายเลข	หน้า	คำอธิบาย
1	[สภาพกล้อง]	แสดงข้อความเตือนและข้อความแสดงข้อผิดพลาด เมื่อไม่มีข้อความ “ระบบทั้งหมดทำงานปกติ” จะแสดงที่ด้านบนของพื้นที่แสดงผล
2	[เฟิร์มแวร์]	แสดงหมายเลขซีเรียลและเวอร์ชันเฟิร์มแวร์ของเครื่อง
3	[ระบบ]	แสดงข้อมูลระบบดังต่อไปนี้ ตั้งวันที่และเวลา อุณหภูมิตรวจจับเซ็นเซอร์ มิเตอร์นับชั่วโมง
4	[แบตเตอรี่]	แสดงข้อมูลแบตเตอรี่ดังต่อไปนี้ ประเภทแบตเตอรี่ ความจุที่เหลือของแบตเตอรี่ สถานะแบตเตอรี่ เวอร์ชันของแบตเตอรี่ วันที่ผลิต พอร์ตจ่ายไฟผ่าน USB ประเภทแหล่งจ่ายไฟ
5	[สื่อบันทึก]	แสดงความจุที่เหลืออยู่ เวลาบันทึกที่เหลืออยู่ และข้อมูลอายุการใช้งานของการ์ดความจำ
6	[เลนส์]	แสดงข้อมูลต่อไปนี้เกี่ยวกับเลนส์ที่ติดตั้งอยู่ ชื่อรุ่นเลนส์ หมายเลขซีเรียลของเลนส์ หมายเลข F ของม่านรับแสง ความยาวโฟกัส ระยะโฟกัส ระยะชัดลึก หมายเหตุ ระยะโฟกัสที่แสดงบนหน้าจอเป็นเพียงค่าประมาณ

หน้าจอเมนู
