ด้านบน

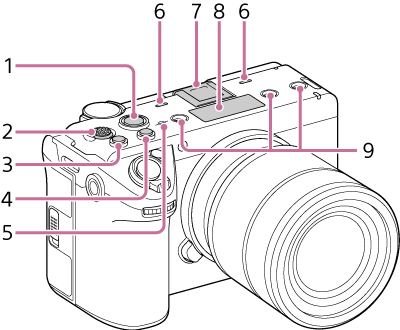

ภาพประกอบด้านบนของกล้อง ภาพแสดงตำแหน่งของแต่ละชิ้นส่วนทางด้านบน โดยหันด้านที่ติดเลนส์ไปด้านหน้า ชิ้นส่วนที่ 8 อยู่ตรงกลางด้านหน้าส่วนบน และชิ้นส่วนที่ 9 (3 ตำแหน่ง) อยู่ด้านข้างทั้งสองข้าง ชิ้นส่วนที่ 7 อยู่ข้างหลังชิ้นส่วนที่ 8 ชิ้นส่วนที่ 6 (2 ตำแหน่ง) อยู่บนแต่ละข้างของชิ้นส่วนที่ 7 ชิ้นส่วนที่ 1 ถึง 4 อยู่ด้านบน โดยเรียงลำดับแบบทวนเข็มนาฬิกาไปทางซ้ายของเลนส์

  1. ปุ่ม START/STOP สำหรับบันทึก

    กดปุ่ม START/STOP สำหรับบันทึก ซึ่งจะเปิดไฟและเริ่มการบันทึก กดอีกครั้งซึ่งจะปิดไฟและหยุดการบันทึก

  2. มัลติซีเล็กเตอร์

    ใช้สำหรับการทำงานของออโต้โฟกัสและการทำงานของเมนู เลื่อนตัวกะพริบไปใน 8 ทิศทางและเลือก/ใช้ค่าเมื่อกด

  3. ปุ่มที่กำหนดฟังก์ชันได้ 3
  4. ปุ่มที่กำหนดฟังก์ชันได้ 2

  5. เครื่องหมายแสดงตำแหน่งเซ็นเซอร์ภาพ

    เซ็นเซอร์ภาพจะแปลงแสงเป็นสัญญาณไฟฟ้า ตำแหน่งของพื้นผิวเซ็นเซอร์จะถูกระบุโดย (เครื่องหมายแสดงตำแหน่งเซ็นเซอร์ภาพ) เพื่อวัดระยะห่างจากวัตถุได้อย่างแม่นยำ ให้วัดระยะห่างโดยเทียบกับเส้นนี้

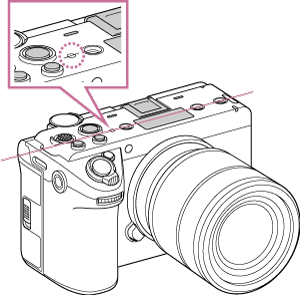

    ภาพประกอบตำแหน่งของเซ็นเซอร์ภาพ เครื่องหมาย (รายการที่ 5) ที่มุมซ้ายบนของกล้องแสดงตำแหน่งของเซ็นเซอร์ภาพ

  6. ไมโครโฟนภายใน

    ไมโครโฟนสำหรับบันทึกเสียงรอบข้าง

  7. ขาต่อแบบมัลติอินเตอร์เฟส

    ใช้สำหรับเชื่อมต่อชุดด้ามจับ XLR และอุปกรณ์เสริมอื่นๆ (จำหน่ายแยกต่างหาก)

    ติดต่อตัวแทนจำหน่ายหากต้องการทราบรายละเอียดเกี่ยวกับอุปกรณ์เสริมที่ใช้กับขาต่อแบบมัลติอินเตอร์เฟส

  8. ช่องเสียบ VF

    เชื่อมต่อกับจอมองภาพ DVF-EL1 (จำหน่ายแยกต่างหาก)

  9. รูสำหรับใส่สกรูอุปกรณ์เสริม

    ใช้ได้กับสกรู 1/4-20 UNC

    เมื่อติดตั้งอุปกรณ์เสริม ให้ใช้สกรูที่มีความยาวไม่เกิน 5.5 มม. หากคุณใช้สกรูที่ยาวเกิน 5.5 มม. คุณจะไม่สามารถยึดอุปกรณ์เสริมเข้ากับตัวเครื่องได้อย่างแน่นหนา และตัวเครื่องอาจเสียหายได้
