Abbildung des Empfängers mit der Lage seiner Teile und Bedienelemente

Monitor (Touchscreen)
Einstellrad/-taste
ON/OFF-(Power)-Taste
Multi-Interface-Schuhadapter
USB Type-C®-Anschluss

Verbinden Sie diesen Anschluss über ein im Handel erhältliches USB Type-C-Kabel mit einer Stromquelle, um den Akku des Empfängers aufzuladen oder den Empfänger mit Strom zu versorgen.

Sie können den Empfänger für die Audioaufnahme auch mit einem Gerät verbinden, das mit einem USB-Audioeingang kompatibel ist, wie einem Computer oder Smartphone.
Ladeanschluss

Verwenden Sie das Ladeetui, um den Empfänger aufzuladen.
Audio-Eingangsbuchse

Schließen Sie für Audioaufnahmen ein externes Mikrofon (nicht mitgeliefert) an. Einzelheiten dazu finden Sie unter „Audioaufnahme auf einer Kamera über das mit dem Empfänger verbundene externe Mikrofon“.

Sie können diesen Anschluss auch verwenden, um die Kopfhörer-Ausgangsbuchse einer Kamera über ein im Handel erhältliches 3,5 mm-TRS-Audiokabel zu verbinden, um das Audiosignal der Kamera über mit dem Empfänger verbundene Bluetooth-Kopfhörer zu überwachen.

Einzelheiten zu den Einstellungen für die Überwachung des Kamera-Audiosignals finden Sie unter „MONITOR SET.“.
Mikrofon-Ausgangsbuchse

Verbinden Sie diese Buchse und die Mikrofoneingangsbuchse an Ihrer Kamera über ein im Handel erhältliches 3,5 mm-TRS-Audiokabel für Audioaufnahmen.

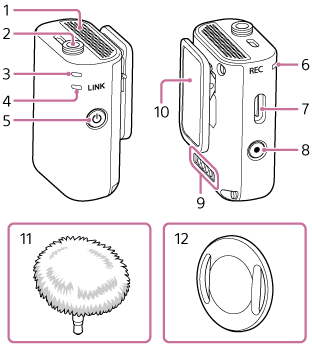

Abbildung des Mikrofons mit der Lage seiner Teile und Bedienelemente sowie Abbildungen des Windschutzes und des Magneten

Eingebautes Mikrofon
Externe Mikrofon-Buchse (Mono)

Schließen Sie ein externes Mikrofon (nicht mitgeliefert) an diese Buchse an. Die Audio-Eingangsquelle wird automatisch auf das angeschlossene externe Mikrofon umgeschaltet.
Power-Lämpchen

Sie können den Stromversorgungs- und Ladezustand des Mikrofons überprüfen.

Wenn das Power-Lämpchen fortlaufend langsam orange blinkt, muss der Akku aufgeladen werden.
LINK-Lampe

Sie können den Kommunikationsstatus des Mikrofons überprüfen.
ON/OFF-(Power)-Taste
REC-Lampe

Leuchtet durchgängig, während die Aufnahme in den integrierten Speicher des Mikrofons läuft. Blinkt, wenn der Mikrofonton stummgeschaltet ist.
USB Type-C-Anschluss

Verbinden Sie diesen Anschluss über ein im Handel erhältliches USB Type-C-Kabel mit einer Stromquelle, um den Akku des Mikrofons aufzuladen oder das Mikrofon mit Strom zu versorgen.

Sie können das Mikrofon auch mit dem USB-Anschluss eines Computers verbinden, um die im integrierten Speicher des Mikrofons gespeicherten Aufnahmedaten auf dem Computer zu überprüfen.
REC-(Aufnahme)-Taste
Ladeanschluss

Verwenden Sie das Ladeetui, um den Empfänger aufzuladen.
Clip

Verwenden Sie diesen Clip, um das Mikrofon an Ihrer Kleidung anzubringen.
Windschutz

Bringen Sie den Windschutz am Mikrofon an, um Störgeräusche durch Atem oder starken Wind zu verringern.
Magnet

Verwenden Sie diesen Magneten, um das Mikrofon an Ihrer Kleidung anzubringen.

Eine Bluetooth-Antenne ist im Mikrofon in der Nähe des Seriennummernetiketts an der Unterseite des Mikrofons integriert. Wenn Sie das Mikrofon so halten, dass dieser Bereich verdeckt wird, kann dies die Reichweite der drahtlosen Kommunikation beeinträchtigen.

Abbildung des Ladeetuis zum Auffinden von Teilen und Bedienelementen

Ladeanschluss
Ladezustandsanzeigelampe

Sie können den Akkustand des Ladeetuis überprüfen.

Sie können den verbleibenden Akkustand des Ladeetuis auch überprüfen, indem Sie den Deckel öffnen, wenn das Ladeetui nicht geladen wird.
USB Type-C-Anschluss

Setzen Sie den Empfänger und/oder das Mikrofon in das Ladeetui ein und verbinden Sie diesen Anschluss über ein im Handel erhältliches USB Type-C-Kabel mit einer Stromquelle, um die Akkus des Empfängers, des Mikrofons und des Ladeetuis aufzuladen.

Sie können das Ladeetui mit eingesetztem Mikrofon auch mit dem USB-Anschluss eines Computers verbinden, um die im integrierten Speicher des Mikrofons gespeicherten Aufnahmedaten auf dem Computer zu überprüfen.

Drücken Sie nicht absichtlich auf den Ladeanschluss, außer wenn Sie den Empfänger oder das Mikrofon in das Ladeetui einsetzen. Dadurch kann eine Fehlfunktion verursacht werden.
