Distance de projection/Formule de la distance de projection

Distance de projection

Objectif standard

Taille de l’image de projection Diagonale Taille de l’image de projection Largeur × Hauteur Distance de projection L
80 po (2,03 m) 1,72 m × 1,08 m (68 po × 42 po) 2,36 m – 3,86 m (93 po – 152 po)
100 po (2,54 m) 2,15 m × 1,35 m (85 po × 53 po) 2,96 m – 4,84 m (117 po – 191 po)
120 po (3,05 m) 2,58 m × 1,62 m (102 po × 64 po) 3,57 m – 5,82 m (141 po – 229 po)
150 po (3,81 m) 3,23 m × 2,02 m (127 po × 79 po) 4,47 m – 7,29 m (176 po – 287 po)
200 po (5,08 m) 4,31 m × 2,69 m (170 po × 106 po) 5,97 m – 9,73 m (235 po – 383 po)

VPLL-3007

Taille de l’image de projection Diagonale Taille de l’image de projection Largeur × Hauteur Distance de projection L
80 po (2,03 m) 1,72 m × 1,08 m (68 po × 42 po) 1,09 m (43 po)
100 po (2,54 m) 2,15 m × 1,35 m (85 po × 53 po) 1,38 m (54 po)
120 po (3,05 m) 2,58 m × 1,62 m (102 po × 64 po) 1,67 m (66 po)
150 po (3,81 m) 3,23 m × 2,02 m (127 po × 79 po) 2,11 m (83 po)
200 po (5,08 m) 4,31 m × 2,69 m (170 po × 106 po) 2,83 m (112 po)

VPLL-Z3009

Taille de l’image de projection Diagonale Taille de l’image de projection Largeur × Hauteur Distance de projection L
80 po (2,03 m) 1,72 m × 1,08 m (68 po × 42 po) 1,44 m – 1,69 m (57 po – 66 po)
100 po (2,54 m) 2,15 m × 1,35 m (85 po × 53 po) 1,82 m – 2,13 m (72 po – 84 po)
120 po (3,05 m) 2,58 m × 1,62 m (102 po × 64 po) 2,20 m – 2,57 m (87 po – 101 po)
150 po (3,81 m) 3,23 m × 2,02 m (127 po × 79 po) 2,76 m – 3,23 m (109 po – 127 po)
200 po (5,08 m) 4,31 m × 2,69 m (170 po × 106 po) 3,70 m – 4,34 m (146 po – 170 po)

VPLL-Z3010

Taille de l’image de projection Diagonale Taille de l’image de projection Largeur × Hauteur Distance de projection L
80 po (2,03 m) 1,72 m × 1,08 m (68 po × 42 po) 1,69 m – 2,37 m (67 po – 93 po)
100 po (2,54 m) 2,15 m × 1,35 m (85 po × 53 po) 2,13 m – 2,98 m (84 po – 117 po)
120 po (3,05 m) 2,58 m × 1,62 m (102 po × 64 po) 2,56 m – 3,59 m (101 po – 141 po)
150 po (3,81 m) 3,23 m × 2,02 m (127 po × 79 po) 3,22 m – 4,50 m (127 po – 177 po)
200 po (5,08 m) 4,31 m × 2,69 m (170 po × 106 po) 4,31 m – 6,03 m (170 po – 237 po)

VPLL-Z3024

Taille de l’image de projection Diagonale Taille de l’image de projection Largeur × Hauteur Distance de projection L
80 po (2,03 m) 1,72 m × 1,08 m (68 po × 42 po) 4,00 m – 5,48 m (158 po – 215 po)
100 po (2,54 m) 2,15 m × 1,35 m (85 po × 53 po) 5,03 m – 6,87 m (198 po – 270 po)
120 po (3,05 m) 2,58 m × 1,62 m (102 po × 64 po) 6,05 m – 8,27 m (238 po – 325 po)
150 po (3,81 m) 3,23 m × 2,02 m (127 po × 79 po) 7,59 m – 10,36 m (299 po – 408 po)
200 po (5,08 m) 4,31 m × 2,69 m (170 po × 106 po) 10,15 m – 13,85 m (400 po – 545 po)

VPLL-Z3032

Taille de l’image de projection Diagonale Taille de l’image de projection Largeur × Hauteur Distance de projection L
80 po (2,03 m) 1,72 m × 1,08 m (68 po × 42 po) 5,45 m – 8,32 m (215 po – 327 po)
100 po (2,54 m) 2,15 m × 1,35 m (85 po × 53 po) 6,84 m – 10,43 m (270 po – 410 po)
120 po (3,05 m) 2,58 m × 1,62 m (102 po × 64 po) 8,24 m – 12,55 m (325 po – 494 po)
150 po (3,81 m) 3,23 m × 2,02 m (127 po × 79 po) 10,33 m – 15,72 m (407 po – 619 po)
200 po (5,08 m) 4,31 m × 2,69 m (170 po × 106 po) 13,82 m – 21,00 m (544 po – 827 po)

VPLL-3003

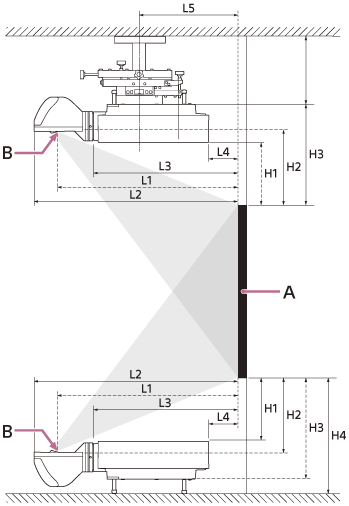

Illustration indiquant la position du projecteur et de l’écran de projection

A : écran de projection

B : centre du verre de protection

Taille de l’image de projection Diagonale Taille de l’image de projection Largeur × Hauteur Distance de projection L1 Distance de projection L2 Distance de projection L3 Distance de projection L4 Distance de projection L5
80 po (2,03 m) 1,72 m × 1,08 m (68 po × 42 po) 0,55 m (21 1/2 po) 0,66 m (26 1/8 po) 0,41 m (16 1/8 po) −0,11 m (−4 1/8 po) 0,20 m (7 7/8 po)
100 po (2,54 m) 2,15 m × 1,35 m (85 po × 53 po) 0,69 m (27 1/8 po) 0,81 m (31 3/4 po) 0,55 m (21 5/8 po) 0,03 m (1 3/8 po) 0,34 m (13 1/2 po)
120 po (3,05 m) 2,58 m × 1,62 m (102 po × 64 po) 0,83 m (32 5/8 po) 0,95 m (37 1/4 po) 0,69 m (27 1/4 po) 0,18 m (6 7/8 po) 0,48 m (19 po)
150 po (3,81 m) 3,23 m × 2,02 m (127 po × 79 po) 1,04 m (41 po) 1,16 m (45 5/8 po) 0,90 m (35 1/2 po) 0,39 m (15 1/4 po) 0,69 m (27 3/8 po)
200 po (5,08 m) 4,31 m × 2,69 m (170 po × 106 po) 1,39 m (54 7/8 po) 1,51 m (59 1/2 po) 1,25 m (49 3/8 po) 0,74 m (29 1/8 po) 1,05 m (41 1/4 po)
300 po (7,62 m) 6,46 m × 4,04 m (254 3/8 po × 159 po) 2,10 m (82 5/8 po) 2,22 m (87 1/4 po) 1,96 m (77 1/8 po) 1,44 m (56 7/8 po) 1,75 m (69 po)
Taille de l’image de projection Diagonale Taille de l’image de projection Largeur × Hauteur Distance de projection H1 Distance de projection H2 Distance de projection H3 Distance de projection H4
80 po (2,03 m) 1,72 m × 1,08 m (68 po × 42 po) 0,30 m (12 po) 0,36 m (14 po) 0,48 m (18 3/4 po) 0,54 m (21 1/4 po)
100 po (2,54 m) 2,15 m × 1,35 m (85 po × 53 po) 0,40 m (15 3/4 po) 0,45 m (17 3/4 po) 0,57 m (22 1/2 po) 0,63 m (24 7/8 po)
120 po (3,05 m) 2,58 m × 1,62 m (102 po × 64 po) 0,49 m (19 3/8 po) 0,54 m (21 3/8 po) 0,66 m (26 1/8 po) 0,73 m (28 5/8 po)
150 po (3,81 m) 3,23 m × 2,02 m (127 po × 79 po) 0,63 m (25 po) 0,69 m (27 po) 0,81 m (31 3/4 po) 0,87 m (34 1/8 po)
200 po (5,08 m) 4,31 m × 2,69 m (170 po × 106 po) 0,87 m (34 1/4 po) 0,92 m (36 1/4 po) 1,04 m (41 po) 1,10 m (43 1/2 po)
300 po (7,62 m) 6,46 m × 4,04 m (254 3/8 po × 159 po) 1,34 m (52 7/8 po) 1,39 m (54 3/4 po) 1,51 m (59 1/2 po) 1,58 m (62 po)

Formule de la distance de projection

D : taille de l’écran (pouces)

Ex.) Si la taille de l’écran est de 80 pouces, saisissez 80 pour D.

Objectif standard

Unité : m (po)

Distance de projection L (longueur minimale) Distance de projection L (longueur maximale)
L = 0,030040 × D − 0,0443 (L = 1,182677 × D – 1,7457) L = 0,048910 × D − 0,0442 (L = 1,925591 × D – 1,7394)

VPLL-3007

Unité : m (po)

Distance de projection L (longueur minimale) Distance de projection L (longueur maximale)
L = 0,014518 × D − 0,0700 (L = 0,571579 × D – 2,7563) –

VPLL-Z3009

Unité : m (po)

Distance de projection L (longueur minimale) Distance de projection L (longueur maximale)
L = 0,018832 × D − 0,0678 (L = 0,741408 × D – 2,6702) L = 0,022017 × D − 0,0635 (L = 0,866824 × D – 2,4985)

VPLL-Z3010

Unité : m (po)

Distance de projection L (longueur minimale) Distance de projection L (longueur maximale)
L = 0,021850 × D − 0,0631 (L = 0,860217 × D – 2,4830) L = 0,030491 × D − 0,0640 (L = 1,200444 × D – 2,5211)

VPLL-Z3024

Unité : m (po)

Distance de projection L (longueur minimale) Distance de projection L (longueur maximale)
L = 0,051187 × D − 0,0973 (L = 2,015234 × D – 3,8296) L = 0,069717 × D − 0,0930 (L = 2,744761 × D – 3,6617)

VPLL-Z3032

Unité : m (po)

Distance de projection L (longueur minimale) Distance de projection L (longueur maximale)
L = 0,069792 × D − 0,1414 (L = 2,747720 × D – 5,5654) L = 0,105707 × D − 0,1323 (L = 4,161687 × D – 5,2083)

VPLL-3003

Unité : m (po)

Distance de projection Formule
L1 L1 = 0,007053 × D − 0,016810 (L1 = 0,277674 × D − 0,661950)
L2 L2 = 0,007048 × D + 0,101010 (L2 = 0,277471 × D + 3,976810)
L3 L3 = 0,007048 × D − 0,154990 (L3 = 0,277471 × D − 6,101930)
L4 L4 = 0,007048 × D − 0,669990 (L4 = 0,277471 × D − 26,377520)
L5 L5 = 0,007048 × D − 0,363290 (L5 = 0,277471 × D − 14,302710)
H1 H1 = 0,004712 × D − 0,072000 (H1 = 0,185500 × D − 2,834650)
H2 H2 = 0,004712 × D − 0,021670 (H2 = 0,185500 × D − 0,853150)
H3 H3 = 0,004712 × D + 0,099000 (H3 = 0,185500 × D + 3,897640)
H4 H4 = 0,004712 × D + 0,161500 (H4 = 0,185500 × D + 6,358270)
